Циклон ЦЗП-2000

Циклон ЦЗП-2000 предназначен для улавливания различных видов сухой неслипающейся пыли с высокой начальной концентрацией.

Находят широкое применение в различных отраслях промышленности (машиностроение, судостроение, аккумуляторная промышленность и т.д.).

Циклон ЦЗП-2000 может быть использованы в качестве первой ступени очистки в системах вентиляции при плазменных процессах.

Принцип работы ЦЗП-2000

Циклон с центральным закрученным потоком состоит из сепарационной камеры, патрубка – завихрителя вторичного потока, расположенного под углом 15° к горизонту, патрубка – завихрителя первичного потока и съемного бункера – накопителя.

В сепарационной камере первичный и вторичный потоки запыленного воздуха закручиваются в одном направлении и под действием центробежных сил пылевые частицы перемещаются к стенкам корпуса и опускаются вниз в бункер-накопитель. К патрубкам подсоединяется обвязка, собираемая из воздуховодов. В вертикальной части обвязки между воздуховодами расположен дроссель-клапан. Диаметры воздуховодов определены таким образом, чтобы 2/3 количества воздуха (первичный поток) подавалось через верхний патрубок, а 1/3 через нижний патрубок.

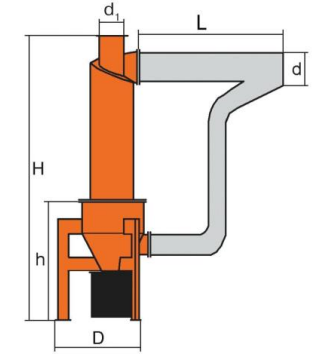

Габаритные размеры ЦЗП-2000

Технические характеристики ЦЗП-2000
