Циклоны УЦ предназначены для очистки технологических выбросов деревообрабатывающих производств в атмосферу от неслипающихся неволокнистых пылей, смесей пыли с сухими опилками и стружкой, а также сухих невзрывоопасных газов.

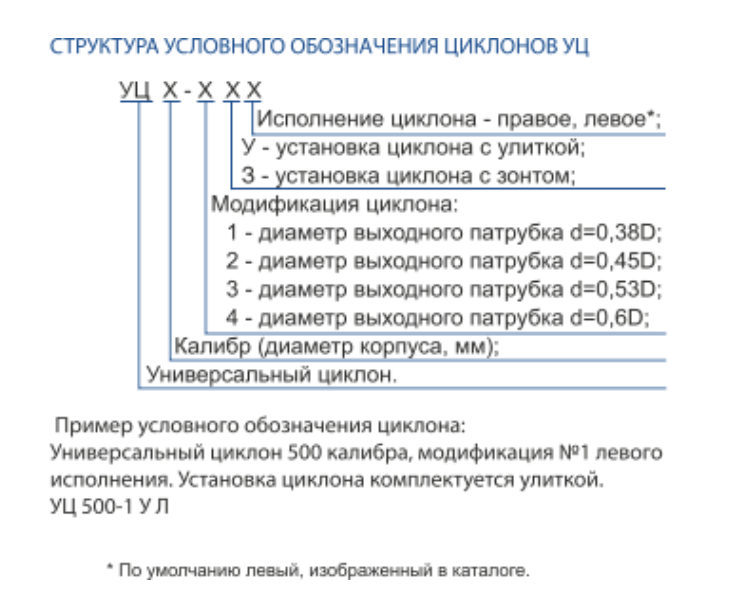

Особенностью циклонов УЦ является возможность получать любую из четырех модификаций циклонов каждого калибра путем несложной монтажной операции, состоящей в установке соответствующего выхлопного патрубка.

В условиях эксплуатации систем аспирации при изменении производительности или начальной концентрации пыли в аспирационном воздухе вследствие изменений в технологическом процессе, конструкция циклонов типа УЦ позволяет быстро с минимальными материальными затратами изменить техническую характеристику циклонной установки путем смены выхлопных патрубков (изменение модификации).

Циклоны УЦ изготавливаются правого и левого исполнения. Циклонами правого исполнения называются циклоны, в которых материаловоздушный поток в плане имеет направление вращения по часовой стрелке, левого исполнения – против часовой стрелки.

Предназначены для использования в системах аспирации производств категории В и Д по взрывной, взрывопожарной и пожарной опасности по СНиП П-90-81.

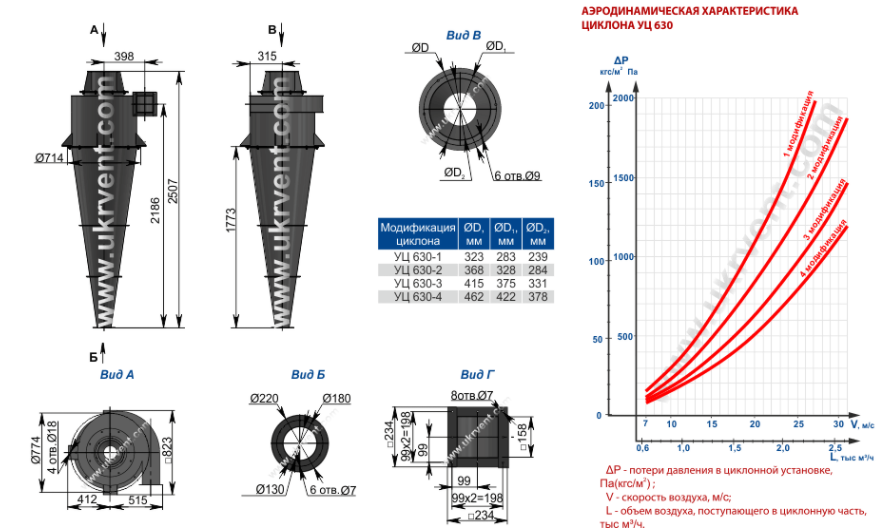

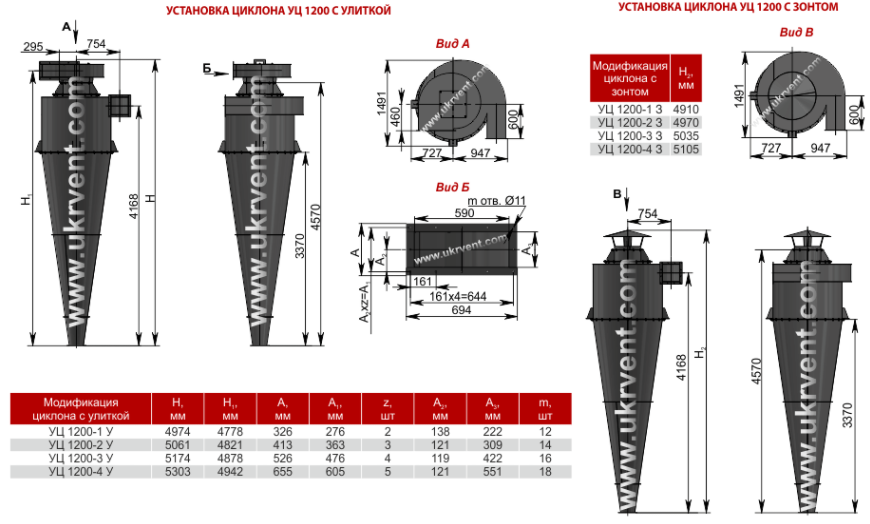

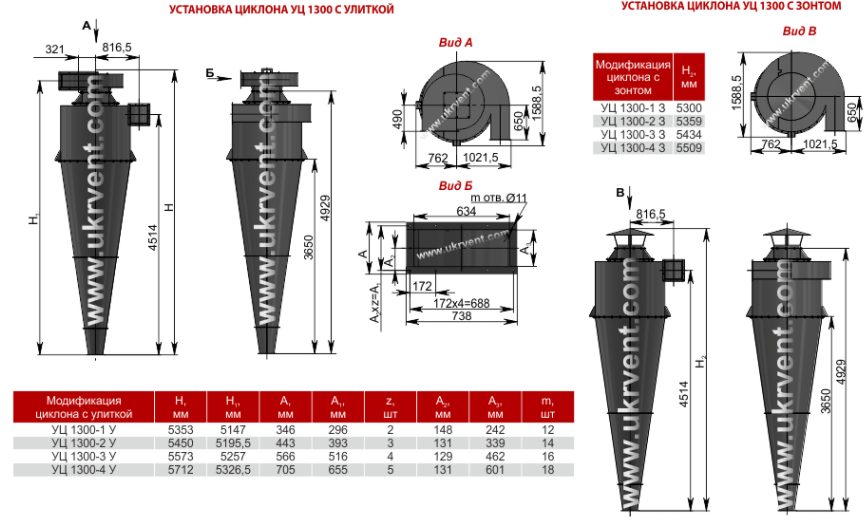

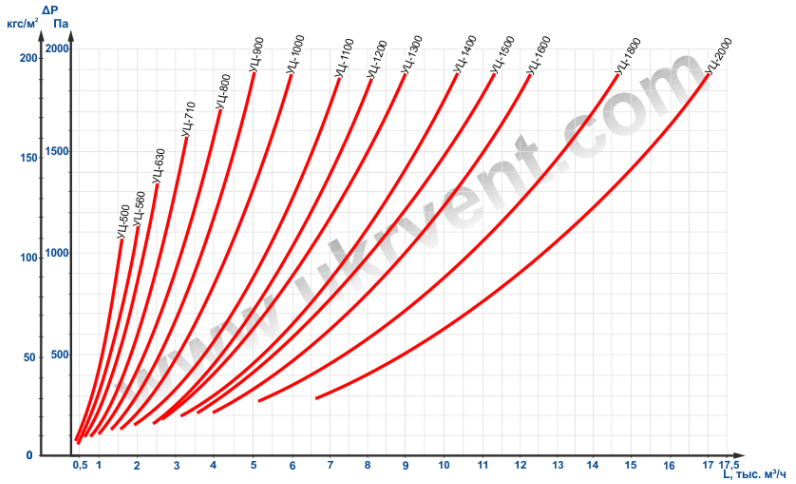

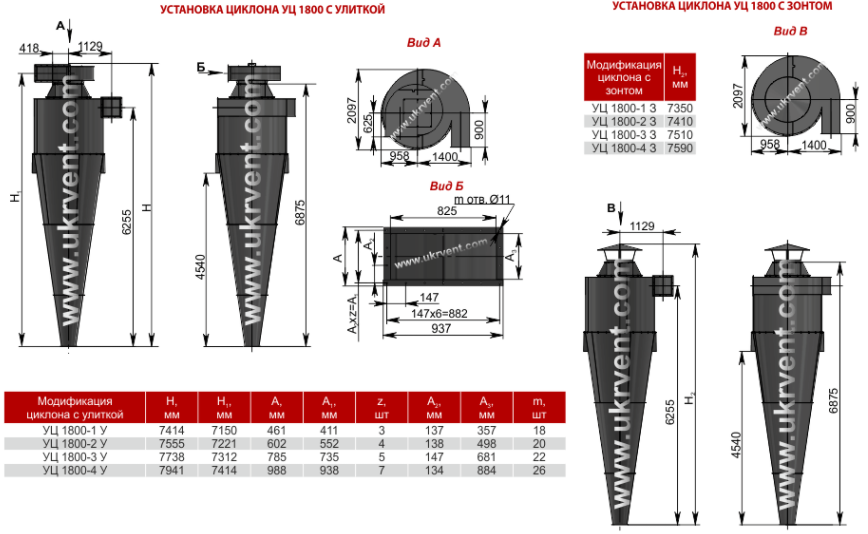

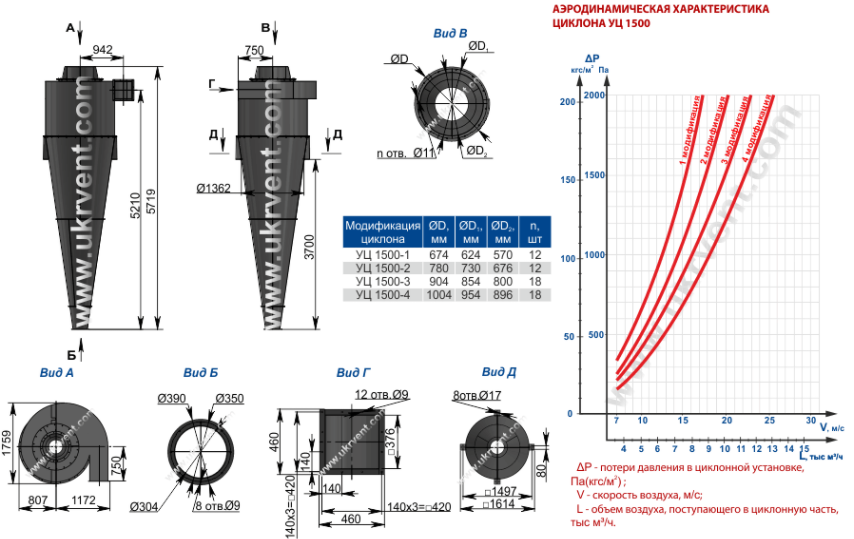

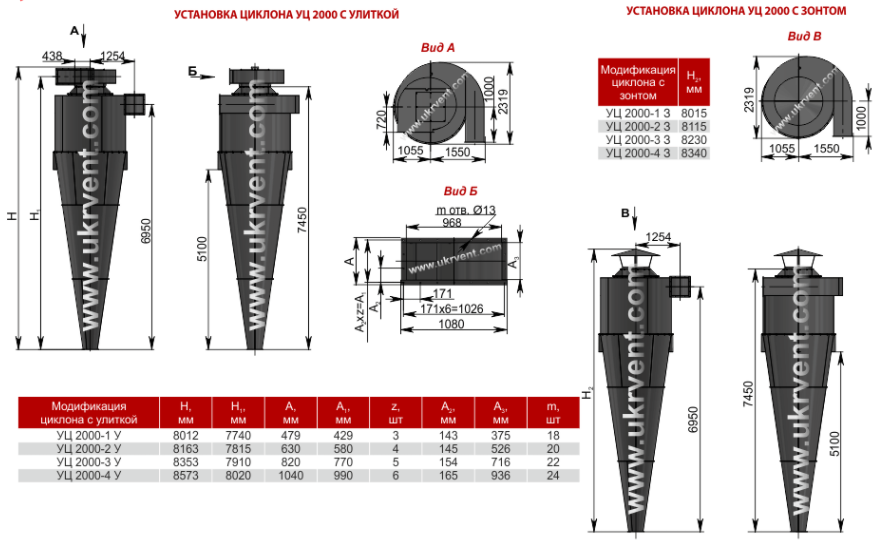

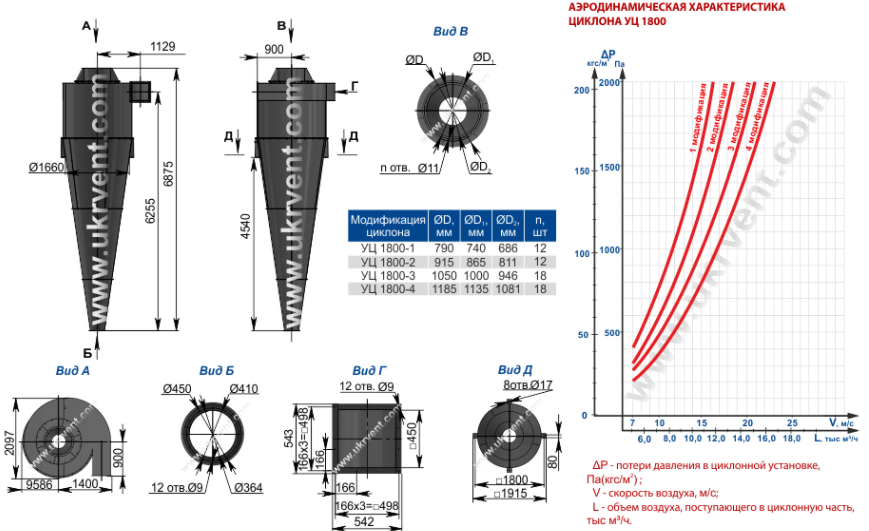

Технические характеристики циклона УЦ

Обозначение	Производительность по воздуху, м³/ч	Площадь поверхности изоляции, м²±5%	Масса циклона, кг ±5%	Масса циклона с улиткой, кг ±5%	Масса циклона с зонтом, кг ±5%
УЦ 500 1	790-1700	2,6	71	83,1	75,5
УЦ 500 2	790-1700	2,7	72	85	77,5
УЦ 500 3	790-1700	2,8	72,5	87	79
УЦ 500 4	790-1700	2,9	73	88,5	81
УЦ 560 1	960-2100	3,4	84	98,5	89,5
УЦ 560 2	960-2150	3,5	84,5	100	90,5
УЦ 560 3	960-2150	3,6	86	102,5	93,5
УЦ 560 4	960-2150	3,6	86	104,5	96
УЦ 630 1	1160-2300	4,5	97	112,5	103
УЦ 630 2	1160-2650	4,5	97,5	115	105
УЦ 630 3	1160-2650	4,5	98	117,5	107,5
УЦ 630 4	1160-2650	4,5	99	120	110,5

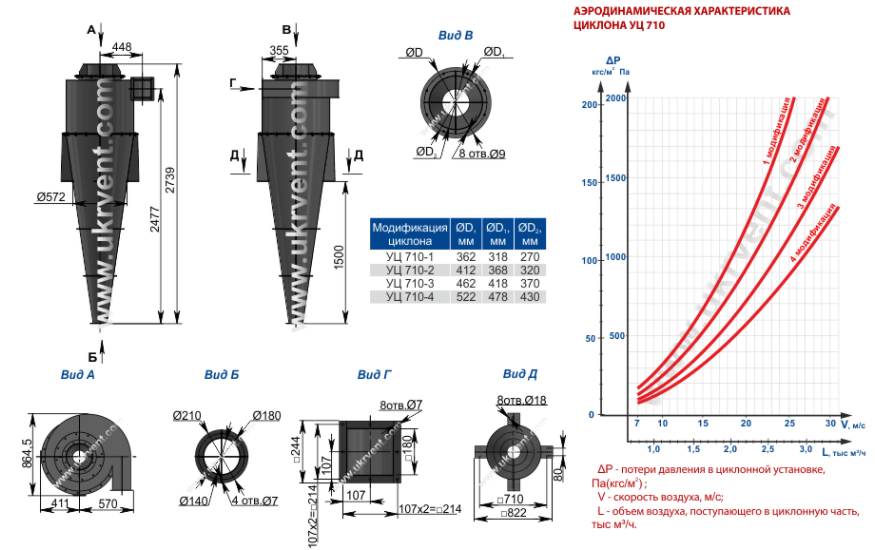

УЦ 710 1	1400-2800	5,5	120	139	127,5
УЦ 710 2	1400-3300	5,5	120,5	141	130
УЦ 710 3	1400-3450	5,5	121,5	143,5	132,5
УЦ 710 4	1400-3450	5,6	122	147	136

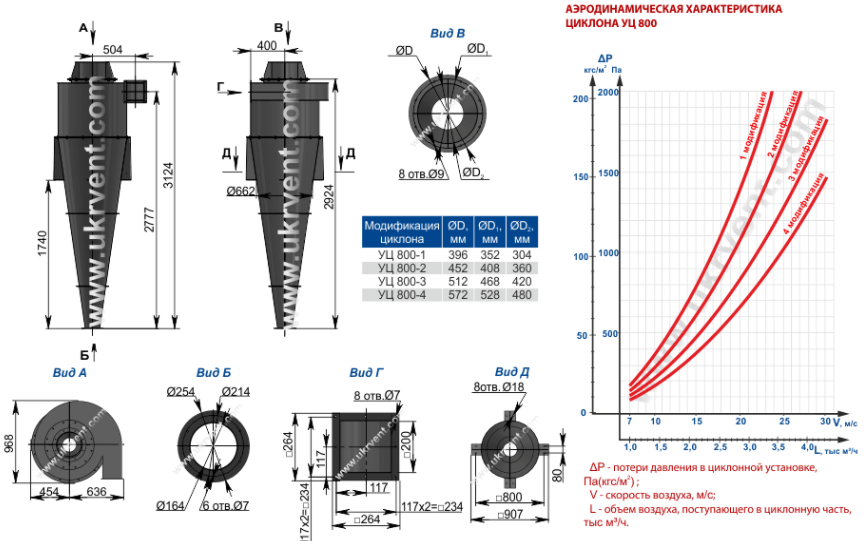

УЦ 800 1	1760-3400	6,8	149	173	157
УЦ 800 2	1760-3900	6,9	149,5	175,5	160,5
УЦ 800 3	1760-4300	7	150,5	179	164
УЦ 800 4	1760-4300	7,2	151,5	183	168
УЦ 900 1	2200-4000	8,6	181,5	208,5	191,5
УЦ 900 2	2200-4600	8,7	182,5	212,5	198,5
УЦ 900 3	2200-5150	8,7	183	215,5	200,5
УЦ 900 4	2200-5300	9	185,5	223,5	208,5
УЦ 1000 1	2700-4600	10,5	217	249	228,5
УЦ 1000 2	2700-5400	10,5	218,5	253,5	233
УЦ 1000 3	2700-6100	11	219	258	236,5
УЦ 1000 4	2700-6700	11	221	265	246
УЦ 1100 1	3230-5600	12,7	261	301,5	275
УЦ 1100 2	3230-6500	13	263	307	279,5
УЦ 1100 3	3230-7500	13,1	263,5	312	283
УЦ 1100 4	3230-8300	13,2	265,5	319	288,5
УЦ 1200 1	3880-6200	15	314	363,5	330
УЦ 1200 2	3880-7300	15,5	315,5	369,5	336,5
УЦ 1200 3	3880-8200	15,5	317	376	343,5
УЦ 1200 4	3880-9000	15,7	318	383,5	352
УЦ 1300 1	4580-7000	17,6	351	407,5	370
УЦ 1300 2	4580-8200	17,8	353,5	414,5	377
УЦ 1300 3	4580-9300	18,1	354,5	421,5	385
УЦ 1300 4	4580-10200	18,5	358	432	396
УЦ 1400 1	5240-8000	20,3	414	478	434,5
УЦ 1400 2	5240-9400	20,6	416,5	486	442,5
УЦ 1400 3	5240-10800	21	417,5	493,5	451
УЦ 1400 4	5240-12000	21,2	418,5	502,5	461
УЦ 1500 1	6050-8500	23,5	454,5	521	476
УЦ 1500 2	6050-10000	23,8	457,5	530,5	486,5
УЦ 1500 3	6050-11500	24,2	460	542	499
УЦ 1500 4	6050-13100	24,5	461,5	551,5	508,5
УЦ 1600 1	6900-9700	26,5	512,5	593	538
УЦ 1600 2	6900-11300	27	515	603	549
УЦ 1600 3	6900-12700	27,5	516,5	612,5	559,5
УЦ 1600 4	6900-14000	27,5	518	623,5	572
УЦ 1800 1	8700-11800	34	665,5	758	693,5
УЦ 1800 2	8700-13200	34,5	669,5	771	703
УЦ 1800 3	8700-15000	35	671	784	712,5
УЦ 1800 4	8700-16600	35,5	674	798	723
УЦ 2000 1	10800-13500	41	800,5	913,5	837
УЦ 2000 2	10800-15500	41,5	804,5	927,5	852,5
УЦ 2000 3	10800-17400	42	806	941,5	869,5
УЦ 2000 4	10800-19600	42,7	807,5	960	888
