Редукторы КЦ1 300

Редуктор коническо-цилиндрический КЦ1 изменяет скорости вращения, сохраняя высокий — 98% — КПД и длительный срок эксплуатации. Имеет защиту высокой прочности.

Быстроходная коническая ступень — главная особенность конструкции.

Она позволяет уменьшить габариты, которые всегда объемные у приводных механизмов с невысокой нагрузочной способностью.

Рабочие характеристики

• Крутящий момент на тихоходном валу уменьшают на 25% при применении в оборудовании высокой ответственности, при реверсивном движении;
• Если редуктор работает больше 30 минут с поворотно-кратковременной нагрузкой, такой режим уже относят к непрерывному;
• Перегрузки в 2 раза превышающие установленные, возникают в момент запуска двигателя. Приводные механизмы справляются с этими нагрузками, если циклы нагрузок на входной вал не будут больше 5 х 104. Их должно быть менее 30 за час;
• Радиальные консольные нагрузки уменьшают на 50% для двухконцевых валов;
• Передаточное число редуктора может отклоняться на 4 %;
• Выходные валы изготавливаются с зубчатым венцом (М; 41 и 42) или цилиндрическим концом;
• Масса: от 186 до 1740 кг;
• Крутящий момент выходного вала: от 520 до 9000 Нм;
• Консольная нагрузка тихоходного вала: от 5100 до 25000Н;
• Может работать постоянно, но с остановками;
• Нагрузка разного типа и направления;
• Валы вращаются в 2 стороны, но частота вращения должна быть менее 1500 об/мин., а окружная скорость зубчатой передачи — менее 12 м/с.

Особенности эксплуатации

В тихоходных и промежуточных соединениях коническая передача используется очень часто: в этом случае падает ее чувствительность к погрешностям, она способна свести к минимуму их воздействие на привод, действует подобным образом и при монтаже, производственном процессе.

Для правильной работы необходимо определить направление зубьев в цилиндрической передаче. При подсчете учитывается вычитание осевых сил на промежуточных валах. Передачи с косыми зубьями распространены благодаря тем преимуществам, которые получает механизм с их помощью. Косые зубья, за счет постепенного вхождения в зацепление, дают распределение нагрузки не на один зуб, а на несколько. Это увеличивает нагрузочную способность, а также снижает шум и придает плавность ходу.

Эта серия приводных механизмов используется в грузоподъемном оборудовании, ремонтном, питателях, транспортерах и подобного типа. Приводы с редукторами компактны, не занимают много пространства, их можно увидеть в любом цеху вдоль стен.

Агрегаты устойчивы к температурным скачкам и повышенной влажности, могут работать в умеренном, сухом и тропическом климате. Не теряют мощность при работе в непрерывном режиме.

Технические характеристики

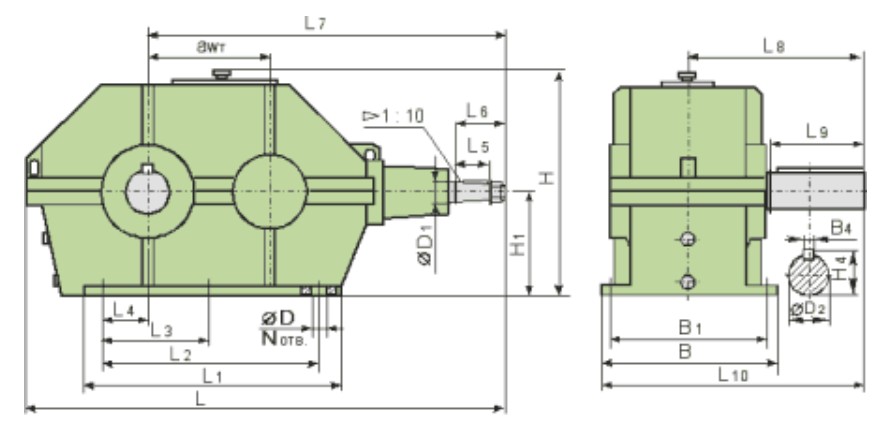

Габаритные размеры

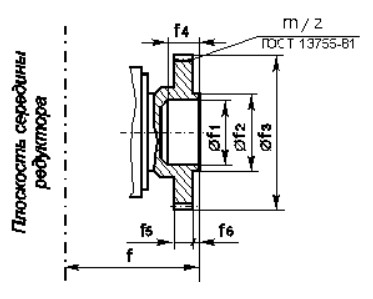

Присоединительные размеры концов выходных валов
