Редукторы А-400

Крановый вертикальный цилиндрический редуктор А-400 применяется для узлах передвижения мостовых опорных одноблочных кранов, грузоподъемностью, которых как правило от 1 до 5 т (согласно ГОСТу 22045-89), а также применяется для кранов с грузоподъемностью в 10 т (согласно ТУ 566.78.15-01-92)

Оборудование подобного типа исправно работает на открытом воздухе, под навесами и в помещениях, где установлены нужные стандарты температуры и влажности.

Рабочие характеристики

• Выходной вал, частота вращения — до 1000 об./мин. (при этом окружная скорость зубчатых передач не должна превышать 12 /с);
• Межосевое расстояние — 400;
• Передаточные числа: 20; 25; 35,5; 40; 50; 63;
• Входной вал, значения вращения: до 1500 об./мин.;
• Режимы работы — ПВ (продолжительность включения);
• Габариты: 370 — 230 — 672 (высота) мм.;
• Вес — 110 кг;
• Нагрузка одного направления или реверсивная;
• Работа без остановок до 30 мин.;
• Атмосферы при значениях запыленности окружающей среды более 10мг/м³;
• Валы вращаются в нескольких направлениях;
• Исполнение для климатических зон отдельных моделей — Т и У;
• Монтируется вертикально или в наклонном положении;
• Крутящий момент выходного вала может быть, в зависимости от режимов работы: 1350 Нм, 1550 Нм, 2100 Нм, 24500 Нм.

Преимущества

• Главной особенностью является отсутствие обратимости, что удобно, когда при внешней нагрузке есть необходимость в повороте выходного вала. А главным плюсом — КПД 98%. Люфт входного вала снижен, поэтому привод имеет высокую кинетическую точность;
• Привод мало нагревается, отлично работает при высоких нагрузках. Вертикальное положение валов занимает меньше места в пространстве; ось двигателя расположена горизонтально;
• Корпус, стандартно, прочный, жесткий, чтобы не произошло перекоса валов. Корпус разъемный. Для того, чтобы продлить эксплуатацию, регулярно смазывают подшипники и зацепления. В настоящий момент выпускаются модернизированные модели А-400, в которых зубчатые передачи стали еще современнее, зубья тщательно отшлифованы, и усилена точность передач, изменены зубчатые зацепления;
• Срок службы, при стандартных нагрузках, в таких моделях увеличен в 1,6 — 3 раза, передаваемая нагрузка — в 1,4, а шум, наоборот, может быть снижен до 4 — 12 дБА. Габаритные и присоединительные размеры совпадают.

Габаритные размеры

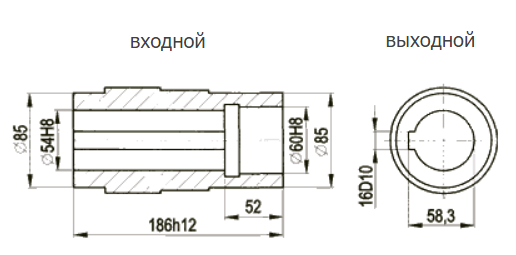

Размеры концов валов

Технические характеристики

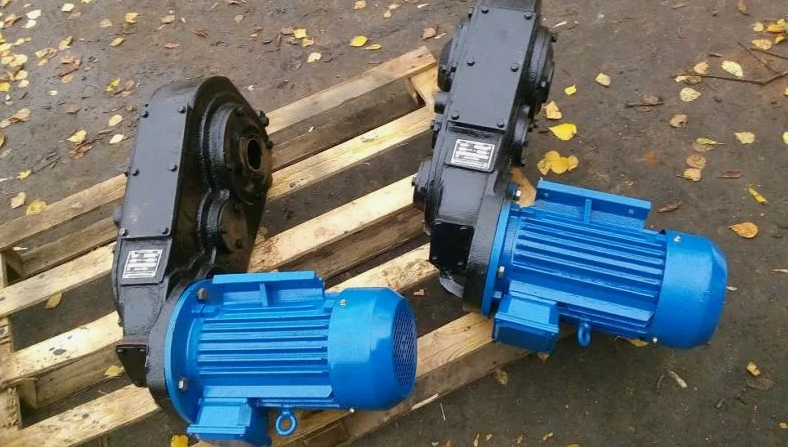

Внешний вид
