Редукторы РК

ООО «Виктория»

г. Минск, Микрорайон Уручье, пр. Независимости, 199, центральный корпус, пом. 1. • Тел.: 8 (017) 399-83-88 • 5@v-klapan.by

Заказать

Редукторы крановые горизонтальные РК используются в подъемно-транспортном оборудовании, крановых установках. Спроектированы на основе двухступенчатой цилиндрической передачи.

Комплектуются устройствами плавного пуска, вариаторами, преобразователями частоты. Довольно часто взаимозаменяемы с серией РМ.

Самые последние модели очень мощные, их используют как для кранов и крановых тележек, так и для нефтяных качалок.

Для того, чтобы получить высокий крутящий момент на выходном валу, надо применять легкий режим работы с остановками через каждые 30 минут.

Особенности установки

Первые циклы работы нового редуктора с цилиндрическими передачами будут давать металлическую стружку при эксплуатации передач, поэтому можно менять масло, чтобы ее устранить, через 2 смены. Перед первым пуском механизм прогоняют вхолостую.

Правила подбора

Нагрузочную способность определяет межосевое расстояние тихоходной ступени, конических – номинальный внешний делительный диаметр, планетарных – радиус водила, волновых – внутренний диаметр гибкого колеса.

В цилиндрических редукторах могут использоваться эвольвентное зацепление или зацепление Новикова – часто используется в узких редукторах, а также применяется в авиастроении, для вертолетов КА-126, больших тихоходных машин. Проектируются с прямыми, косыми, шевронными зубьями – они определяют износостойкость зацепления, КПД. Выступающие концы вала могут иметь разные выходы.

Рабочие характеристики

Рекомендовано использовать для работы с переменными нагрузками и остановками;
Допускаются длительные циклы работы с постоянной нагрузкой;
Передаточные числа: 8 – 50;
КПД: 94%;
Номинальный крутящий момент: 10840 – 101470, в зависимости от модели;
Вес: 1030 – 2130 кг.;
Атмосферы I и II;
Внешняя среда — невзрывоопасная;
Климатические исполнения: У, Т, УХЛ, О;
При постоянной нагрузке без остановок она должна быть уменьшена на 50%, учитывая режим ПВ=40%;
При непрерывной нагрузке ее силу надо уменьшать на 50% для оптимальной работы кранов или других установок;
Габариты: L – 1448 – 1896; B – 510 – 660; H – 743 – 965;
Реверсивная и однонаправленная нагрузка;
Радиальная нагрузка в середине посадочной части тихоходного вала: 79000 – 128000;
Устойчивы как к постоянным, так и к переменным нагрузкам;
Работа в непрерывном режиме и с остановками;
Температурный режим: — 40º — +50º;
Не использовать во взрывоопасной среде;
Вращение быстроходного вала не более 1500 об./мин., направление вращения роли не играет;
Конец выходного вала может быть выполнен в виде части зубчатой муфты;
Консольные нагрузки на выходном валу для редукторов РК типа М возросли на 14%.

Радиальные консольные нагрузки на валах

На быстроходном

для РК-500 это 14 – 9,9;
для РК-600 – 13 – 9,1.

На тихоходном

для РК-500 это 150 – 111;
для РК-600 – 176 – 128.

На часть зубчатой муфты

для РК-500 это 163,2 – 124,4;
для РК-600 – 199 – 154.

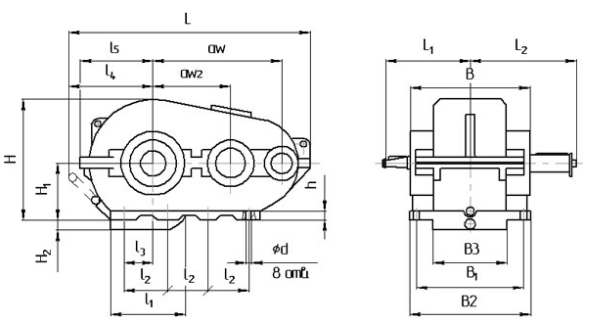

Габаритные размеры

Редукторы РК (2)

Редуктор	Межосевые расстояния		L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
Редуктор	a_wт	a_wб	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
РК - 450	300	450	1500	450	475	1030	620	275	230	491	525
РК - 500	350	500	1640	510	550	1120	610	300	205	546	530
РК - 600	400	600	1900	550	595,5	1360	870	350	250	639	645

Редуктор	B	B₁	B₂	B₃	H	H₁	H₂	h	d	Масса, кг
РК 450	510	450	510	356	743	320	130	35	25	1030
РК 500	580	520	580	408	875	400	105	35	32	1230
РК 600	660	590	660	472	965	400	200	40	32	2130

Размеры концов быстроходных валов

Редукторы РК (3)

Редуктор	d₁	d₂	d₃	d₄	l₁	l₂	b	h	t
РК-450	60	54,75	M42 x 3	94	140	105	16	10	6
РК-500	90	83,50	M64 x 4	130	170	130	22	14	9
РК-600	90	83,50	M64 x 4	130	170	130	22	14	9

Размеры тихоходных валов

Редукторы РК (4)

Редуктор	d		d₁	d₀	b	l	t
РК - 450	110	+0.035	130	M16	28	165	120
РК - 450	110	-0.013	130	M16	28	165	120
РК - 500	130 m 6		150	M20	32	200	141
РК - 600	150 m 6		170	M20	36	200	162

Размеры тихоходных валов в виде зубчатой муфты

Редукторы РК (5)

Редуктор	Зацепление			L, не менее	l	K	B	d (пред. откл. по F7)	d₁ (пред. откл. по e8)
Редуктор	m	z	b	L, не менее	l	K	B	d (пред. откл. по F7)	d₁ (пред. откл. по e8)
РК-450	6	56	40	75	16	32	68	170	260
РК-500	8	54	50	73	22	40	78	190	260
РК-600	10	48	60	70	16	50	85	200	280
РК-600	8	54	50	70	22	40	78	190	260

Технические характеристики

Передаточное число	Номинальное Фактическое	8 8,23	10 10,35	12,5 12,64	16,0 15,75	20,0 20,49	22,4 23,34	31,5 31,50	40,0 41,52	50,0 48,57
Частота вращения, об/мин	Режим работы	Допускаемый крутящий момент на выходном валу редуктора, кНм
РК - 450
600	Особо легкий ПВ-15% ПВ-25% ПВ-40%	25,02 18,43 15,99 13,55	28,84 19,68 17,09 14,50	33,19 21,94 19,07 16,21	38,33 23,44 20,51 17,33	39,98 23,80 20,75 17,70	39,99 23,93 20,85 17,77	42,78 24,51 21,15 18,03	44,56 23,50 20,45 17,40	48,83 24,42 21,36 17,93
750	Особо легкий ПВ-15% ПВ-25% ПВ-40%	22,95 16,41 14,26 12,10	26,25 17,94 15,62 13,31	30,52 19,38 16,78 14,34	35,55 20,90 18,16 15,43	38,82 23,19 20,26 17,09	39,10 22,97 19,96 16,95	32,40 23,07 20,00 17,11	43,95 23,19 20,02 17,09	45,78 24,41 21,06 18,01
1000	Особо легкий ПВ-15% ПВ-25% ПВ-40%		22,89 15,38 - -	26,90 17,05 14,88 12,59	31,50 17,78 15,53 13,18	37,54 19,78 17,21 14,65	37,53 19,89 17,43 14,77	40,66 20,76 18,17 15,29	42,53 22,73 19,80 16,86	44,86 23,35 20,14 16,94
1250	Особо легкий ПВ-15% ПВ-25% ПВ-40%			23,81 14,83 13,00 10,99	28,13 16,17 14,06 11,95	33,69 18,02 15,82 13,48	36,10 17,88 15,59 13,13	39,68 18,46 16,15 13,61	41,90 21,39 18,75 15,82	43,58 21,24 18,68 15,75
1500	Особо легкий ПВ-15% ПВ-25% ПВ-40%				25,88 14,65 12,70 10,84	31,13 16,48 14,40 12,21	33,50 16,41 14,22 12,17	38,45 16,54 14,42 12,11	40,28 19,29 16,85 14,40	43,03 19,84 17,09 14,65
РК - 500
600	Особо легкий ПВ-15% ПВ-25% ПВ-40%	51,27 29,54 25,63 21,73	51,88 30,28 26,86 22,74	54,36 32,81 28,61 24,22	57,38 35,16 30,52 25,88	58,29 32,96 28,69 24,42	57,77 32,13 28,03 23,58	59,60 35,09 30,28 25,96	62,87 32,35 28,08 23,80	64,85 33,57 29,37 24,80
750	Особо легкий ПВ-15% ПВ-25% ПВ-40%	48,34 25,78 22,46 19,04	50,66 28,81 25,02 21,24	53,41 30,52 33,99 31,98	56,64 33,99 29,49 23,44	57,38 31,98 27,83 23,68	57,42 31,72 27,62 23,52	60,37 33,84 29,61 25,00	62,01 32,23 27,83 23,68	64,70 35,57 28,99 24,27
1000	Особо легкий ПВ-15% ПВ-25% ПВ-40%			51,50 27,01 23,46 19,91	54,20 28,27 24,61 20,95	55,85 29,66 25,82 21,97	55,37 30,35 26,46 22,56	59,12 33,17 28,84 24,51	61,16 31,49 27,47 23,44	61,16 31,49 27,47 23,44
1250	Особо легкий ПВ-15% ПВ-25% ПВ-40%					54,20 28,71 25,05 21,24	54,14 28,22 24,61 21,01	57,58 29,30 25,61 21,92	60,06 30,76 26,66 22,56	63,36 32,59 28,57 24,17
1500	Особо легкий ПВ-15% ПВ-25% ПВ-40%						52,64 25,43 22,15 18,77	57,68 26,34 22,88 19,42	58,60 29,79 25,88 21,97	62,56 31,43 27,47 23,19
РК - 600
600	Особо легкий ПВ-15% ПВ-25% ПВ-40%	51,88 43,34 37,84 31,74	56,46 46,54 40,44 34,33	69,62 51,50 44,28 38,15	80,57 54,93 48,34 41,02	90,03 56,46 49,13 41,81	90,58 56,74 49,22 41,70	96,13 58,16 50,95 42,78	95,22 55,54 48,22 40,89	101,47 57,22 49,59 42,73
750	Особо легкий ПВ-15% ПВ-25% ПВ-40%		51,88 42,73 37,23 31,74	64,09 46,54 39,67 33,57	74,22 49,81 42,97 36,72	86,67 54,93 47,85 40,53	88,87 53,60 46,76 39,65	96,13 55,37 47,68 40,38	94,73 54,69 47,85 40,53	99,46 57,38 50,05 42,12
1000	Особо легкий ПВ-15% ПВ-25% ПВ-40%				65,92 42,48 36,62 31,50	77,82 46,69 40,28 34,43	83,06 48,20 42,04 35,48	90,85 49,03 42,68 36,34	91,56 53,47 46,51 39,55	96,13 53,56 47,61 40,28
1250	Особо легкий ПВ-15% ПВ-25% ПВ-40%						73,83 41,84 36,10 31,01	88,83 43,84 37,84 32,07	87,89 49,81 43,95 37,21	93,39 51,27 43,95 37,35
1500	Особо легкий ПВ-15% ПВ-25% ПВ-40%							85,56 38,83 33,84 28,65	85,45 45,90 39,80 33,69	91,56 46,08 40,28 34,18

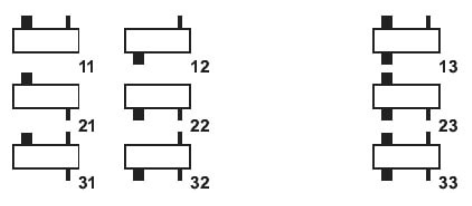

Варианты сборки

Редукторы РК (6)

Особенности модернизированных серий (РК-450М, 500М)

1) Долговечность возрастает в 3 раза;
2) Устройство передает нагрузку, превышающую стандартную в 1,4 раза;
3) Шум падает на 4 – 12 дБа.

Условное обозначение

РК-600-50-12М-У1-48, где

РК – тип редуктора;
600 – межосевое расстояние;
50 – номинальное передаточное число;
12 – вариант сборки;
М – исполнение конца выходного вала ;
У1 – климатическое исполнение и категория размещения;
48 – число зубьев зубчатой муфты (указывается только для РК-600).
