Редукторы В 400, ВС-400

Цилиндрический вертикальный трехступенчатый редуктор В 400, ВС-400 используется в тележке мостового крана. Его задача – понизить обороты и усилить крутящий момент. Гарантирует вращение валов в обе стороны.

Редукторы В 400, ВС-400 помогают снизить издержки на производстве за счет экономии электроэнергии; шум снижен. Также они характеризуются точной заводской сборкой, имеют долгий срок службы при незначительной потере эксплуатационных свойств.

Существует модернизированная версия: В-400М. Такой редуктор имеет долговечность превышающую стандарт в 1,6 – 3 раза, передаваемую нагрузку – в 1,4 раза, шум здесь снижен на 4 – 12 дБА.

Спроектированы с учетом двойных кратковременных перегрузок, рассчитаны на перегрузки пуска и остановки двигателя. Значения передаточных чисел в моменты усиленной нагрузки могут отклоняться от номинальных, но если процент превышает 5%, то редуктор неисправен.

Отличием редуктора ВС-400 от В-400 является стальной сварной корпус.

Эвольвентное зацепление зубчатых колес, которое установлено в агрегате, обладает рядом преимуществ:

• Его проще изготовить с помощью метода обката;
• Оно сохраняет передаточные отношения даже если будет варьироваться межосевое расстояние;
• Зубчатые колеса хорошо сцепляются между собой, даже если их диаметр разный.

Преимущества В 400, ВС-400

• Передаточные числа: 18 – 50;
• Крутящий момент: 1300 Нм;
• Мощность на быстроходном валу: 2,30 – 6,40 кВт.;
• Вес: 106 кг.;
• Габариты: 630*180*400;
• КПД: 95%;
• Климатическое исполнение: У, Т;
• Валы вращаются в разные стороны;
• Нагрузка реверсивная и однонаправленная;
• Нагрузка постоянная и переменная;
• Длительная, с остановками, работа;
• Допустимый температурный режим окружающей среды: -40º — +50 º;
• Категория размещения 2;
• Работа в неагрессивной среде;
• Монтируется как в вертикальном, так и в наклонном положении;
• Уделите внимание отводу тепла.

Особенности эксплуатации

Правильный пуск редуктора подразумевает работу со средней нагрузкой первые несколько десятков часов, затем в редукторе меняют масло и он считается готовым к использованию. Для правильной работы необходимо, чтобы масло было качественное, которое рекомендует завод-изготовитель, зимой добавляют смеси, чтобы оно не замерзало.

Соблюдение рекомендаций по эксплуатации необходимо, если вы хотите, чтобы редуктор был исправен и проработал много лет. «Отработкой» заправлять недопустимо – агрегат потечет, а зимой такое пренебрежение может вообще привести к срезу выходного вала!

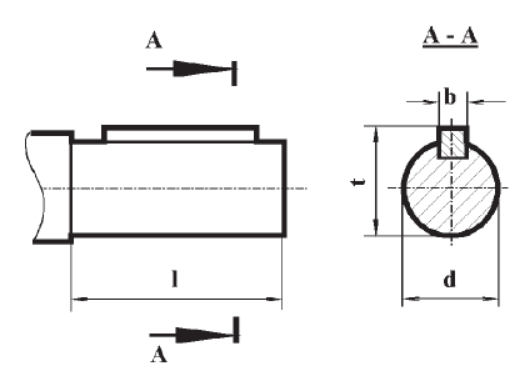

Габаритные размеры В 400, ВС-400

Технические характеристики В 400, ВС-400

Условное обозначение

• В — тип редуктора;
• 400 — суммарное межосевое расстояние, мм;
• 20 — передаточное отношение;
• У2 — климатическое исполнение и категория размещения.
