Крановый трёхступенчатый редуктор ВК-550 – элемент привода механизма передвижения крана. Он увеличивает производительность грузоподъёмной техники, работающей в портах, на строительстве, производстве и других объектах.
Основное действие редуктора – увеличить крутящий момент, а также снизить количество оборотов в механизмах грузоподъёмного крана.
Редуктор ВК-550 обеспечит длительную и бесперебойную службу техники, занимающейся перемещением всех видов грузов, в том числе тяжёлых и габаритных.

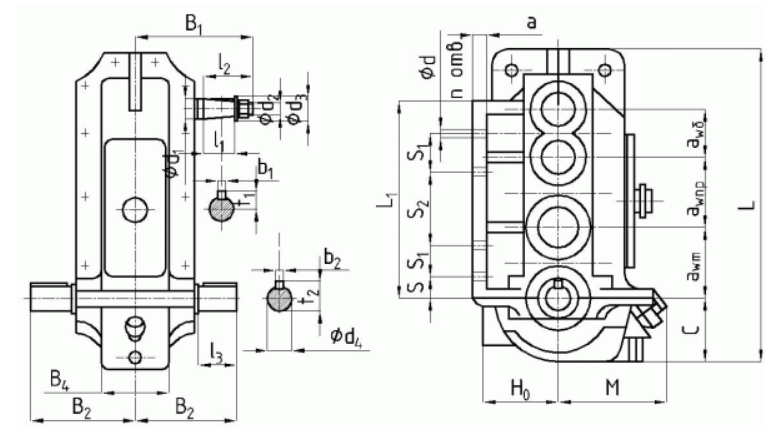

Габаритные размеры
| awб | awпр | awт | a | B | B1 | B2 | B3 | B4 | B5 | H | Н0 | L | L1 | М | С |
| 140 | 190 | 220 | 25 | 285 | 257.5 | 280 | 280 | 195 | 245 | 488 | 235 | 880 | 557 | 340 | 215 |
| S | S1 | S2 | Ød | Ød1 | Ød2 | Ød3 | d4 | l1 | l2 | l3 | b1 | b2 | t1 | t2 | n отв. |
| 50 | 70 | 320 | 17 | 40 | М24×2 | 50 | 80 | 82 | 110 | 10 | 22 | 21 | 85 | 8 | |
Технические характеристики
| Типоразмер | ВК-550 | |||||
|
Номинальное передаточное отношение, i |
18 | 31,5 | 71 | 125 | ||
| Номинальный крутящий момент на тихоходном валу, Т, Н×м; при номинальной частоте вращения быстроходного вала, с-1(об/мин) | 10 (600) | Тяжелый | 2200 | 2300 | 2400 | |
| Средний | 2600 | 2700 | 2800 | |||
| Легкий | 3000 | 3100 | 3200 | |||
|
12,5 (750) |
Тяжелый | 2200 | 2400 | |||
| Средний | 2600 | 2800 | ||||
| Легкий | 3000 | 3200 | ||||
| 16,6 (1000) | Тяжелый | 2150 | 2000 | 2300 | 2400 | |
| Средний | 2600 | 2400 | 2700 | 2800 | ||
| Легкий | 2900 | 2800 | 3150 | 3200 | ||
|
Наибольший кратковременно допустимый крутящий момент на тихоходном валу, Тmax, Н×м |
10 (600) | 9250 | 10900 | 11200 | ||
| 12,5 (750) | 8500 | |||||
| 16,6 (1000) | 7500 | 10600 | ||||
| Масса, кг, не более | 279 | |||||
Варианты сборки
