Приводные механизмы ВКУ могут иметь разное положение входного/выходного валов. Вертикальные крановые редукторы имеют 3 передачи. Наличие последней дало им возможность увеличить номинальный крутящий момент.

Также устройства имеют высокую точность работы, не производят лишнего шума. Корпусы редукторов прочные, их отливают из алюминия, чугуна и стали.

Их применяют в мостовых, козловых кранах, устройствах перемещения крановых тележек. Типоразмеры должны иметь габариты, подходящие под размер крана и оборудования, поэтому большой выбор типоразмеров очень кстати.

Условия эксплуатации

Подходят для длительной работы с переменной нагрузкой, реверсивной и однонаправленной с остановками; повторно-кратковременный тип работы;
адаптированы к разовым удвоенным нагрузкам во время пуска и прекращения работы двигателя, при этом допускается циклы нагрузки быстроходного вала 5*104 (за все время эксплуатации редуктора);
для всего ряда типоразмеров возможна конструкция с системой принудительной смазки;
валы вращаются в обе стороны;
модели могут быть предназначены для работы при климате: У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ,О4;
не используются (без специального исполнения) во взрывоопасной и агрессивной средах;
существуют варианты сборки с двух- и одноконцевым тихоходным валом;
ресурс такого приводного устройства — более 25 000 ч.;
масса от 330 до 1530 кг.;
номинальный крутящий момент на тихоходном валу — 3320-19750 (для ВКУ-965М);
КПД 94%;
для работы необходим температурный режим: 15-25º.

В разных устройствах цилиндрическая зубчатая пара может быть:

развернутой;
развернутой узкой;
соосной;
раздвоенной.

Раздвоенная применяется для тихоходной и быстроходной ступеней. При этом в быстроходной она дает возможность наладить быстроходный вал под плавающий, за счет использования промежуточного вала как вала-шестерни.

Валы, шестерни и колеса развернутой сборки применимы для разных типоразмеров и выгодны в производстве. Для того, чтобы уменьшить осевую нагрузку на опоры, левое направление зубьев используют на 1 передаче, а правое — на второй. Редукторы с такой зубчатой парой продолговатые на вид, их вес может быть на 20% больше, чем при раздвоенной конструкции.

Габаритные размеры

Редукторы ВКУ (2)

Типоразмер редуктора	А_Б	А_П	А_Т	В	В₁	H	H₁	H₂	L	L₁	L₂	L₃	L₄	L₅	L₆	d	Масса
Типоразмер редуктора	мм																кг
ВКУ 500	140	160	200	320	360	475	160	40	840	200	305	310	70	240	320	17	330
ВКУ 610	160	200	250	365	350	585	250		1000	240	325	355	70	375	305	17	450
ВКУ 750	200	250	300	435	445	675	290	-	1200	284	370	440	110	440	385	26	800
ВКУ 765	200	250	315	435	445	675	290	-	1220	284	370	440	110	440	385	26	820
ВКУ 965	250	315	400	560	620	930	320	74	1560	385	450	530	120	570	540	33	1530

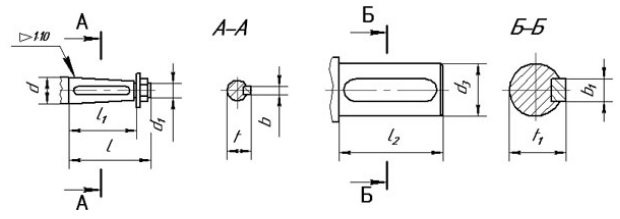

Размеры входных и выходных валов

Редукторы ВКУ (3)

Типоразмер редуктора	d	d₁	l	l₁	b	t	d₃	l₂	b₁	t₁	Варианты сборок
Типоразмер редуктора	мм
ВКУ-500	40	М24Х2	110	85	10	21	65	105	18	71	11, 12, 13, 21, 22, 23, 31, 32, 33
ВКУ–610	40	М24Х2	110	85	10	21	80	130	22	88
ВКУ-750, ВКУ-765	50	М36Х3	110	85	12	26	125	165	32	136
ВКУ-965	65	М42Х3	140	108	16	33,9	125	165	32	136	13 23 33
ВКУ-965	-	-	-	-	-	-	140	200	36	152	11, 12, 21, 22, 31, 32

Технические характеристики

Типоразмер редуктора	Передаточное отношение	Частота вращения входного вала, мин ^-1	Номинальный крутящий момент на выходном валу, Нм
ВКУ 500	20; 28; 63	1000	до 4300
ВКУ 610	14; 25; 40; 80; 112; 125; 140		до 8500
ВКУ 750	18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140		до 14900
ВКУ 765			до 14900
ВКУ 965	14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125;140		до 27200

Варианты сборки

Редукторы ВКУ (4)

Условное обозначение

ВКУ-610-28-23-У2, где

ВКУ-тип редуктора;
610-суммарное межосевое расстояние;
28-номинальное передаточное число;
23-вариант сборки;
У2-климатическое исполнение и категория размещения.
