Редукторы 1МПз

Скачать документацию
ООО «Виктория»
ООО «Виктория»
г. Минск, Микрорайон Уручье, пр. Независимости, 199, центральный корпус, пом. 1. • Тел.: 8 (017) 399-83-88 • 5@v-klapan.by
1МПз Заказать

Редуктор 1МПз предназначен для преобразования частоты вращения и сообщения крутящего момента различным механизмам.

Данное устройство имеет широкую сферу применения, единственное ограничение – его нельзя использовать в подъемном оборудовании.

Преимущества

  • Редуктор 1МПз состоит из редукторной части с размещенной в ней планетарной передачей и блоком мощного и надежного электродвигателя;
  • Корпус, в зависимости от условий будущей эксплуатации, может устанавливаться с помощью фланца или специальных опорных лап;
  • Для контроля уровня смазки на нем сделаны специальные пробки, а также отверстия для слива масла перед разборкой агрегата;
  • Электродвигатель монтируется на подшипниках качения, которые служат опорами валов и смазываются разбрызгиванием или окунанием;
  • При условии высокого качества всех деталей и сборки, можно гарантировать, что редуктор 1МПз прослужит достаточно долго, не выходя из строя и без незапланированных ремонтов;
  • Обладая высоким КПД, он может применяться практически во всех промышленных отраслях. Устройство при высокой надежности имеет простое устройство и исключительно компактно, легко устанавливается на любые типы приводов.

Условия использования

  • Возможность длительной, до одних суток, непрерывной работы, но более предпочтительна непрерывная работа с технологическими остановками, согласно графику в циклическом режиме;
  • Устройство способно выдерживать как постоянную, так и динамичную нагрузку, которая находится в пределах номинального значения крутящего момента;
  • Редуктор способен работать как в одну сторону вращения, так и в обе;
  • Может применяться на высоте до 1000 м;
  • Нельзя применять в агрессивных средах, использовать недалеко от взрывоопасных материалов, в запыленных помещениях, особенно в тех случаях, когда пыль обладает токопроводящими свойствами;
  • В зависимости от климатической зоны, где будет применяться редуктор, предлагается несколько вариантов исполнения, также существуют модели и для использования в широком температурном диапазоне.

Технические характеристики

Тип Номин. частота выходного вала, Номин. момент на Нм Допускаемая нагрузка на Масса, кг, КПД, % Двигатель
Тип АИР Мощность, кВт
1МПз-31,5 112 185 1400 63 79 100L6 2,2
112 117 1400 53 72 90L6 1,5
140 197 1400 63 80 100S4 3,0
140 146 1400 53 72 90L4 2,2
180 210 1400 63 83 100L4 4,0
180 114 1400 53 72 90L4 2,2
280 178 1400 63 86 100L2 5,5
280 130 1400 63 83 100S2 4,0
1МПз2-31,5 18,0 190 2800 40 58 80A8 0,37
18,0 124 2800 33 54 71B8 0,25
22,4 225 2800 40 62 80B8 0,55
22,4 110 2800 33 59 71B8 0,25
22,8 180 2800 33 66 71B6 0,55
22,8 120 2800 33 63 71A6 0,37
35,5 195 2800 33 73 71B4 0,75
35,5 150 2800 33 68 71A4 0,55
45,0 160 2800 33 73 71B4 0,75
45,0 120 2800 33 68 71A4 0.55
71,0 195 2800 40 78 80A2 1,5
71,0 142 2800 33 75 71B2 1,1
90,0 225 2800 40 80 80B2 2,2
90,0 117 2800 33 77 71B2 1,1
1МПз3-31,5 3,55 230 3200 27 65 50B4 0,09
3,55 155 3200 27 65 50A4 0,06
5,60 195 3200 27 65 56A4 0,12
5,60 145 3200 27 65 50B4 0,09
7,10 230 3200 27 65 56B4 0,18
7,10 115 3200 27 65 50B4 0,09
9,00 180 3200 27 65 56B4 0,18
9,00 120 3200 27 65 56A4 0,12
12,5 180 3200 27 65 56B2 0,25
12,5 130 3200 27 65 56A2 0,18
16,0 143 3200 27 65 56B2 0,25
16,0 103 3200 27 65 56A2 0,18
1МПз-40 100 284 2500 75 80 112MA6 3,0
112 375 2500 113 80 132S6 5,5
112 246 2500 75 80 112MA6 3,0
125 230 2500 75 80 112MA6 3,0
140 340 2500 113 80 132S6 5,5
140 273 2500 75 80 112MB6 4,0
140 96 2500 48 80 80B4 1,5
160 246 2500 75 80 112MB6 4,0
180 375 2500 113 83 132S4 7,5
180 278 2500 75 83 112M4 5,5
224 375 2500 113 83 132M4 11,0
224 239 2500 75 83 112M4 5,5
224 62 2500 48 83 80B4 1,5
280 375 2500 113 85 132M2 11,0
280 233 2500 75 85 112M2 7,5
280 69 2500 48 85 80B2 2,2
1МПз2-40 18,0 375 4000 62 79 90LA8 0,75
18,0 296 4000 48 65 80B8 0,55
22,4 375 4000 48 65 80B6 1,1
22,4 224 4000 43 65 71B6 0,55
28,0 375 4000 62 74 90L6 1,5
28,0 224 4000 48 67 80A6 0,75
Тип Номин. частота выходного вала, Номин. момент на Нм Допускаемая нагрузка на Масса, кг, КПД, % Двигатель
Тип АИР Мощность, кВт
1МПз2-40 35,5 375 4000 48 76 80B4 1,5
35,5 293 4000 48 72 80A4 1,1
45,0 375 4000 62 79 90L4 2,2
45,0 235 4000 48 72 80A4 1,1
56,0 282 4000 62 79 90L4 2,2
56,0 254 4000 48 74 80B4 1,5
71,0 375 4000 62 82 90L2 3,0
71,0 288 4000 48 80 80B2 2,2
90,0 310 4000 62 80 90L2 3,0
90,0 230 4000 48 80 80B2 2,2
1МПз3-40 3,55 375 4000 48 64 71B8 0,25
5,60 375 4000 48 50 71A6 0,37
5,60 320 4000 48 50 56B4 0,18
5,60 210 4000 48 50 56A4 0,12
7,10 375 4000 48 61 71A6 0,37
7,10 225 4000 48 61 63A4 0,25
9,00 330 4000 48 61 63B4 0,37
9,00 250 4000 48 61 63A4 0,25
12,5 375 4000 48 65 71A4 0,55
12,5 250 4000 48 65 63A2 0,37
16,0 330 4000 48 65 71B2 1,1
16,0 300 4000 48 65 63B2 0,55
16,0 200 4000 48 65 63A2 0,37
1МПз-50 112 600 2700 180 81 160S8 7,5
112 445 2700 116 81 132M8 5,5
140 660 2700 180 83 160S6 11,0
140 455 2700 116 83 132M6 7,5
180 745 2700 180 86 160S4 15,0
180 540 2700 116 86 132M4 11,0
224 600 2700 180 86 160S4 15,0
224 440 2700 116 86 132M4 11,0
1МПз2-50 18,0 750 5600 97 75 100L8 1,5
18,0 573 5600 85 75 90LB8 1,1
22,4 750 5600 97 74 100L6 2,2
22,4 596 5600 97 74 100L8 1,5
22,4 570 5600 85 74 90L6 1,5
28,0 680 5600 97 74 100L6 2,2
28,0 473 5600 85 74 90L6 1,5
35,5 750 5600 97 79 100S4 3,0
35,5 576 5600 97 79 100L6 2,2
35,5 570 5600 85 79 90L4 2,2
45,0 611 5600 97 79 100S4 3,0
45,0 453 5600 85 79 90L4 2,0
56,0 660 5600 97 80 100L4 4,0
56,0 494 5600 97 80 100S4 3,0
71,0 600 5600 97 85 100L2 5,5
71,0 510 5600 97 85 100S2 4,0
90,0 560 5600 97 85 100L2 5,5
1МПз3-50 3,55 605 6000 68 58 71B4 0,25
5,60 750 6000 68 65 71A4 0,55
5,60 570 6000 68 65 71A6 0,37
7,10 695 6000 68 65 71A4 0,55
7,10 570 6000 68 65 71A6 0,37
9,00 750 6000 68 71 71B4 0,75
9,00 555 6000 68 71 71A4 0,55
12,5 750 6000 68 75 71B2 1,1
Тип Номин. частота выходного вала, Номин. момент на Нм Допускаемая нагрузка на Масса, кг, КПД, % Двигатель
Тип АИР Мощность, кВт
1МПз3-50 12,5 525 6000 68 75 71A2 0,75
16,0 650 6000 68 75 71B2 1,1
16,0 445 6000 68 75 71A2 0,75
1МПз2-80 18,0 2000 11000 230 0,8 132S8 4,0
22,4 2000 11000 230 0,82 132S6 5,5
28,0 1670 11000 230 0,82 132S6 5,5
35,5 1920 11000 230 0,85 132S4 7,5
45,0 2000 11000 230 0,86 132M4 11,0
56,0 1800 11000 230 0,86 132M4 11,0
71,0 1370 11000 230 0,85 132M2 11,0
90,0 1100 11000 230 0,85 132M2 11,0

Габаритные размеры

Редукторы 1МПз - 2

Тип L L1 H B L2 A B1 A1 H1 H2 h d
не более
1МПз-31,5 585 162 285 250 85 130 190 155 100 25 15 15
1МПз2-31,5 477 162 252 200 85 130 190 155 100 - 15 15
1МПз3-31,5 435 162 215 190 85 130 190 155 100 - 15 15
1МПз-40 650 210 348 300 110 170 220 180 112 38 22 19
1МПз2-40 560 210 250 220 110 170 220 180 112 - 22 19
1МПз3-40 540 210 250 220 110 170 220 180 112 - 22 19
1МПз-50 821 260 265 350 146 210 265 220 132 43 30 19
1МПз2-50 660 260 305 270 146 210 265 220 132 - 30 19
1МПз3-50 620 260 265 265 146 210 265 220 132 - 30 19
1МПз2-80 985 400 390 405 185 335 405 335 200 - 40 28

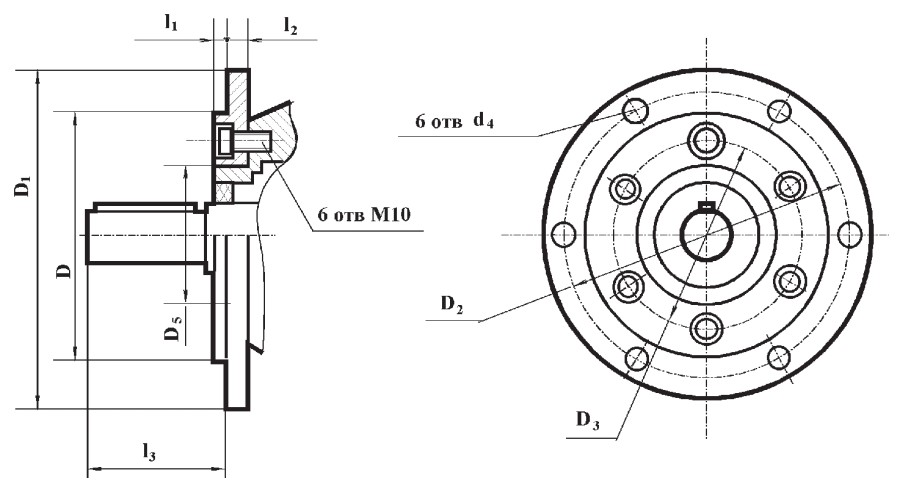

Редукторы 1МПз - 3

Тип l1 l2 l3 Dh6 D1 D2 D3 D5 d4
1МПз-31,5 1МПз2-31,5 1МПз3-31,5 4 12 70 130 180 155 110 90 12
1МПз-40 1МПз2-40 1МПз3-40 6 16 88 130 200 165 148 120 15
1МПз-50 1МПз2-50 1МПз3-50 8 18 125 180 250 215 158 136 17
1МПз2-80 10 22 146 320 400 350 200 170 22

Редукторы 1МПз - 4

Редукторы 1МПз - 5

Тип l d b t L2 L4 l1 d1Н7 b1 Js9 t1 d d1 l l1
цилиндрический вал полый вал конический вал
1МПз-31,5 1МПз2-31,5 1МПз3-31,5 60 28j6 8 31 25 8 45 25 8 28,3 28 M16x1,5-8g 60 42
1МПз-40 1МПз2-40 1МПз3-40 80 35k6 10 38 35 13 60 35 10 38,3 35 M20x1,5-8g 80 58
1МПз-50 1МПз2-50 1МПз3-50 110 45k6 14 48,5 44 8 72 35 10 38,3 45 M30x2-8g 110 82
1МПз2-80 140 70k6 20 74,5 - - - - - - 70 M48x3-8g 140 105

Маркировка

Редукторы 1МПз - 6

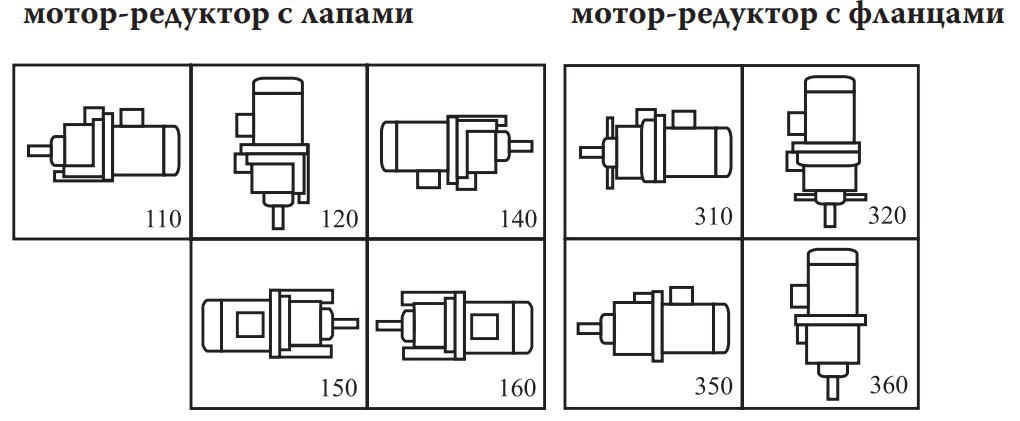

Конструктивное исполнение по способу монтажа

Редукторы 1МПз - 7
