Приборы SWH оснащены встроенными элементами системы управления SIRe, которая обеспечивает полностью автоматическое, адаптивное для каждого типа помещений, управление процессом обогрева.

Область применения оборудования данного типа достаточно широка, поскольку вследствие низкого уровня шума помимо производственных и складских объектов появляется возможность применять их на объектах торгового, культурного и спортивного назначения.

Модельный ряд тепловентиляторов SWH

SWH, стандартное исполнение;
SWH ЕС оборудован энергосберегающим ЕС-мотором и имеет функцию регулирования скорости вращения вентилятора по ступеням.

Конструктивные особенности тепловентиляторов SWH

Приборы адаптированы для работы с системой управления SIRe, которая может быть настроена в соответствии с любыми пожеланиями пользователя;
Очень низкий уровень шума;
Пять режимов скорости;
Монтаж на стене или потолке;
Стандартный теплообменник рассчитан на работу до +150 °C при давлении до 10 бар;
Оснащен индивидуально регулируемыми направляющими;
Максимальная температура окружающей среды +40 °C;
Теплообменник имеет медную трубную систему с алюминиевым оребрением. Соединительные патрубки гладкие. Соединение с магистралью пайкой или безрезьбовым;
Большой выбор приборов управления и принадлежностей;
Коррозионно-стойкий корпус выполнен из оцинкованного стального листа окрашенного порошковым напылением. Цветовой код: RAL 9016, NCS S 0500-N (белый). Окраска в другие цвета, или поставка неокрашенных изделий возможна по специальному запросу. Направляющие выполнены из алюминия.

Технические характеристики тепловентиляторов SWH

Модель	*Мощность^1,2**	*Расход воздуха²**	*Расход воздуха²**	*Мощность звука³**	*Звуковое давление^2,4**	*∆t^{_1,2, 5}**	*Объем воды⁶**	Напряжение	Ток	Вес
Модель	[кВт]	[м³/ч]	[м³/сек]	[дБ(A)]	[дБ(A)]	[°C]	[л]	[В]	[A]	[кг]
Тепловой вентилятор SWH (IP44)
SWH02	6,8/11	450/1000	0,15/0,31	56	19/40	38/30	1,3	230B~	0,34	20
SWH12	8,7/17	760/2020	0,21/0,56	64	26/48	34/24	1,5	230B~	0,7	24
SWH22	19/29	1770/3370	0,49/0,94	70	40/55	31/25	2,7	230B~	1,2	34
SWH32	29/44	2670/5200	0,74/1,44	67	39/51	31/25	3,8	230B~	1,7	55
SWH33	32/53	2250/4450	0,62/1,23	66	38/50	41/35	5,2	230B~	1,7	59
Тепловой вентилятор с ЕС-мотором SWH EC (IP44)
Модель	Мощность*^1,2	Расход воздуха*²	Расход воздуха*²	Мощность звука*³	Звуковое давление*^2,4	*∆t^{_1,2, 5}**	Объем воды*⁶	Напряжение	Ток*⁷	Вес
Модель	[кВт]	[м³/ч]	[м³/сек]	[дБ(A)]	[дБ(A)]	[°C]	[л]	[В]	[A]	[кг]
SWHEC02	6,8/11	530/1000	0,15/0,28	56	25/40	38/31	1,3	230B~	0,2/0,7	20
SWHEC12	8,7/17	760/2020	0,21/0,56	63	22/48	33/24	1,5	230B~	0,4/1,1	24
SWHEC22	19/29	1770/3370	0,49/0,94	72	43/56	31/25	2,7	230B~	1,1/1,2	34
SWHEC32	28/44	2670/5200	0,74/1,44	67	35/51	31/24	3,8	230B~	1,1/1,7	55
SWHEC33	32/53	2250/4500	0,63/1,25	65	33/50	41/35	5,2	230B~	1,2/1,8	59

*1) Для температуры воды 80/60 °C и воздуха на входе +15 °C.
*2) Для положения скорости 1 и 4.
*3) Мощность звука (LWA) измерена в соответствии с ISO 27327-2: 2014, Тип установки E.
*4) Звуковое давление (LpA). Условия: Расстояние до прибора 5 метров. Фактор направленности 2. Эквивалентная площадь звукопоглощения 200 м2.
*5) ∆t^_* = увеличение температуры проходящего воздуха.
*6) Объем воды в теплообменнике.
*7) Для положения скорости 4 и 5.

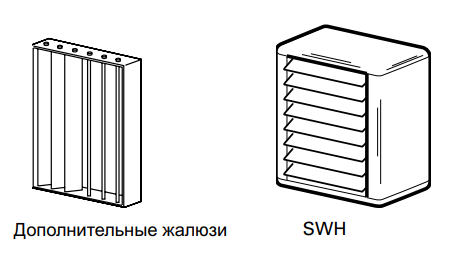

Тепловентиляторы SWH (2)

Модель	Длина струи [m]	Длина струи, дополнительные жалюзи [m]
SWH02	7	-
SWH12	11	17
SWH22	19	25
SWH32	25	33
SWH33	23	29
SWHEC02	7	-
SWHEC12	11	17
SWHEC22	19	25
SWHEC32	25	33
SWHEC33	23	29

Расстояния по длине продува указаны для 4-ой скорости вращения вентилятора и комнатной температуры +18 °C. Длина продува определяется по прямой, перпендикулярной тепловентилятору, как расстояние, на котором скорость потока снижается до 0,5 м/сек.

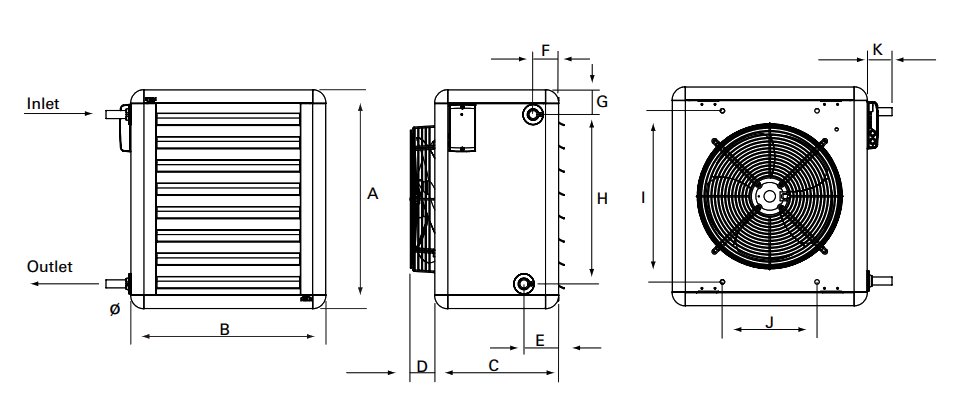

Габаритные размеры тепловентиляторов SWH

Тепловентиляторы SWH (3)

Модель
Модель	A[mm]	B[mm]	C[mm]	E[mm]	F[mm]	G[mm]	H[mm]	I[mm]	J[mm]	K[mm]	Ø[mm]
SWH02, SWHEC02	525	515	320	95	70	70	390	405	260	70	22
SWH12, SWHEC12	600	535	340	95	70	70	465	470	260	70	22
SWH22, SWHEC22	725	680	370	100	70	70	585	580	400	75	28
SWH32/33, SWHEC32/33	850	820	450	100	70	70	710	700	530	75	28

Модель			D [mm]
SWH02			40
SWH12			70
SWH22			50
SWH32/33			102

Модель						D [mm]
SWHEC02						110
SWHEC12						85
SWHEC22						35
SWHEC32/33						100
