Тепловентиляторы SWL

Тепловентиляторы SWL с подводом горячей воды имеют низкий уровень шума. Они применяются для обогрева промышленных помещений большого объема, то есть там, где данный вид оборудования используется традиционно, однако, низкий уровень шума и привлекательный дизайн дают возможность расширить сферу обычного применения и использовать их для обогрева, например, магазинов, выставочных залов, объектов культурного и спортивного назначения.

Тепловентиляторы серии SWL имеют оптимальное сочетание возможности комфортного обогрева с практически бесшумным режимом работы. Низкий уровень шума является приоритетным требованием для многих мест установки подобного оборудования.

Тепловентиляторы имеют высокую производительность и обеспечивают наиболее экономичный, с точки зрения стоимости оборудования, вид обогрева. Приборы просты в установке и обслуживании, что дополнительно снижает эксплуатационные затраты. Любые загрязнения легко удаляются с теплообменника аппарата.

Преимущества тепловентиляторов SWL

• Низкий уровень шума;
• Две или пять скоростей вращения вентилятора в зависимости от выбранной схемы управления;
• Большой выбор приборов управления и принадлежностей;

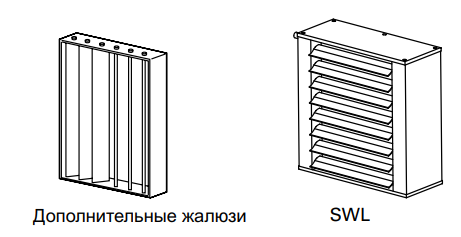

• Положение направляющих жалюзи регулируется индивидуально только в горизонтальной плоскости;
• Монтаж на стене или потолке. Скобы поставляются как принадлежность;
• Стандартный теплообменник рассчитан на работу до +150 °C при давлении до 10 бар;
• Коррозионно-стойкий корпус выполнен из оцинкованного стального листа окрашенного порошковым напылением. Цветовой код: RAL 9016, NCS S 0500-N (белый). Окраска в другие цвета, или поставка неокрашенных изделий возможна по специальному запросу. Направляющие выполнены из алюминия.

Mонтаж тепловентиляторов SWL

Аппараты могут устанавливаются стационарно на стене с направлением потока воздуха в горизонтальном направлении и на потолке – в вертикальном. При креплении на стену соединительные патрубки не могут быть направлены вниз или вверх. При использовании секций фильтра, рециркуляции и т.д., они соединяются между собой внизу, а затем вся конструкция крепится к стене или к потолку монтажными элементами соответствующей прочности. Скобы поставляются как принадлежность.

Мотор вентилятора подключается к вынесенной клеммной коробке, которая устанавливается на стене рядом с тепловентилятором. При использовании камеры секции фильтра отверстия для питающих кабелей делаются в корпусе тепловентилятора при монтаже.

Подсоединение теплообменника тепловентиляторов SWL

Простым поворотом аппарата соединительные патрубки могут быть расположены с любой стороны. Теплообменник состоит из медных трубок с алюминиевым оребрением с шагом 2мм. Соединение подводящих трубопроводов к гладким патрубкам теплообменника производится пайкой или с помощью фитингов безрезьбовых соединений.

Для нормальной эксплуатации необходимо установить клапана дренажа и воздухоудаления . Они не включены в объем поставки. Места подсоединения подающего и обратного трубопроводов показаны на рисунке с основными размерами.

Технические характеристики тепловентиляторов SWL

*1 ) Для температуры воды 80/60 °C и воздуха на входе +15 °C.
*2 ) Мощность звука (LWA) измерена в соответствии с ISO 27327-2: 2014, Тип установки E.
*3 ) Звуковое давление (LpA). Условия: Расстояние до прибора 5 метров. Фактор направленности 2. Эквивалентная площадь звукопоглощения 200 м2 . При низком/высоком расходе воздуха.
*4 ) ∆t = Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха.
*5 ) Объем воды в теплообменнике.

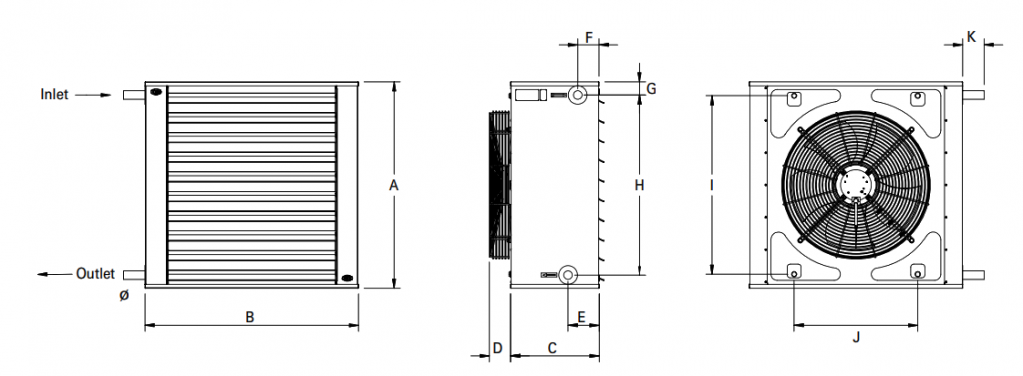

Габаритные размеры тепловентиляторов SWL
