Тепловой вентилятор серии SWS с подводом горячей воды предназначен для обогрева помещений различного назначения, где обычно используются тепловентиляторы, таких как, цеха промышленных предприятий, мастерские и складские помещения.
Тепловые вентиляторы устанавливаются на стену. Простым поворотом аппарата соединительные патрубки могут быть расположены как с левой, так и с правой стороны.
В силу значительной единичной мощности приборы обычно используют для обогрева помещений большого объема. Они обеспечивают быстрый и эффективный обогрев.
Тепловентиляторы имеют высокую производительность и обеспечивают наиболее экономичный, с точки зрения стоимости оборудования, вид обогрева. Приборы просты в установке и обслуживании, что дополнительно снижает эксплуатационные затраты. Любые загрязнения легко удаляются с теплообменника аппарата.
Конструктивные особенности тепловентиляторов SWS
- Монтаж на стене;
- Стандартный теплообменник рассчитан на работу до +150 °C при давлении до 10 бар;
- Оснащен индивидуально регулируемыми направляющими;
- Максимальная температура окружающей среды +40 °C;
- Теплообменник имеет медную трубную систему с алюминиевым оребрением. Соединительные патрубки гладкие. Соединение с магистралью пайкой или безрезьбовым;
- Корпусные элементы выполнены из оцинкованного стального листа. Повышенная коррозионная стойкость;
- Жалюзи из анодированного алюминия. Аппараты устанавливаются на стенах или на потолке.
Mонтаж тепловентиляторов SWS
Тепловентилятор монтируется стационарно на стене. Скобы поставляются как принадлежность.
Мотор вентилятора (модели 230В) соединен кабелем (1м) с вынесенной клеммной коробкой, которая крепится на стене поблизости от прибора. Для приборов с моторами на 400В 3ф подключение производится непосредственно на клеммник электродвигателя.
Подсоединение теплообменника тепловентиляторов SWS
Простым поворотом аппарата соединительные патрубки могут быть расположены с любой стороны. Теплообменник состоит из медных трубок с алюминиевым оребрением с шагом 2мм. Соединение подводящих трубопроводов к гладким патрубкам теплообменника производится пайкой или с помощью фитингов безрезьбовых соединений. Для нормальной эксплуатации необходимо установить клапана дренажа и воздухоудаления . Они не включены в объем поставки. Места подсоединения подающего и обратного трубопроводов показаны на рисунке с основными размерами.
Технические характеристики тепловентиляторов SWS
| Модель | Выходная мощность*1 [кВт] | Расход воздуха [м3/час] | Расход воздуха [м3/сек] | Мощность звука*2 [дБ(A)] | Звуковое давление*3 [дБ(A)] | ∆t*1,4[°C] | Длина струи*5 [м] | Объем воды*6 [л] | Напряжение [В] | Сила тока [A] | Вес [кг] | |||||||||||||||||
| SWS02 | 12 | 1260 | 0,35 | 65 | 50 | 16 | 7 | 1,3 | 230B~ | 0,36 | 14 | |||||||||||||||||
| SWS12 | 19 | 2340 | 0,65 | 73 | 57 | 13 | 10 | 1,5 | 230B~ | 0,63 | 18 | |||||||||||||||||
| SWS22 | 30 | 3560 | 0,99 | 74 | 58 | 14 | 14 | 2,7 | 230B~ | 0,94 | 26 | |||||||||||||||||
| SWS32 | 50 | 6300 | 1,75 | 80 | 64 | 13 | 19 | 3,8 | 230B~ | 2,16 | 45 | |||||||||||||||||
| SWS33 | 65 | 6090 | 1,69 | 80 | 64 | 18 | 17 | 5,2 | 230B~ | 2,16 | 45 | |||||||||||||||||
| SWS323 | 48 | 5890 | 1,64 | 77 | 62 | 13 | 16 | 3,8 | 400B3~ | 0,82 | 45 | |||||||||||||||||
| SWS333 | 62 | 5660 | 1,57 | 77 | 62 | 19 | 14 | 5,2 | 400B3~ | 0,83 | 45 | |||||||||||||||||
*1 ) Для температуры воды 80/60 °C и воздуха на входе +15 °C.
*2 ) Мощность звука (LWA) измерена в соответствии с ISO 27327-2: 2014, Тип установки E.
*3 ) Звуковое давление (LpA). Условия: Расстояние до прибора 5 метров. Фактор направленности 2. Эквивалентная площадь звукопоглощения 200 м2
. *4 ) ∆t = увеличение температуры проходящего воздуха.
*5 ) Расстояния по длине продува указаны для 4-ой скорости вращения вентилятора и комнатной температуры +18 °C. Длина продува определяется по прямой, перпендикулярной тепловентилятору, как расстояние, на котором скорость потока снижается до 0,5 м/сек.
*6 ) Объем воды в теплообменнике.

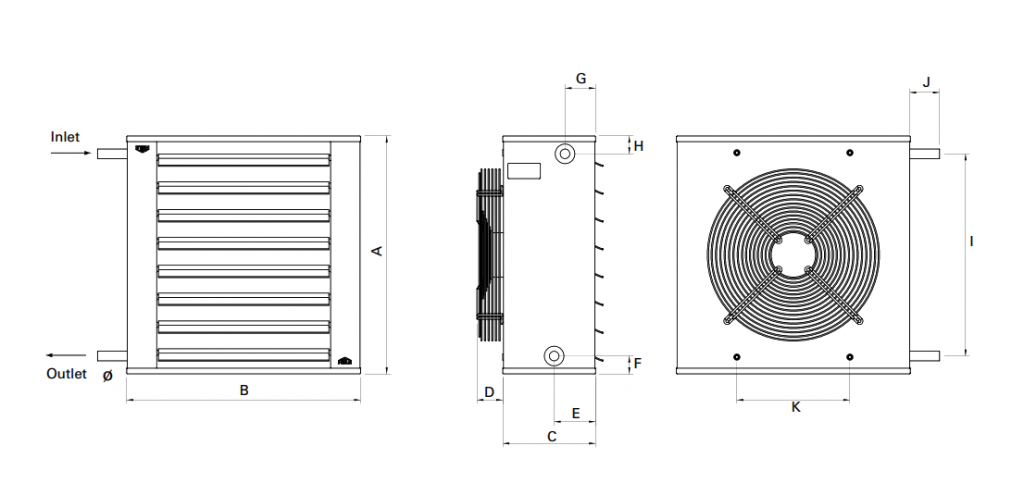

Габаритные размеры тепловентиляторов SWS
| Модель | A | B | C | D | E | F | G | H | I | J | K | Ø | ||||||||||||||
| [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | |||||||||||||||
| SWS02 | 470 | 520 | 210 | 50 | 95 | 40 | 70 | 40 | 390 | 65 | 260 | 22 | ||||||||||||||
| SWS12 | 545 | 540 | 215 | 60 | 95 | 40 | 70 | 40 | 465 | 65 | 260 | 22 | ||||||||||||||
| SWS22 | 675 | 690 | 215 | 60 | 100 | 45 | 70 | 45 | 585 | 70 | 400 | 28 | ||||||||||||||
| SWS32(3)/33(3) | 800 | 830 | 315 | 35 | 100 | 45 | 70 | 45 | 710 | 70 | 530 | 28 | ||||||||||||||
