Тепловентиляторы SWX

Тепловые вентиляторы на горячей воде серии SWX предназначены для работы в неблагоприятных условиях, при которых предъявляются повышенные требования к материалу корпуса и высокой надежности комплектующих.

Имеются приборы для использования в условиях высокой коррозионной активности и сильной запыленности, в помещениях с высокой температурой и в зонах с временными взрывоопасными условиями.

Тепловентиляторы имеют длительный срок службы при весьма низких эксплуатационных затратах. Оптимальный дизайн корпуса облегчает установку и ускоряет сервисное обслуживание.

Тепловентиляторы SWX имеют прочный корпус, изготовленный из материалов, способных выдерживать работу в особых условиях. Положение направляющих жалюзи регулируется индивидуально только в горизонтальной плоскости. Передняя панель аппаратов SWX CS и SWX D легко открывается для регламентной чистки. У моделей серии SWX CE и SWX H предусмотрен быстросъемный инспекционный люк.

Модельный ряд тепловентиляторов SWX

• SWX CS/CE - для работы во влажной и коррозионно-активной среде, например, в помещениях сооружений на море или химической промышленности. Аппараты SWX CS имеют; теплообменник из нержавеющей стали, а у моделей SWX CE теплообменник с покрытием из эластичной эпоксидной смолы. Класса коррозионной стойкости C5-M;
• SWX D - для помещений промышленных предприятий с высокой запыленностью, например, деревообрабатывающих цехов;
• SWX H - для работы в помещениях с температурой до 70°C, таких как цеха предварительного твердения бетона в строительной промышленности и дезинфекции в молочной промышленности.

Преимущества тепловентиляторов SWX

• Температура теплоносителя до +150 °C давление 16 бар;
• Максимальная температура окружающей среды +70 °C;
• Высокая степень защиты, IP65;
• Серии SWX CS/CE/D поставляются со скобами для установки на стене или на потолке. Серия SWX H имеет скобу для установки на стене.

Используемые материалы тепловентиляторов SWX

SWX CS

• Элементы корпуса, монтажные скобы и трубная система теплообменника из кислотостойкой нержавеющей стали, EN 1.4404;
• Оребрение теплообменника из алюминия с нанопокрытием;
• Оребрение теплообменника из алюминия с нанопокрытием.

SWX CE

• Элементы корпуса, монтажные скобы и трубная система теплообменника из кислотостойкой нержавеющей стали, EN 1.4404;
• Теплообменник с медной трубной системой и оребрением из алюминия окрашиваются методом катодного электроосаждения (ElectroFin E-coat). Это означает, что на 100% поверхностей наносится глубокое покрытие эластичной эпоксидной смолы. Снижение теплосъема составляет не более 1%.

SWX D

• Элементы корпуса, монтажные скобы и трубная система теплообменника из кислотостойкой нержавеющей стали, EN 1.4404;
• Трубная система теплообменника из меди с оребренинием из алюминия;
• Расстоянием между пластинами оребрения 4.2 мм, что минимизирует возможность блокирования теплообменника частицами пыли.

SWX H

• Элементы корпуса, направляющие решетки выдува и монтажные скобы выполнены из нержавеющей стали, EN 1.4404;
• Трубная система теплообменника из меди, а её оребрение из алюминия с гидрофильным покрытием, которое облегчает очистку и увеличивает срок службы.

Mонтаж тепловентиляторов SWX

SWX CS / CE / D Аппараты могут устанавливаются стационарно на стене с направлением потока воздуха в горизонтальном направлении и на потолке – в вертикальном. Поставляется в комплекте со скобами навески на стену и на потолок. Минимальные расстояния до окружающих поверхностей показаны на рисунке с основными размерами.

SWX H Тепловые вентиляторы установливаются на стену. Монтажные скобы входят в комплект поставки. Минимальные расстояния до окружающих поверхностей показаны на рисунке с основными размерами.

Электродвигатель вентилятора подключается к отдельной клеммой коробке, которая устанавливается на стену рядом с тепловым вентилятором (кабель длиной 0,85м).

Простым поворотом аппарата соединительные патрубки могут быть расположены с любой стороны.

Технические характеристики тепловентиляторов SWX

*1 ) Для температуры воды 80/60 °C и воздуха на входе +15 °C.
*2 ) Условия: Расстояние до прибора 5 метров.
*3 ) ∆t= подогрев потока при максимальной мощности.
*4 ) Объем воды в теплообменнике.
*5 ) Для температуры воды 80/60 °C и воздуха на входе +40 °C.

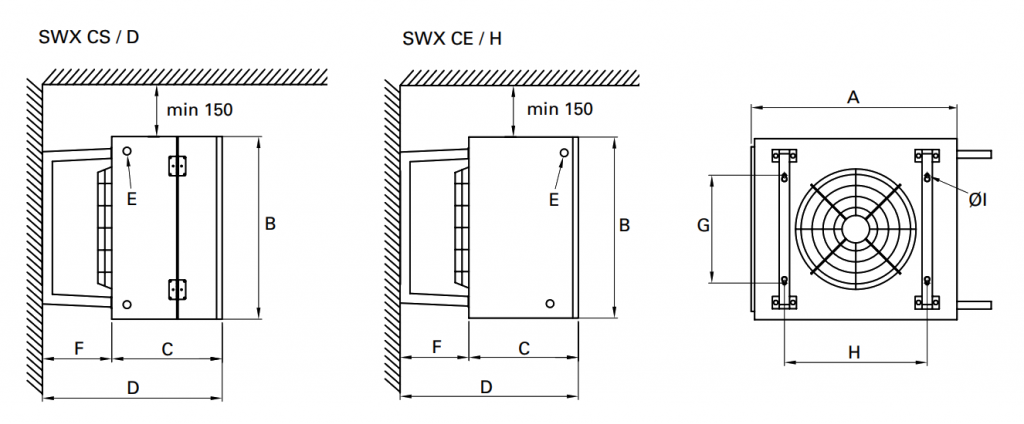

Габаритные размеры тепловентиляторов SWX
