TS-K02-90 Термостат защиты электрокалорифера от перегрева (+90 °C)

Заказать термостат

Канальные защитные термостаты TS-K02-90 и TU-K02-90 используются для защиты электрокалорифера вентиляционной установки от перегрева в случае подачи избыточной мощности или остановки вентилятора (электродвигателя). Защитный термостат конструктивно состоит из защитной гильзы, в которую помещён биметаллический термостат в изолированном корпусе. Подключение к системе автоматики производится через клеммную колодку внутри корпуса или с помощью комплектного кабеля.

Принцип работы защитного термостата состоит в том, что в момент выхода температуры в канале вентиляционной системы (между нагревательных элементов электрокалорифера) за пределы уставки в 90 градусов происходит нагрев гильзы и срабатывание термостата. В момент, когда температура в канале вентиляционной установки превышает уставку, контакты защитного термостата размыкаются и выдают сигнал на систему автоматизации или размыкают цепи управления нагрузкой. После того как причина перегрева будет устранена термостат автоматически возвращается в исходное состояние и дает разрешение на повторный запуск вентустановки.

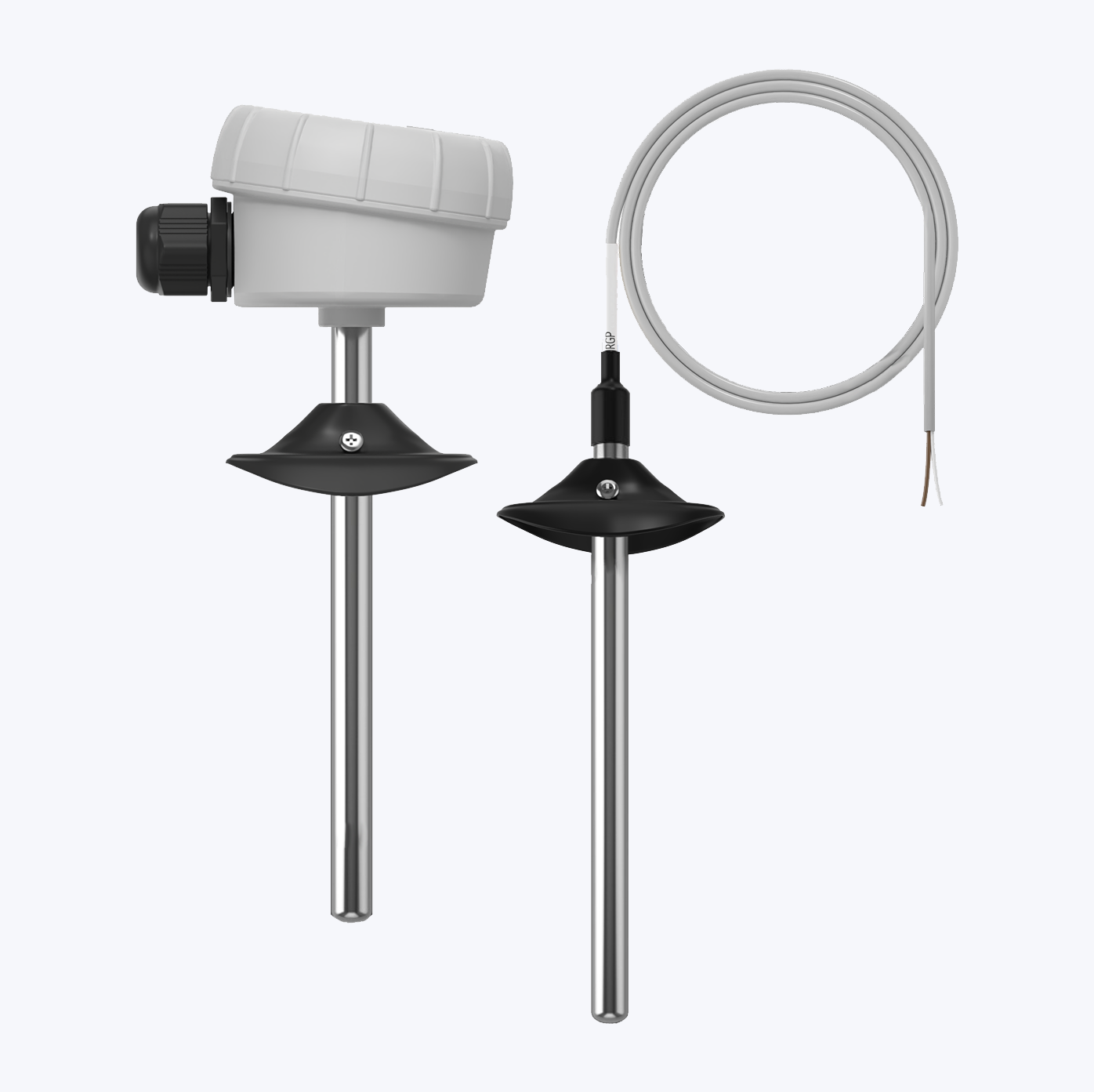

Термостат защиты электрокалорифера выпускается в двух конструктивных исполнениях – с корпусом ABS или с кабельным выводом длиной 0,5 м. Подключение выполняется на клеммный блок внутри корпуса или напрямую на провода (рекомендуется использовать клеммные коробки для защиты от влаги). В качестве защитной гильзы может выступать трубка из нержавеющей стали, заглушенная на конце или сварная гильза AISI диаметром 10 мм и толщиной стенок 0,5 мм.

Технические данные

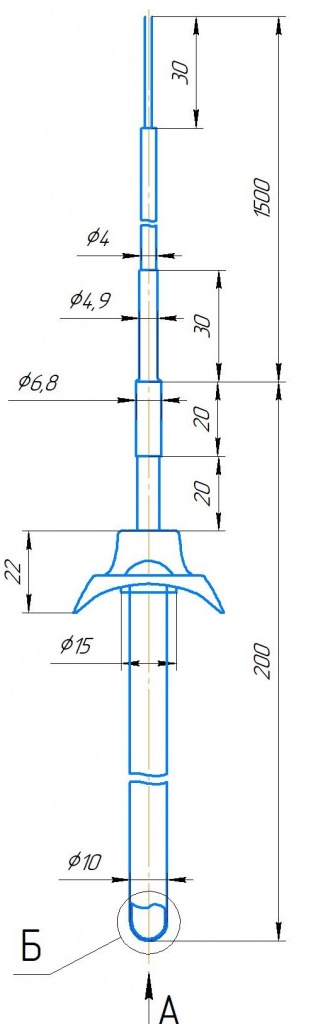

Чертеж

Артикулы
