Цифровой многофункциональный регулятор температуры RT-800 предназначен для контроля и поддержания заданного температурного режима по сигналам от выносного датчика температуры в помещениях, овощехранилищах, системах водяного отопления и т.п. путем включения/выключения нагревательной или охлаждающей установки.
Применяется в системах, требующих постоянный контроль температуры, поддержание теплового режима на объекте в заданном диапазоне.
Особенности цифрового многофункционального регулятора температуры RT-800
- диапазон регулируемых температур от -30 до +140 °С;
- выносной датчик температуры RT823 (тип чувствительного элемента KTY81/210), поставляется в комплекте;
- выбор режима работы - «Нагрев» или «Охлаждение»;
- регулируемый гистерезис температуры 0,5…30 °С;
- дополнительная контактная группа для подключения аварийной сигнализации;
- аварийная индикация табло при превышении температуры на 5 °С выше установленной (мигание индикации табло с частотой 0,5 Гц);
- возможность ограничения максимальной длительности работы и минимального времени простоя нагревательной/охлаждающей установки;
- возможность установки времени задержки включения регулятора температуры после подачи питания;
- регистрация с сохранением в памяти минимального и максимального значения измеряемой температуры;
- защита настроек регулятора температуры посредством пароля;
- коррекция показаний датчика температуры в интервале ± 9,9 °С;
- контроль исправности выносного датчика температуры;
- максимальный ток нагрузки 16 А.
Регулятор температуры управляет нагревательным (охлаждающим) электрооборудованием в одном из двух режимов - «Обогрев» или «Охлаждение».
Режим работы «Обогрев»
При понижении температуры в зоне температурного контроля ниже значения, установленного на терморегуляторе, контакты исполнительного реле замкнуты, нагревательное оборудование включено.
При достижении установленного значения температуры регулятор температуры отключает нагревательную установку.
При снижении температуры на величину установленного гистерезиса контакты исполнительного реле замыкаются, нагревательное оборудование вновь включено.
Режим работы «Охлаждение»
При увеличении температуры в зоне температурного контроля, превышающем установленное значение на терморегуляторе, контакты исполнительного реле замкнуты, оборудование охлаждения (вентилятор, кондиционер) включено.
При достижении установленного значения температуры регулятор температуры отключает оборудование охлаждения.
При повышении температуры на величину установленного гистерезиса контакты исполнительного реле замыкаются, оборудование вновь включено.
Технические характеристики цифрового многофункционального регулятора температуры RT-800
| Артикул | EA07.001.017 |
| Код ETIM | EC000194 |
| Напряжение питания, В | 100…264 AC/DC |
| Максимальный коммутируемый ток, А | 16 AC-1 |
| Максимальный ток катушки контактора | 3 АС-15 |
| Максимальная мощность нагрузки | см. таблицу 1 РЭ |
| Контакт | 1NO (нормально открытый) |
| Диапазон регулируемых температур, °С | -30…+140 |
| Диапазон измеряемых температур, °С | -50…+150 |
| Гистерезис, °С | 0,5…30 |
| Дискретность отображения и шаг установки, °С | |
| - в диапазоне ≤ -10 °С до ≤ +100 °С | 0,1 |
| - в диапазоне ≥ -10 °С до - 30, и ≥+100 до +150 °С | 1 |
| Погрешность измерения температуры, % | ±0,8 и 2 ед. МЗР |
| Температурная коррекция датчика, °С | ± 9,9 |
| Задержка включения после подачи питания, мм÷сс | 00:00÷09:59 |
| Максимальная длительность работы*, чч÷мм | 00:00÷09:59 |
| Максимальная длительность простоя*, чч÷мм | 00:00÷09:59 |
| Время входа в рабочий режим, с | < 5 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Потребляемая мощность, Вт | 2 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 60х125х90 |
| Подключение | евророзетка |
| Тип корпуса | переходник вилка-розетка |
| Масса, кг | 0,270 |
| Тип датчика | RT |
| Чувствительный элемент датчика | полупроводниковый KTY81/210 |
| Диапазон рабочих температур, °С | -5...+60 |
| Степень защиты | IP44 |
| Габариты (Øˣh) | 5x30 |
| Подключение | провод 2х0,34 мм² длина 2,5 м |
| Вес с проводом, кг | 0,060 |
| * - при установке значения «00:00» данная функция не используется, ограничение по времени отсутствует. | |

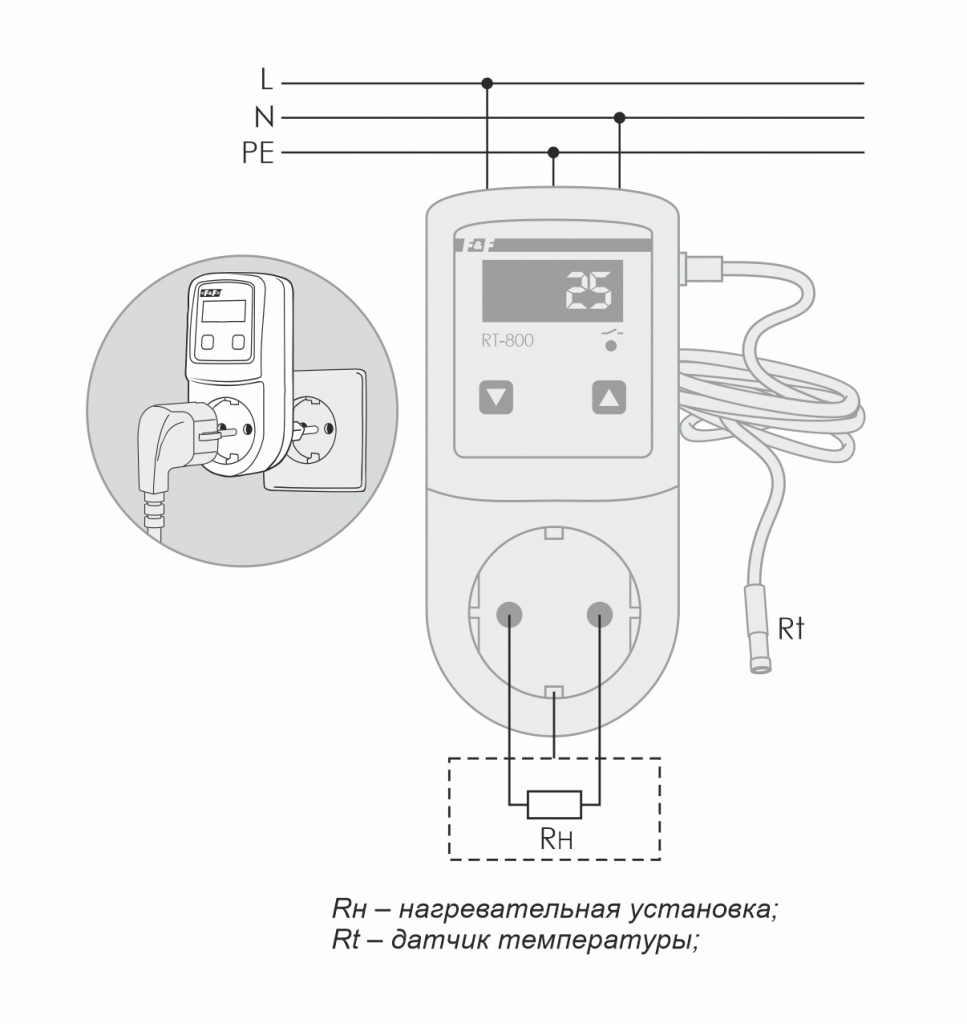

Схема подключения цифрового многофункционального регулятора температуры RT-800
