Цифровой регулятор температуры RT-820M-RTC предназначен для контроля и поддержания заданного температурного режима в помещениях, овощехранилищах, системах водяного отопления и т.п. в зависимости от суточного / недельного расписания, путем включения/выключения нагревательной или охлаждающей установки. Измерение температуры осуществляется выносным датчиком.
Применяется в системах, требующих постоянный контроль температуры, поддержание теплового режима на объекте в заданном диапазоне по суточному или недельному расписанию.
Особенности цифрового регулятора температуры RT-820M-RTC
- выбор режима работы: «Нагрев» или «Охлаждение»;
- поддержание температуры по суточному/недельному расписанию;
- оперативная смена программ управления, благодаря наличию 4 списков групп программ;
- встроенная литиевая батарея, поддерживающая работу часов реального времени в течение не менее 2-х лет после отключения напряжения питания;
- возможность ограничения максимальной длительности работы и минимального времени простоя нагревательной/охлаждающей установки;
- возможность установки времени задержки начала работы регулятора после подачи питания;
- защита настроек регулятора температуры посредством пароля;
- коррекция показаний датчика температуры в интервале ±9,9 °С;
- 140 ячеек памяти;
- индикация текущего времени, режима работы, действующей и заданной температуры.
Принцип работы цифрового регулятора температуры RT-820M-RTC

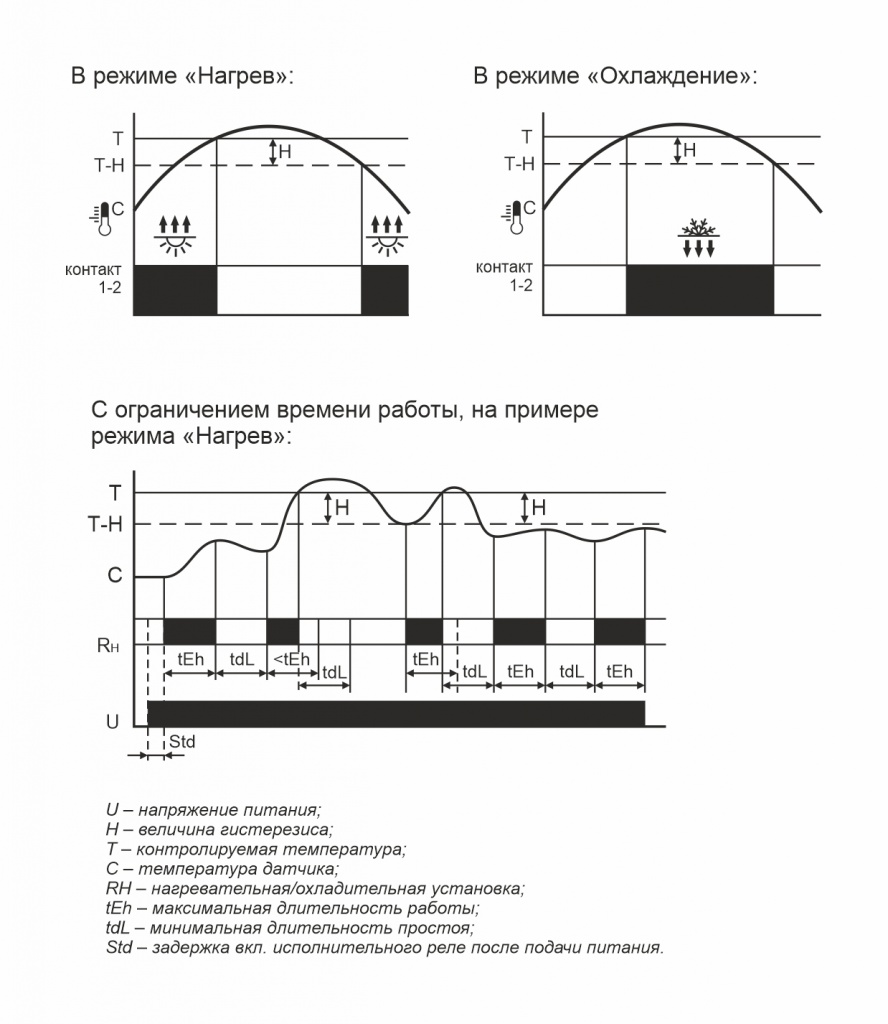

Регулятор температуры может работать в одном из трех режимов:
Режим «Отключено» (OFF)
Данный режим отображает время, режим работы, измеренную температуру. Управление нагревательной / охлаждающей установкой не производится.
Ручной режим (hand)
Данный режим отображает время, режим работы, установленную и измеренную температуры. Установка температуры производится самим пользователем. Установленная температура будет поддерживаться постоянно (независимо от дня недели и времени) до момента ее изменения пользователем.
Автоматический режим (APG1…APG4)
Данный режим отображает время, режим, номер выполняемой программы, установленную и действующую температуры. Если в данный период времени температура не задана, то данный режим отображает время, режим работы, номер выполняемой программы и значение OFF.
Если во время отображения номера выполняемой программы отображается точка около символа «Р», это обозначает, что установленная температура является временной.
Технические характеристики цифрового регулятора температуры RT-820M-RTC
| Артикул | EA07.001.020 |
| Код ETIM | EC001446 |
| Напряжение питания, В | 24…264DC/30…264 AC |
| Максимальный коммутируемый ток, А | 16 AC-1 |
| Номинальное напряжение контактов, В | 250 AC |
| Контакт | 1NO (нормально открытый) |
| Максимальная мощность нагрузки | см. табл. 1 |
| Максимальный ток катушки контактора | 3 / 240 В AC |
| Диапазон регулируемых температур, °С | -30…+140 |
| Диапазон измеряемых температур, °С | -50…+150 |
| Гистерезис регулируемый, °С | 0,5…30 |
| Дискретность отображения температуры, °С | 0,1 |
| Дискретность установки температуры, °С | 0,5 |
| Погрешность измерения, °С | ±0,8% и 2 ед. МЗР |
| Температурная коррекция датчика температуры, °С | ±9,9 |
| Задержка включения после подачи питания, мм÷сс | 00:00÷09:59 |
| Максимальная длительность работы*, чч÷мм | 00:00÷09:59 |
| Минимальная длительность простоя*, чч÷мм | 00:00÷09:59 |
| Выход сигнализации | транзисторный, открытый коллектор |
| - подключаемое напряжение, В | 12...24 DC |
| - ток, мА | <50 |
| Время выхода в рабочий режим, с | ≤ 5 |
| Тип батареи | Cr2032 |
| Погрешность хода часов, с/сут. | ±1 |
| Количество ячеек памяти | 140 |
| Дискретность установки времени, мин | 1 |
| Время сохранения заданной программы (при снятии напряжения питания), не менее, лет | 2 |
| Потребляемая мощность, Вт | 1,5 |
| Диапазон рабочих температур, °С | -25…+50 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Габариты (ШхВхГ), мм | 35х90х65 |
| Тип корпуса | 2S |
| Масса, кг | 0,280 |
| Монтаж | на DIN- рейке 35 мм |
| * - при установке значения «00:00» данная функция не используется, ограничение по времени отсутствует. | |
Схема подключения цифрового регулятора температуры RT-820M-RTC
