Дымосос ВД

Дымосос ВД

Дымососы типа ВД являются центробежными дутьевыми вентиляторами одностороннего всасывания, которые предназначены для подачи воздуха в топки паровых котлов.

Такими тягодутьевыми машинами комплектуются котлы с уравновешенной тягой паропроизводительностью 1 - 25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью 0,5 - 16 Гкал/ч.

Допускается применение дутьевых вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.

Заказать дымосос ВД

Варианты изготовления дымососов ВД

  • Вентиляторы №№ 15 - 17 поставляются отдельными узлами, размеры которых ограничены нормальным железнодорожным габаритом. Углы разворота улитки 0o, 90o, 180o и 270o.
  • Вентиляторы №№ 2,5 - 15,5; 8 - 12,5 поставляются заказчику в собранном виде на подставке и комплектно с электродвигателем.

Технические характеристики тягодутьевых машин (дымососов) ВД

Типоразмер
машины
Мощность
кВт
Частота
вращения
мин-1
Производи-
тельность
м3/час
Полное
давление,
Па
Масса, кг
ВД-2,5 3 3000 3300 207 38*
ВД-2,7 1,5 3000 1100 150 49*
ВД-3,5 5,5 3000 2200 265 55*
ВД-13,5 75 750 48000 288 2290**
ВД-15,5 250 1000 80000 625 3800**
ВД-18 315 750 97000 472 4300**
ВД-20 400 750 222000 970 4800**

* - масса для первого исполнения;
** - масса без электродвигателя.

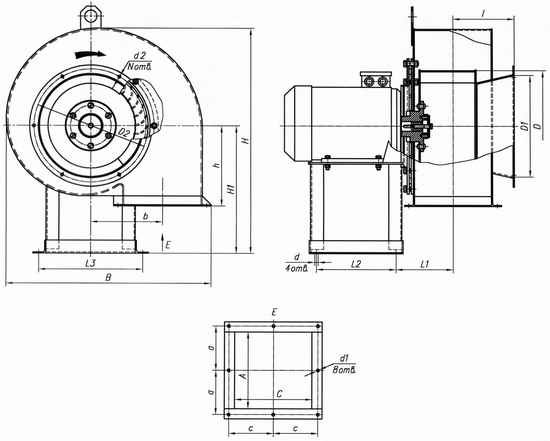

Габаритно-присоединительные размеры дымососов ВД

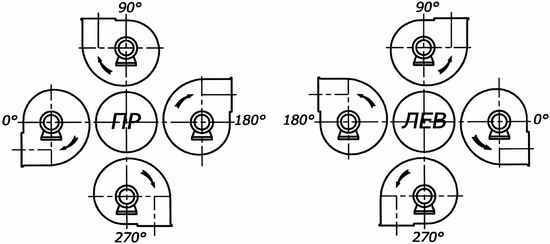

Схема углов разворота корпуса

Дымосос ВД - 1

Улитка вентиляторов изготовляется с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются.

Дымосос ВД - 2

Габаритные и присоединительные размеры тягодутьевых машин ВД

Типоразмер D D1 D2 H H1 h B b A C
ВД-2,5 255 252 280 542 320 185 466 162,5 175 175
ВД-2,7 270 252 280 556 315 198 502 175,5 160 189
ВД-3,5 360 286 350 587 272 272 658 227,5 253 250
ВД-3,5
(3000 мин-1)
360 286 350 587 272 272 658 227,5 200 250
Типоразмер a c l L1 L2 L3 d d1 d2 N
ВД-2,5 102,5 102,5 140 138 190 220 12 7 7 8
ВД-2,7 85 109 135 145 175 180 12 7 7 6
ВД-3,5 140 145 185 222 200 392 18 11 9 8
ВД-3,5
(3000мин-1)
140 145 185 222 200 392 18 11 9 8

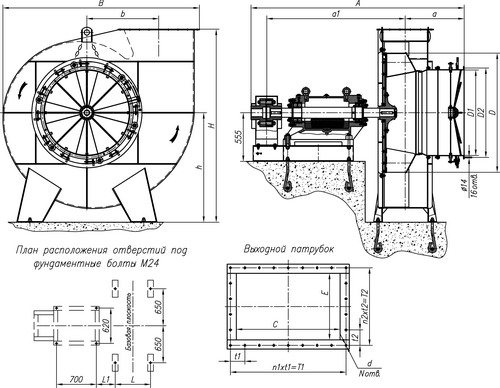

Габаритные и присоединительные размеры машин ВД-13,5; ВД-15,5; (исполнение 3)

Дымосос ВД - 3

Габаритные и присоединительные размеры тягодутьевых машин ВД-13,5; ВД-15,5

Типоразмер A A1 a B b D D1 D2 d C E
ВД Д 13,5 2448 1563 685 2295 820 1350 975 1020 14 790 506
ВД Д 15,5 2474 1544 750 2613 941,5 1550 1100 1175 18 907 578
Типоразмер H h L L1 t1 t2 T1 T2 N n1 n2
ВД Д 13,5 2203 1250 616 336 110 118 880 590 26 8 5
ВД Д 15,5 2597 1500 692 259 162 162 972 648 20 6 4

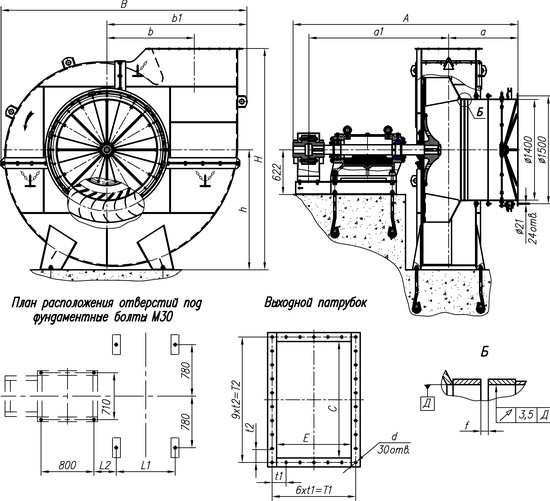

Габаритные и присоединительные размеры машин ВД-18; ВД-20,5 (исполнение 3)

Дымосос ВД - 4

Габаритные и присоединительные размеры машин ВД-18; ВД-20

Типоразмер A a a1 B b b1 H h E
ВД Д 18 3109 980 1909 3100 1093,5 1768 2780 1510 675
ВД Д 20 3128 964 1944 3418 1215 1948 3080 1670 750
Типоразмер C L1 L2 t1 t2 T1 T2 d f
ВД Д 18 1053 817 340 130 130 780 1170 18,5 10
ВД Д 20 1170 892 338 140 140 840 1260 21,5 11

Аэродинамические характеристики дымососов ВД

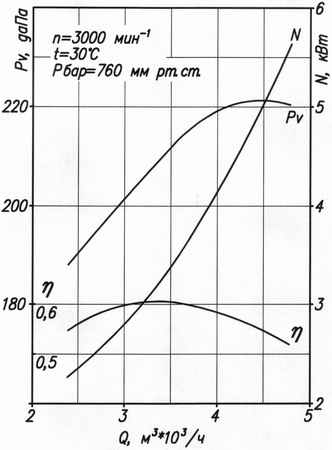

Аэродинамическая характеристика ВД-2,5

Дымосос ВД - 5

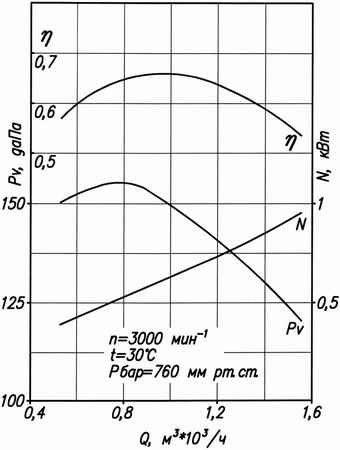

Аэродинамическая характеристика ВД-2,7

Дымосос ВД - 6

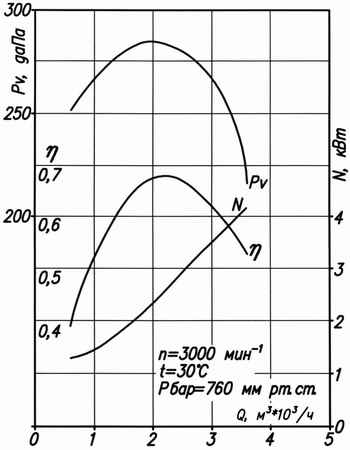

Аэродинамическая характеристика ВД-3,5

Дымосос ВД - 7

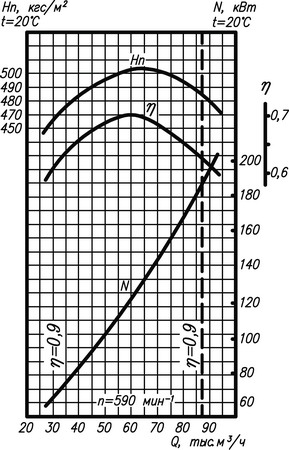

Аэродинамическая характеристика ВД-13,5

Дымосос ВД - 8

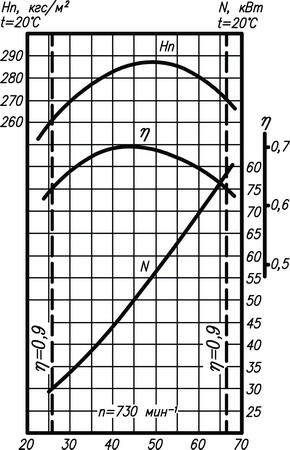

Аэродинамическая характеристика ВД-13,5

Дымосос ВД - 9

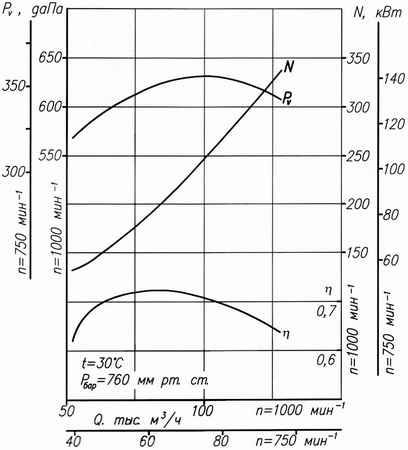

Аэродинамическая характеристика ВД-15,5

Дымосос ВД - 10

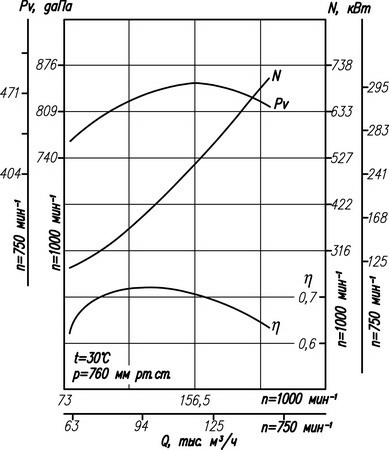

Аэродинамическая характеристика ВД-18

Дымосос ВД - 11

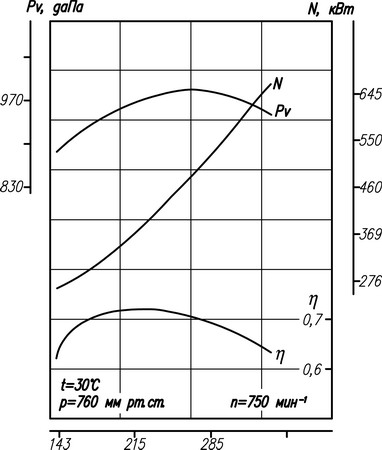

Аэродинамическая характеристика ВД-20

Дымосос ВД - 12
