Дымосос ВДН


Дымососы ВДН - это центробежные дутьевые вентиляторы одностороннего всасывания, которые  предназначены для подачи воздуха в топки паровых котлов.

Такими тягодутьевыми машинами комплектуются котлы с уравновешенной тягой паропроизводительностью 1...25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью 0,5...16 Гкал/ч.

Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве вентиляторов дымоудаления на газомазутных котлах с уравновешенной тягой.

Заказать дымосос ВДН

Условия эксплуатации дымососов ВДН

  • Для отсоса в дымовые трубы продуктов сгорания, а так же для нужд различных отраслей промышленности и сельского хозяйства.
  • Дымососы используются при температуре перемещаемых газов не выше 200 С и запыленности не более 2 м3.
  • Тягодутьевые машины предназначены для эксплуатации при температуре окружающего воздуха не ниже -30°С и не выше +40°С;
  • Максимально допустимая температура перемещаемой среды на входе в вентиляторы +200°С.
  • Тягодутьевые машины рассчитаны на на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 2, ГОСТ 15150-69).

Основные характеристики дымососов ВДН

  • Лопатки осевых направляющих аппаратов могут поворачиваться от угла 90o (всасывающее отверстие полностью перекрыто) до 0o
  • Направляющие аппараты дымососов рассчитаны на привод от электроисполнительного механизма типа МЭО, а также могут регулироваться вручную
  • Дымососы должны быть установлены на фундамент
  • Металлоконструкции дымососов должны покрываться снаружи слоем тепловой изоляции.

Технические характеристики дымососов ВДН

Типоразмер Мощность,
кВт
Частота
вращения,
мин-1
Производи-
тельность,
м3/час
Полное
давление,
Па

Масса,
кг

ВДН-6,3

5,5 1500 5120 125 325*

ВДН-8

11 1000 6700 99 505*
15 1500 10460 220 505*

ВДН-9

11 1000 9930 125 560*
15 1500 14900 283 560*

ВДН-10

11 1000 13620 155 630*
30 1500 20450 345 710*

ВДН-11,2

22 1000 19130 194 990*
45 1500 28750 444 1015*

ВДН-12,5

30 1000 26600 235 1165*
90 1500 39900 550 1390*

ВДН-13

132 1500 60000 510 1840*

ВДН-15

55 750 37500 220 2650**
75 1000 50000 370 2650**
315 1500 78000 820 2650**

ВДН-17

90 750 57000 260 3300**
160 1000 75000 380 3300**
630 1500 11000 1090 3300**

ВДН-19

200 1000 105000 580 4650**

ВДН-21

315 1000 135000 720 5400**

Габаритные и присоединительные размеры ВДН

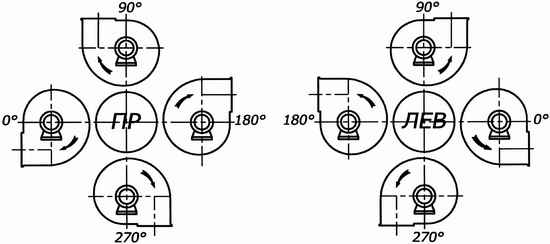

Схема углов разворота корпуса

Дымосос ВДН - 1

Улитка тягодутьевых машин типа ВДН изготовляется с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются.

Дымосос ВДН - 2

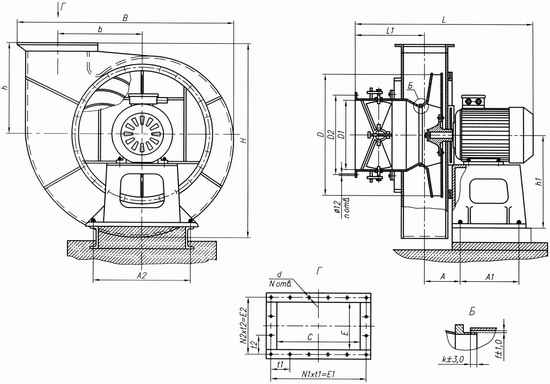

Габаритные и присоединительные размеры вентиляторов типа ВДН № 6,3 - 13 (1-е исполнение)

ТипоразмерDD1D2dAA1A2BbHhh1L

ВДН 6,3

630 418 460 12 236 330 610 1060 410 945 413 532 993

ВДН 8

800 530 570 12 277 330 610 1329 520 1172 523 580 1237

ВДН 9

900 530 570 14 296 330 610 1490 585 1322 593 580 1276

ВДН 10

1000 650 702 14 315 330 610 1650 650 1473 663 600 1342
                        1352

ВДН 11,2

1120 660 702 14 343 565 760 1843 728 1655 748 700 1455
                        1501

ВДН 12,5

1250 830 875 14 368 565 760 2051 813 1849 838 730 1618
                        1672
                        1742
                        1772

ВДН 13

1300 830 875 14 368 565 760 2051 813 1849 838 760 2058
ТипоразмерL1CEt1E1t2E2kfNN1N2n

ВДН № 6,3

330 315 236 122 366 95 285 20 2,5 12 3 3 6

ВДН № 8

487 400 300 90 450 118 354 19 3,0 16 5 3 12

ВДН № 9

510 450 338 100 500 97 388 12 3,5 18 5 4 12

ВДН № 10

555 500 375 92 552 85 425 10 4,0 22 6 5 12

ВДН № 11,2

577 560 420 121 605 118 472 16 5,0 18 5 4 12

ВДН № 12,5

671 625 470 135 675 104 520 13 5 18 5 5 16

ВДН № 13

717 625 580 75 675 63 630 14 5 38 9 10 16

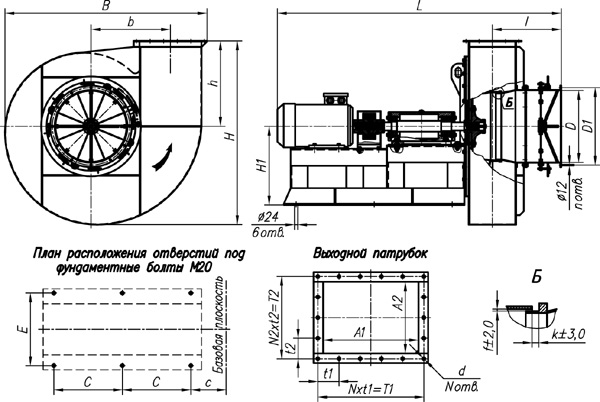

Габаритные и присоединительные размеры ВДН-6,3– ВДН-13 (3-е исполнение)

Дымосос ВДН - 3

Габаритные и присоединительные размеры вентиляторов типа ВДН №6,3-12,5 (3-е исполнение)

ТипоразмерA1A2BbCcDD1dELIH

ВДН № 6,3

315 236 1057 410 400 236 418 460 12 610 1474 330 945

ВДН № 8

400 300 1329 520 470 277 530 570 12 610 1903 487 1172

ВДН № 9

450 338 1490 585 540 296 530 570 14 610 2092 508 1322

ВДН № 10

500 375 1650 650 550 315 660 702 14 610 2158 555 1473
                    2168

ВДН № 11,2

560 420 1843 728 750 343 660 702 14 760 2493 577 1655
                    2539

ВДН № 12,5

625 470 2051 813 800 368 830 875 14 760 2656 671 1849
                    2710
                    2780
                    2810
ТипоразмерH1hT1t1T2t2kfNN1N2n

ВДН № 6,3

532 413 366 122 285 95 20 2,5 12 3 3 6

ВДН № 8

580 523 450 90 354 118 19 3,0 16 5 3 12

ВДН № 9

580 593 500 100 388 97 12 3,5 18 5 4 12

ВДН № 10

600 663 552 92 425 85 10 4,0 22 6 5 12

ВДН № 11,2

700 748 605 121 472 118 16 5,0 18 5 4 12

ВДН № 12,5

730 838 675 135 520 104 13 5,0 18 5 5 16

Габаритные и присоединительные размеры ВДН-6,3– ВДН-13 (5-е исполнение)

Дымосос ВДН - 4

Габаритные и присоединительные размеры вентиляторов типа ВДН №6,3-12,5 (5-е исполнение)

ТипоразмерA1A2BB1bC1c1C2c2DD1dd1E1E2

ВДН № 6,3

315 236 1057 1399 410 330 236 200 388 418 460 12 18 610 384

ВДН № 8

400 300 1329 1756 520 330 277 240 343 530 570 12 18 610 464

ВДН № 9

450 338 1490 1846 585 430 296 240 481 530 570 14 18 610 464

ВДН № 10

500 375 1650 2081 650 430 315 240 502 660 702 14 18 610 464
      2090       305 423           408

ВДН № 11,2

560 420 1843 2389 728 600 343 360 557 660 702 14 24 760 615
              400 517

ВДН № 12,5

625 480 2051 2692 813 600 368 400 541 830 875 14 24 760 605
      2716       405 519           635
      2758       410 498           700
      2758       450 459           700
ТипоразмерLlHhh1t1T1t2T2kfNN1N2n

ВДН № 6,3

1084 330 945 413 532 122 366 95 285 20 2,5 12 3 3 8

ВДН № 8

1307 487 1172 523 580 90 450 118 354 19 3,0 16 5 3 12

ВДН № 9

1466 508 1322 593 580 100 500 97 388 12 3,5 18 5 4 12

ВДН № 10

1530 555 1473 663 600 92 552 85 425 10 4,0 22 6 5 12

ВДН № 11,2

1786 577 1655 748 700 121 650 118 472 16 5,0 18 5 4 12

ВДН № 12,5

1904 671 1849 838 730 135 675 104 520 12 5,0 18 5 5 16

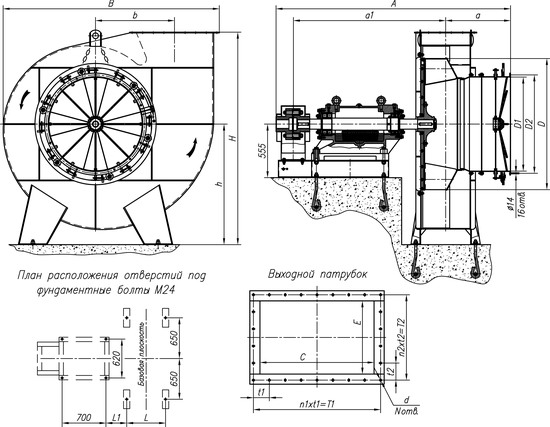

Габаритные и присоединительные размеры ВДН-13, ВДН-15, ВДН-17 (3-е исполнение)

Дымосос ВДН - 5

Габаритные и присоединительные размеры вентиляторов типа ВДН №13 - 17 (3-е исполнение)

ТипоразмерAA1aBbDD1dd2CEH

ВДН № 13

2518 1621 712 2051 812,5 830 875 12 14 625 580 1938

ВДН № 15

2401 1506 715 2537 975 1100 1175 14 18 750 560 2328

ВДН № 17

2463 1540 743 2857 1105 1100 1175 14 18 850 632 2648
ТипоразмерhL1L2L3t1t2T1T2NN2n1n2

ВДН № 13

1100 500 690 337 75 63 675 630 16 38 9 10

ВДН № 15

1400 650 674 230 165 160 825 640 16 18 5 4

ВДН № 17

1600 650 746 228 184 175 920 700 16 18 5 4

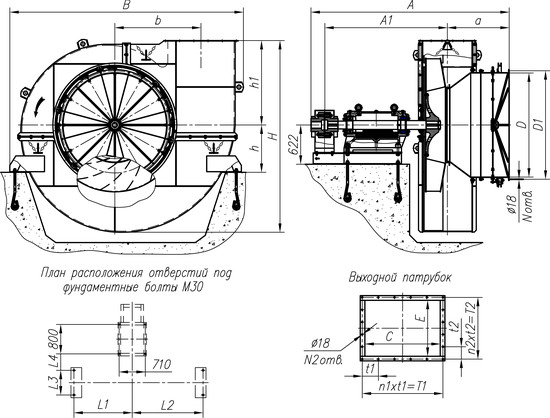

Габаритные и присоединительные размеры тягодутьевых машин типа ВДН №19 и №21 (3-е исполнение)

Дымосос ВДН - 6

Габаритные и присоединительные размеры тягодутьевых машин типа ВДН №19-22 (3-е исполнение)

ТипоразмерAA1aBbDD1CEHhh1

ВДН № 19

3065 1921 924 3209 1235 1245 1325 950 707 2810 750 1230

ВДН № 21

3143 1943 980 3703 1365 1650 1720 1050 780 3041 750 1340

ВДН № 22

3180 1960 1000 4476 1650 1650 1720 1540 818 3578 850 1464
ТипоразмерL1L2L3L4t1t2T1T2NN2n1n2

ВДН № 19

1437 1740 600 461 267,5 205 1070 820 16 16 4 4

ВДН № 21

1585 1926 670 448 225 172 1125 860 12 20 5 5

ВДН № 22

1850 2444 600 500 330 232,5 1650 930 12 18 5 4

Аэродинамические характеристики

Вентиляторов дутьевых ВДН

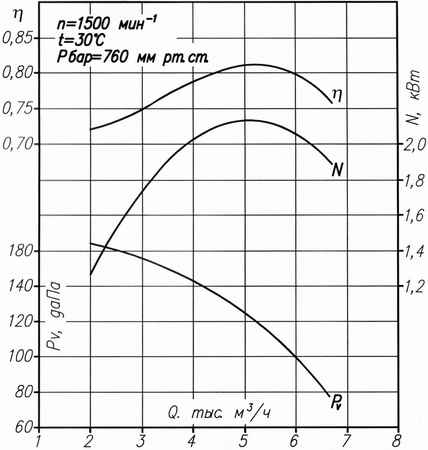

Аэродинамическая характеристика ВДН-6,3

Дымосос ВДН - 7

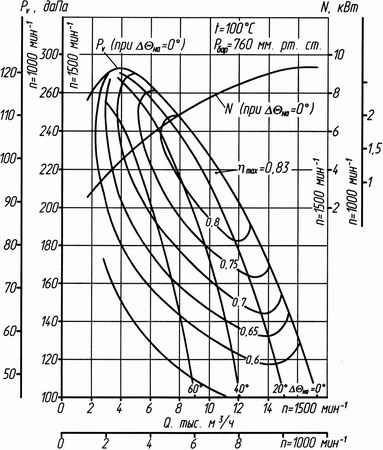

Аэродинамическая характеристика ВДН-8

Дымосос ВДН - 8

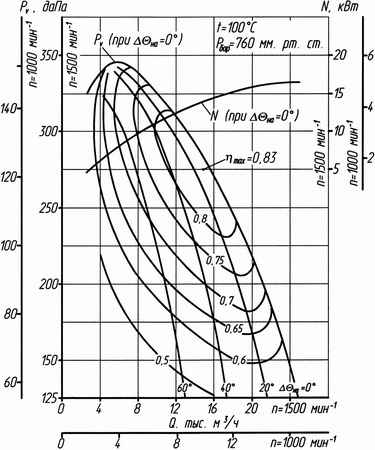

Аэродинамическая характеристика ВДН-9

Дымосос ВДН - 9

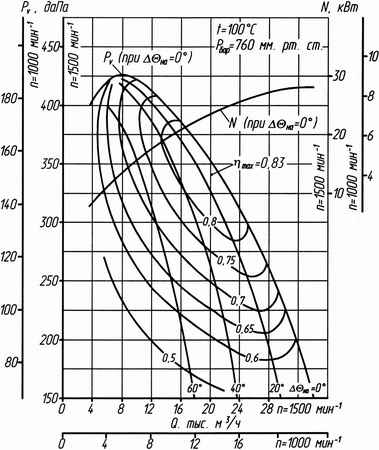

Аэродинамическая характеристика ВДН-10

Дымосос ВДН - 10

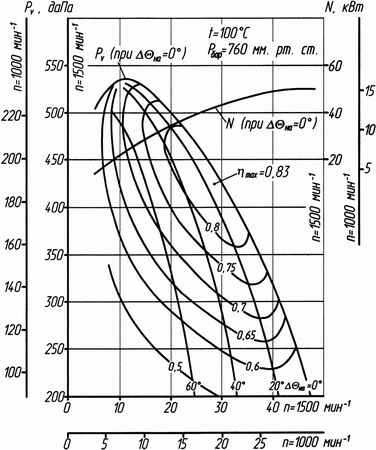

Аэродинамическая характеристика ВДН-11,2

Дымосос ВДН - 11

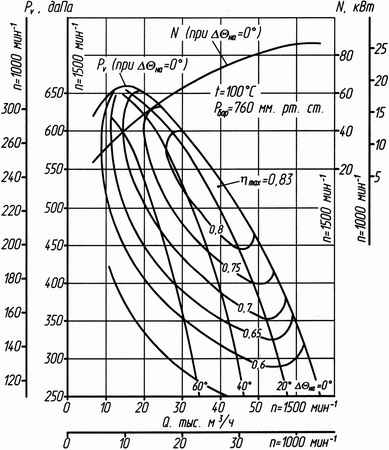

Аэродинамическая характеристика ВДН-12,5

Дымосос ВДН - 12

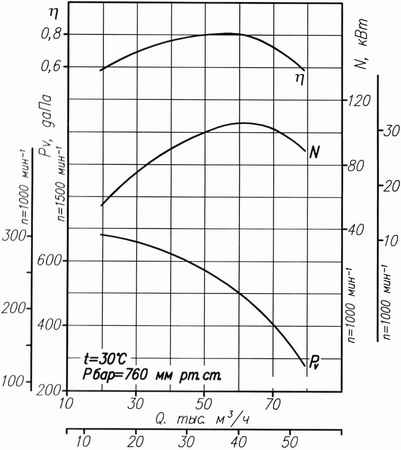

Аэродинамическая характеристика ВДН-13

Дымосос ВДН - 13

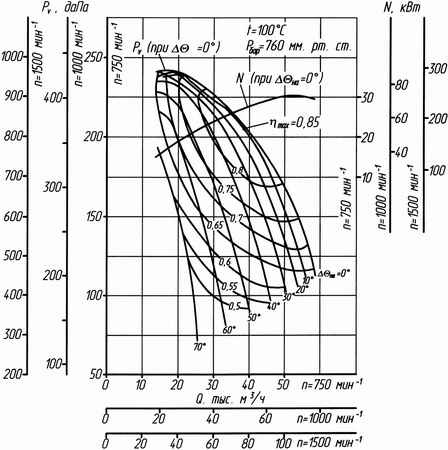

Аэродинамическая характеристика ВДН-15

Дымосос ВДН - 14

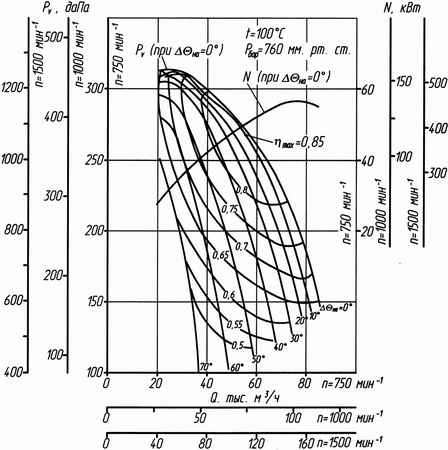

Аэродинамическая характеристика ВДН-17

Дымосос ВДН - 15

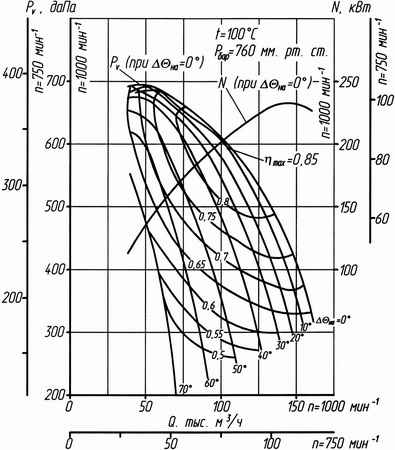

Аэродинамическая характеристика ВДН-19

Дымосос ВДН - 16

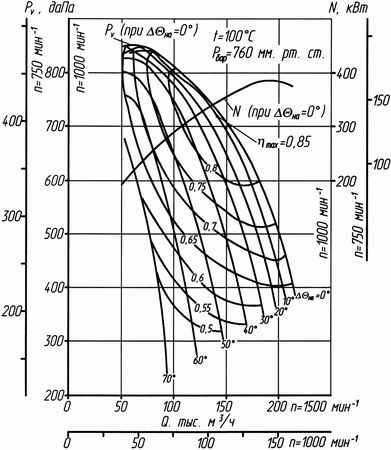

Аэродинамическая характеристика ВДН-21

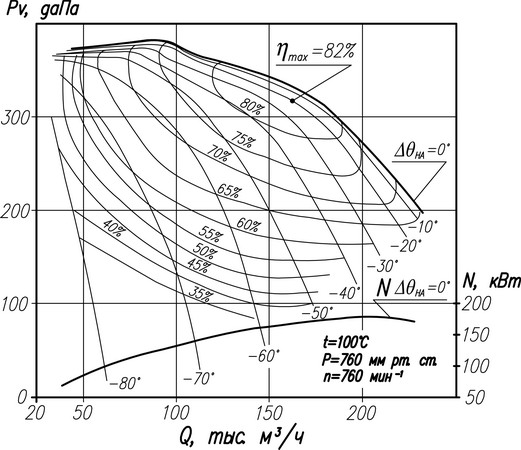

Аэродинамическая характеристика ВДН-22

Дымосос ВДН - 18
