Вентиляторы ВКР ДУ используются в системах дымоудаления вытяжной вентиляции производственных, административных, жилых и иных зданий, за исключением объектов категорий А и Б согласно СП 12.13130.2009. Перемещаемая среда не должна содержать взрывоопасных веществ.
Модификация ВКР ВДУ предназначена для аналогичного применения, но допускается установка в зданиях категорий А и Б по СП 12.13130.2009. Перемещаемая среда также не должна содержать взрывчатых веществ.
Температурные режимы и исполнение
Вентиляторы изготавливаются в двух исполнениях:
- Исполнение 01 — для удаления дымовоздушной смеси с температурой до 400 ºС в течение 120 минут
- Исполнение 02 — для температур до 600 ºС в течение 90 минут
Двигатели и питание
Оборудование комплектуется трехфазными асинхронными электродвигателями, рассчитанными на напряжение 380 В.
Также допускается использование вентиляторов в системах общеобменной вентиляции.
Условия эксплуатации
Вентиляторы предназначены для работы в макроклиматических районах с умеренным климатом и соответствуют 1-й категории размещения по ГОСТ 15150-69.
- Температурный диапазон окружающей среды: от –45 ºС до +45 ºС
- Монтаж — на кровле зданий
Опции
| Наименование | Кол-во | Масса, кг |
| Комплект виброизоляторов ВП-30 – 4шт. | 1 | 2,11 |
| Комплект виброизоляторов ВР-201 – 4шт. | 1 | 4,4 |
| Стакан монтажный СТУМ-500 | 1 | 81,6 |
| Поддон ПТ-1000 | 1 | 17,6 |
| Гибкая вставка ГВП-848х848 | 1 | 30,3 |

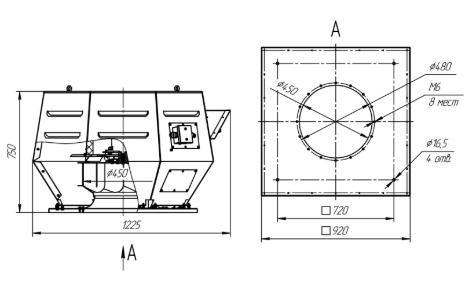

Габаритные размеры ВКР-ДУ-Ф
Технические характеристики ВКР-ДУ-Ф
| Вентилятор | Электродвигатель | Масса кг | ||
| кВт / (об/мин) | Iн,А | Uн,В | ||
| ВКР 4,5-ДУ-Ф | 0,37/1000 | 1,6 | 380 | 98,0 |
| 0,55/1500 | 3,1 | 380 | 102,0 | |
| 11,0/3000 | 22,0 | 380 | 151,0 | |
| ВКР 4,5-ВДУ-Ф | 0,37/1000 | 1,6 | 380 | 114,0 |
| 0,55/1500 | 3,1 | 380 | 120,0 | |
| 11,0/3000 | 22,0 | 380 | 194,0 | |
| Вентилятор | n, об/мин | Значение Lwi, дБ в октавных полосах fi, Гц | LwA, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКР 4,5-…-Ф | 1000 | 70 | 62 | 61 | 69 | 64 | 59 | 55 | 50 | 69 |
| 1500 | 81 | 73 | 72 | 80 | 75 | 70 | 66 | 61 | 80 | |
| 3000 | 100 | 92 | 91 | 99 | 94 | 89 | 85 | 80 | 99 | |

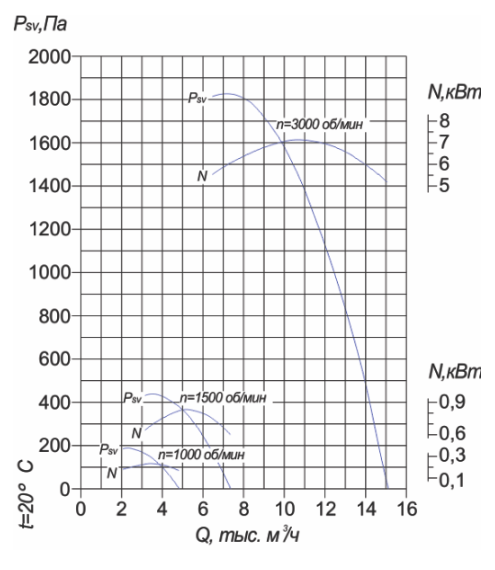

Аэродинамические характеристики ВКР-ДУ-Ф
