Кровельные радиальные вентиляторы низкого давления предназначены для организации вытяжной вентиляции в промышленных и общественных зданиях.
Благодаря одностороннему всасыванию и рабочему колесу с 10 назад загнутыми лопатками, они обеспечивают эффективное удаление загрязнённого воздуха.
Вентиляторы могут устанавливаться как с присоединённой сетью воздуховодов, так и без неё, напрямую на кровлю здания.
Изделия соответствуют классу энергоэффективности КЛ2 согласно ГОСТ 31961-2013.
Назначение ВКР-…-Ф
- Системы вытяжной вентиляции промышленных и общественных зданий
- Установка на кровле зданий
- Работа как с воздуховодами, так и в автономном режиме
Варианты изготовления ВКР-…-Ф
- Общего назначения — из оцинкованной углеродистой стали (исполнение О), ГОСТ 24814-81
- Коррозионностойкие — из нержавеющей стали (исполнение К), ТУ 4861-053-11865045-2008
- Взрывозащищённые — из разнородных металлов (исполнение В) и коррозионностойкие взрывозащищённые (исполнение ВК), ТУ 4861-034-11865045-2008
- Взрывозащищённые из алюминиевых сплавов — исполнение ВА, ТУ 4861-034-11865045-2008
- По запросу — комплектуются самооткрывающимся обратным клапаном
Условия эксплуатации ВКР-…-Ф
- Температура окружающей среды: от -45 °C до +40 °C (до +45 °C — для тропического исполнения)
- Климатическое исполнение: умеренный климат, 1-я категория размещения
- По запросу возможна модификация для эксплуатации в условиях холодного климата (УХЛ, ХЛ) до -60 °C
Опции
| Наименование | Кол-во | Масса, кг |
| Комплект виброизоляторов ВП-30 - 4 шт. | 1 | 2,108 |
| Комплект виброизоляторов ВР-201 – 4 шт. | 1 | 4,4 |
| Стакан монтажный СТУМ-500 | 1 | 82* |
| Поддон ПТ-1000 | 1 | 17,6 |
| Гибкая вставка ГВП-848х848 | 1 | 30,3 |

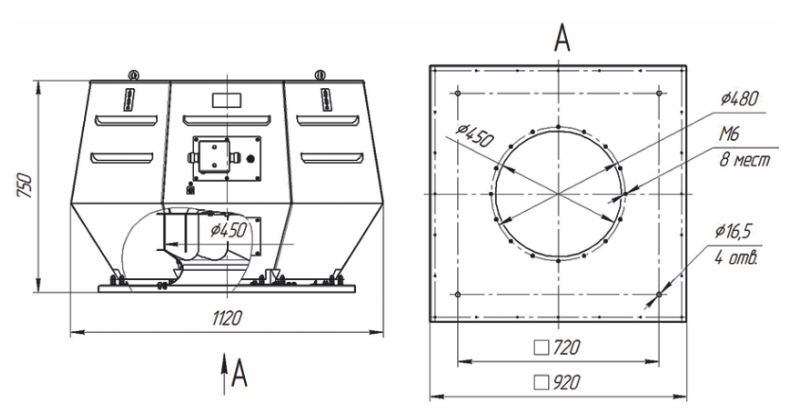

Габаритные размеры ВКР-…-Ф
Технические характеристики ВКР-…-Ф
| Вентилятор | Электродвигатель | Масса кг | ||
| кВт / (об/мин) | Iн,А | Uн,В | ||
| BKP 4,5-O-Ф | 0,37/1000 | 1,6 | 380 | 92 |
| BKP 4,5-K-Ф | 1,1/1500 | 3,1 | 380 | 95 |
| BKP 4,5-B-Ф | 0,37/1000 | 1,1 | 380 | 97 |
| BKP 4,5-BK-Ф | 1,1/1500 | 2,8 | 380 | 100 |
| Вентилятор | n, об/мин | Значение Lwi,дБ в октавных полосах fi, Гц | LwА, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКР 4.5-...-С | 1000 | 70 | 62 | 61 | 69 | 64 | 59 | 55 | 50 | 69 |
| 1500 | 81 | 63 | 72 | 80 | 75 | 70 | 66 | 61 | 80 | |

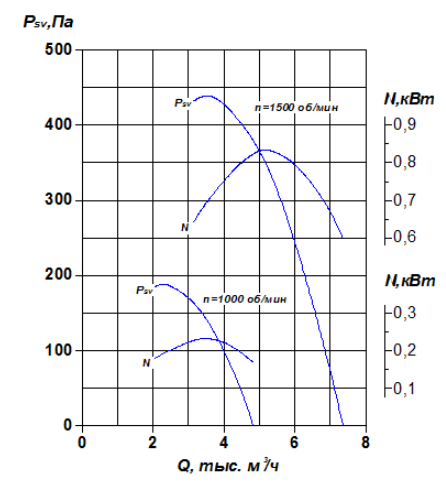

Аэродинамические характеристики ВКР-…-Ф
Элементы автоматики
| Параметры электродвигателя кВт/(об/мин) | Iн,А при 380В | Прямой пуск | Плавный пуск | Частотное регулирование |
| 0,37/1000 | 1,6 | ЩАУ-В-1.1-2,0-380 | ЩАУ-В-1.2r-3,0-380-Л | ЩАУ-В-1.3-1,9-380 |
| 1,1/1500 | 3,8 | ЩАУ-В-1.1-4,0-380 | ЩАУ-В-1.2r-6,0-380-Л | ЩАУ-В-1.3-3,7-380 |
