Напорный осевой вентилятор РОСА-VGT-20S

Скачать документацию
ООО «Виктория»
ООО «Виктория»
г. Минск, Микрорайон Уручье, пр. Независимости, 199, центральный корпус, пом. 1. • Тел.: 8 (017) 399-83-88 • 5@v-klapan.by
РОСА-VGT-20S Заказать

Напорный осевой вентилятор РОСА-VGT-20S предназначен для циркуляции воздуха в период хранения овощной продукции в хранилищах и способны функционировать в течение длительного времени, при этом затрачивая на работу минимум электроэнергии.

Вентиляторы обеспечивают равномерное распределение воздушных масс в среде хранимой овощной продукции, пропускают необходимые объемы воздуха, предотвращают образование конденсата и излишков углекислого газа, одновременно обеспечивая передачу и распределение необходимой влажности.

Необходимая мощность вентиляторов должна соответствовать расчетным требованиям для хранения определенного вида овощей, под каждую технологию хранения необходимо подбирать различные характеристики вентиляторов.

Вентилятор состоит из рабочего колеса с регулируемым углом установки лопаток, цельносварного цилиндрического корпуса, выполненного из оцинкованной стали и асинхронного электродвигателя, размещенного в корпусе на подмоторной раме.

Корпус вентилятора выполнен в виде цилиндрической обечайки из оцинкованной стали на специализированном оборудовании с высокой точностью кругового сечения.

С двух сторон корпуса расположены фланцы унифицированных размеров.

Лопатки изготавливаются в 2х вариантах:

  • PAG - из полиамида;
  • AL - из алюминиевых сплавов.

Регулировка угла установки лопаток рабочего колеса производится в момент первичной сборки. Лопатки выполнены объемными, литьем под давлением, что обеспечивает прочность и устойчивость колеса при высоких окружных скоростях.

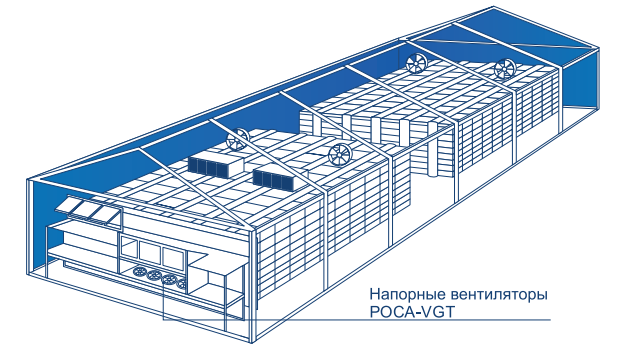

Пример использования вентиляторов

Напорный осевой вентилятор РОСА-VGT-20S - 2

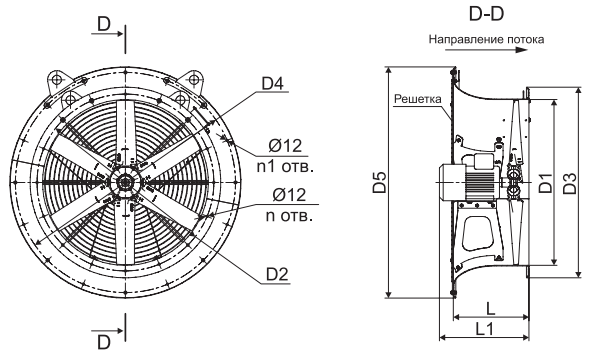

Габаритные размеры РОСА-VGT-20S

с колесом PAG

Напорный осевой вентилятор РОСА-VGT-20S - 3

№ вент Наименование D1 D2 D3 D4 D5 L L1 n n1
6,3 РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/PAG/130-A/0,75/1500/220-380/1-У2 630 690 730 860 900 350 350 12 16
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/PAG/134-A/1,1/1500/220-380/1-У2 630 690 730 860 900 350 381,8 12 16
7,1 РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/150-A/1,1/1500/220-380/1-У2 710 770 810 960 1035 350 380,5 16 16
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/154-A/1,5/1500/220-380/1-У2 710 770 810 960 1035 350 398,5 16 16
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/158-01-A/1,5/1500/220-380/1-У2 710 770 810 960 1035 350 398,5 16 16
8,0 РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/106-A/1,1/1500/220-380/1-У2 800 860 900 1070 1135 350 394,2 16 16
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/110-01-A/1,5/1500/220-380/1-У2 800 860 900 1070 1135 350 412,2 16 16
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/38-A/2,2/1500/220-380/1-У2 800 860 900 1070 1135 380 454,2 16 16
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/90-A/3,0/1500/220-380/1-У2 800 860 900 1070 1135 410 485,2 16 16
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/14-A/4,0/1500/220-380/1-У2 800 860 900 1070 1135 410 485,2 16 16
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/318-A/5,5/1500/220-380/1-У2 800 860 900 1070 1135 440 518,7 16 16
9,0 РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/410-A/3,0/1500/220-380/1-У2 900 960 1035 1195 1255 410 485,4 16 16
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/154-A/4,0/1500/220-380/1-У2 900 960 1035 1195 1255 410 485,4 16 16
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/414-01-A/5,5/1500/220-380/1-У2 900 960 1035 1195 1255 440 518,9 16 16
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/82-A/7,5/1500/380-660/1-У2 900 960 1035 1195 1255 440 552 16 16
10,0 РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/126-A/4,0/1500/220-380/1-У2 1000 1070 1135 1320 1385 410 480,1 16 16
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/178-A/5,5/1500/220-380/1-У2 1000 1070 1135 1320 1385 440 513,8 16 16
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/298-A/7,5/1500/380-660/1-У2 1000 1070 1135 1320 1385 440 549,3 16 16
11,2 РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/02-A/5,5/1500/220-380/1-У2 1120 1195 1255 1470 1535 440 506 16 20
РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/170-A/7,5/1500/380-660/1-У2 1120 1195 1255 1470 1535 485 546,6 16 20
РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/174-A/11,0/1500/380-660/1-У2 1120 1195 1255 1470 1535 485 486,6 16 20
12,5 РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/50-A/7,5/1500/380-660/1-У2 1250 1320 1385 1680 1735 455 430,1 16 24
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/54-02-A/11,0/1500/380-660/1-У2 1250 1320 1385 1680 1735 455 470,1 16 24
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/30-A/15,0/1500/380-660/1-У2 1250 1320 1385 1680 1735 540 669,1 16 24

с колесом AL

№ вент Наименование D1 D2 D3 D4 D5 L L1 n n1
6,3 РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/AL/610-A/0,75/1500/220-380/1-У2 630 690 730 860 900 350 350 12 16
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/AL/614-A/1,1/1500/220-380/1-У2 630 690 730 860 900 350 381,8 12 16
7,1 РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/354-A/1,1/1500/220-380/1-У2 710 770 810 960 1035 350 380,5 16 16
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/358-A/1,5/1500/220-380/1-У2 710 770 810 960 1035 350 398,5 16 16
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/362-A/1,5/1500/220-380/1-У2 710 770 810 960 1035 350 398,5 16 16
8,0 РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/846-А/1,1/1500/220-380/1-У2 800 860 900 1070 1135 350 394,2 16 16
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/850-01-А/1,5/1500/220-380/1-У2 800 860 900 1070 1135 350 412,2 16 16
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/922-A/2,2/1500/220-380/1-У2 800 860 900 1070 1135 380 454,2 16 16
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/890-A/3,0/1500/220-380/1-У2 800 860 900 1070 1135 410 485,2 16 16
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/954-A/4,0/1500/220-380/1-У2 800 860 900 1070 1135 410 485,2 16 16
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/989-A/5,5/1500/220-380/1-У2 800 860 900 1070 1135 440 518,7 16 16
9,0 РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/546-A/3,0/1500/220-380/1-У2 900 960 1035 1195 1255 410 485,4 16 16
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/550-A/4,0/1500/220-380/1-У2 900 960 1035 1195 1255 410 485,4 16 16
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/554-A/5,5/1500/220-380/1-У2 900 960 1035 1195 1255 440 518,9 16 16
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/518-A/7,5/1500/380-660/1-У2 900 960 1035 1195 1255 440 552 16 16
10,0 РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/342-A/4,0/1500/220-380/1-У2 1000 1070 1135 1320 1385 410 480,1 16 16
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/346-A/5,5/1500/220-380/1-У2 1000 1070 1135 1320 1385 440 513,8 16 16
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/314-A/7,5/1500/380-660/1-У2 1000 1070 1135 1320 1385 440 549,3 16 16
11,2 РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/330-A/5,5/1500/220-380/1-У2 1120 1195 1255 1470 1535 440 506 16 20
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/298-A/7,5/1500/380-660/1-У2 1120 1195 1255 1470 1535 485 546,6 16 20
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/302-A/11/1500/380-660/1-У2 1120 1195 1255 1470 1535 485 486,6 16 20
12,5 РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/90-A/7,5/1500/380-660/1-У2 1250 1320 1385 1680 1735 455 430,1 16 24
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/94-A/11/1500/380-660/1-У2 1250 1320 1385 1680 1735 455 470,1 16 24
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/126-A/15/1500/380-660/1-У2 1250 1320 1385 1680 1735 540 669,1 16 24

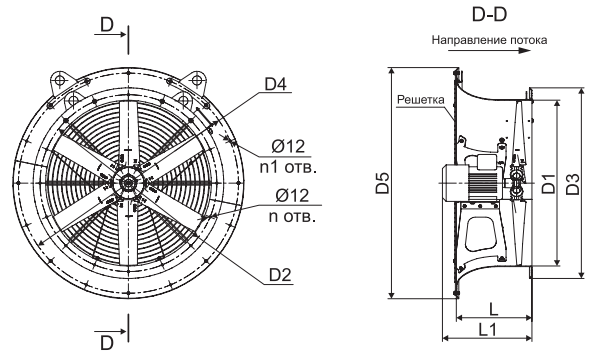

Напорный осевой вентилятор РОСА-VGT-20S - 4

Технические характеристики РОСА-VGT-20S

с колесом PAG

№ вент Наименование Nдв, кВт n, об/мин Ток, А при 380В Масса, кг
6,3 РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/PAG/130-A/0,75/1500/220-380/1-У2 0,75 1500 2,05 44,0
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/PAG/134-A/1,1/1500/220-380/1-У2 1,1 1500 2,85 51,5
7,1 РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/150-A/1,1/1500/220-380/1-У2 1,1 1500 2,85 58,0
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/154-A/1,5/1500/220-380/1-У2 1,5 1500 3,72 60,2
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/158-01-A/1,5/1500/220-380/1-У2 1,5 1500 3,72 60,2
8,0 РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/106-A/1,1/1500/220-380/1-У2 1,1 1500 2,85 62,1
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/110-01-A/1,5/1500/220-380/1-У2 1,5 1500 3,72 63,7
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/38-A/2,2/1500/220-380/1-У2 2,2 1500 5,1 73,9
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/90-A/3,0/1500/220-380/1-У2 3,0 1500 6,8 82,0
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/14-A/4,0/1500/220-380/1-У2 4,0 1500 8,8 87,5
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/318-A/5,5/1500/220-380/1-У2 5,5 1500 11,7 100,6
9,0 РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/410-A/3,0/1500/220-380/1-У2 3,0 1500 6,8 91,1
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/154-A/4,0/1500/220-380/1-У2 4,0 1500 8,8 95,3
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/414-01-A/5,5/1500/220-380/1-У2 5,5 1500 11,7 106,9
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/82-A/7,5/1500/380-660/1-У2 7,5 1500 15,6 137,9
10,0 РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/126-A/4,0/1500/220-380/1-У2 4,0 1500 8,8 101,6
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/178-A/5,5/1500/220-380/1-У2 5,5 1500 11,7 113,5
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/298-A/7,5/1500/380-660/1-У2 7,5 1500 15,6 144,7
11,2 РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/02-A/5,5/1500/220-380/1-У2 5,5 1500 11,7 125,4
РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/170-A/7,5/1500/380-660/1-У2 7,5 1500 15,6 155,8
РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/174-A/11,0/1500/380-660/1-У2 11,0 1500 22,5 167,8
12,5 РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/50-A/7,5/1500/380-660/1-У2 7,5 1500 15,6 178,3
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/54-02-A/11,0/1500/380-660/1-У2 11,0 1500 22,5 190,3
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/30-A/15,0/1500/380-660/1-У2 15,0 1500 30 240,6

с колесом AL

№ вент Наименование Nдв, кВт n, об/мин Ток, А при 380В Масса, кг
6,3 РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/AL/610-A/0,75/1500/220-380/1-У2 0,75 1500 2,05 48,9
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/AL/614-A/1,1/1500/220-380/1-У2 1,1 1500 2,85 56,4
7,1 РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/354-A/1,1/1500/220-380/1-У2 1,1 1500 2,85 62,2
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/358-A/1,5/1500/220-380/1-У2 1,5 1500 3,72 64,4
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/362-A/1,5/1500/220-380/1-У2 1,5 1500 3,72 64,4
8,0 РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/846-А/1,1/1500/220-380/1-У2 1,1 1500 2,85 65,9
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/850-01-А/1,5/1500/220-380/1-У2 1,5 1500 3,72 67,5
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/922-A/2,2/1500/220-380/1-У2 2,2 1500 5,1 81,3
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/890-A/3,0/1500/220-380/1-У2 3,0 1500 6,8 89,5
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/954-A/4,0/1500/220-380/1-У2 4,0 1500 8,8 98,6
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/989-A/5,5/1500/220-380/1-У2 5,5 1500 11,7 114,3
9,0 РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/546-A/3,0/1500/220-380/1-У2 3,0 1500 6,8 91,1
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/550-A/4,0/1500/220-380/1-У2 4,0 1500 8,8 95,3
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/554-A/5,5/1500/220-380/1-У2 5,5 1500 11,7 106,9
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/518-A/7,5/1500/380-660/1-У2 7,5 1500 15,6 137,9
10,0 РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/342-A/4,0/1500/220-380/1-У2 4,0 1500 8,8 104,2
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/346-A/5,5/1500/220-380/1-У2 5,5 1500 11,7 116,1
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/314-A/7,5/1500/380-660/1-У2 7,5 1500 15,6 151,2
11,2 РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/330-A/5,5/1500/220-380/1-У2 5,5 1500 11,7 130,6
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/298-A/7,5/1500/380-660/1-У2 7,5 1500 15,6 159,2
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/302-A/11/1500/380-660/1-У2 11,0 1500 22,5 171,2
12,5 РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/90-A/7,5/1500/380-660/1-У2 7,5 1500 15,6 181,7
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/94-A/11/1500/380-660/1-У2 11,0 1500 22,5 193,5
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/126-A/15/1500/380-660/1-У2 15,0 1500 30 245,6

Производительность вентиляторов - РОСА-VGT-20S при заданном статическом давлении, м3/ч

№ вент Наименование Статическое давление, кПа
0 100 150 200 250 300 350 400 450 500
6,3 РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/PAG/130-A/0,75/1500/220-380/1-У2 12300 10050 8450 61000 3350 - - - - -
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/AL/610-A/0,75/1500/220-380/1-У2
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/PAG/134-A/1,1/1500/220-380/1-У2 14200 11850 10250 7400 4050 - - - - -
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/AL/614-A/1,1/1500/220-380/1-У2
7,1 РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/150-A/1,1/1500/220-380/1-У2 14700 11950 10300 8400 5750 - - - - -
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/354-A/1,1/1500/220-380/1-У2
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/154-A/1,5/1500/220-380/1-У2 18900 15250 13500 11100 8250 - - - - -
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/358-A/1,5/1500/220-380/1-У2
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/158-01-A/1,5/1500/220-380/1-У2 21100 18350 16500 13900 9450 - - - - -
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/362-A/1,5/1500/220-380/1-У2
8,0 РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/106-A/1,1/1500/220-380/1-У2 19350 14400 10800 6100 3250 - - - - -
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/846-А/1,1/1500/220-380/1-У2
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/110-01-A/1,5/1500/220-380/1-У2 23700 18600 15500 9300 5850 - - - - -
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/850-01-А/1,5/1500/220-380/1-У2
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/38-A/2,2/1500/220-380/1-У2 30500 27500 25900 23800 21500 16900 - - - -
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/922-A/2,2/1500/220-380/1-У2
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/90-A/3,0/1500/220-380/1-У2 30700 27600 25800 23800 21500 17200 - - - -
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/890-A/3,0/1500/220-380/1-У2
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/14-A/4,0/1500/220-380/1-У2 33100 30900 29500 28200 26500 24600 22000 - - -
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/954-A/4,0/1500/220-380/1-У2
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/318-A/5,5/1500/220-380/1-У2 36700 34600 33500 32200 30900 29500 27300 - - -
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/989-A/5,5/1500/220-380/1-У2
9,0 РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/410-A/3,0/1500/220-380/1-У2 36200 32700 30700 28500 25800 22800 17800 - - -
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/546-A/3,0/1500/220-380/1-У2
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/154-A/4,0/1500/220-380/1-У2 40200 37400 35300 33100 30500 27300 23300 17900 - -
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/550-A/4,0/1500/220-380/1-У2
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/414-01-A/5,5/1500/220-380/1-У2 44000 40400 38600 36400 34000 30800 26300 19300 - -
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/554-A/5,5/1500/220-380/1-У2
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/82-A/7,5/1500/380-660/1-У2 46100 43500 42300 41050 39800 38500 36900 35050 32900 29900
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/518-A/7,5/1500/380-660/1-У2
10,0 РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/126-A/4,0/1500/220-380/1-У2 40900 37200 35050 32800 30500 27800 24500 19600 16200 13600
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/342-A/4,0/1500/220-380/1-У2
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/178-A/5,5/1500/220-380/1-У2 45900 42050 39800 37400 35000 32200 28800 23400 19200 16000
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/346-A/5,5/1500/220-380/1-У2
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/298-A/7,5/1500/380-660/1-У2 51500 49200 48000 46700 45200 43900 42000 40200 37800 34300
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/314-A/7,5/1500/380-660/1-У2
11,2 РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/02-A/5,5/1500/220-380/1-У2 41500 38100 36600 34800 33100 31300 29300 26900 24700 22400
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/330-A/5,5/1500/220-380/1-У2
РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/170-A/7,5/1500/380-660/1-У2 49700 46000 44800 43000 41200 39500 37600 35400 33100 30500
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/298-A/7,5/1500/380-660/1-У2
РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/174-A/11,0/1500/380-660/1-У2 64200 60500 58900 56900 55300 53200 51200 48800 46800 43600
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/302-A/11/1500/380-660/1-У2
12,5 РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/50-A/7,5/1500/380-660/1-У2 52500 47500 45000 42600 39800 37200 34200 31100 27300 23300
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/90-A/7,5/1500/380-660/1-У2
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/54-02-A/11,0/1500/380-660/1-У2 70700 66900 64900 62300 59850 57000 54400 51200 47700 43500
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/94-A/11/1500/380-660/1-У2
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/30-A/15,0/1500/380-660/1-У2 74300 71000 69200 67700 65800 63900 62000 59900 57700 54590
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/126-A/15/1500/380-660/1-У2

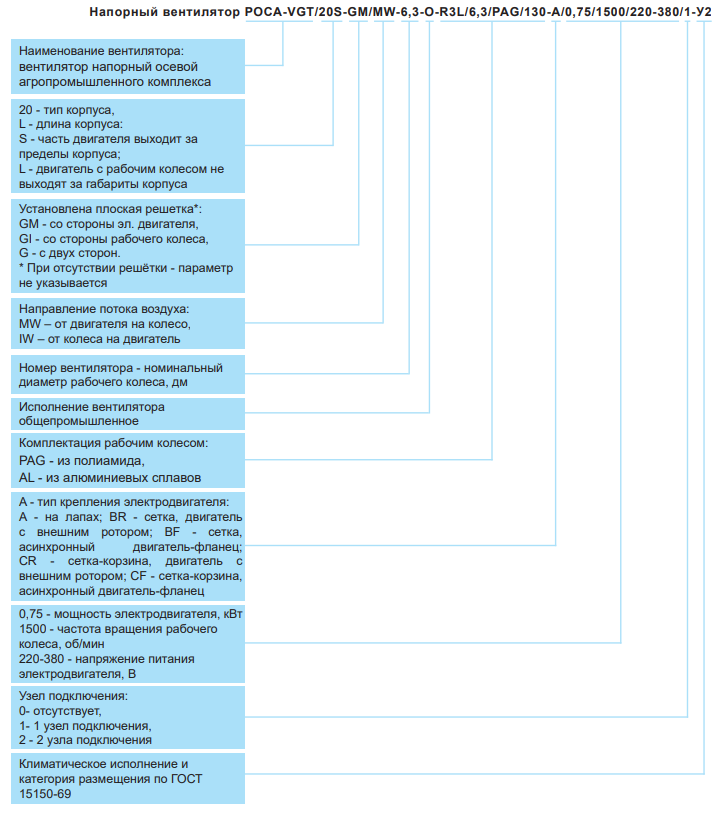

Маркировка РОСА-VGT-20S

Напорный осевой вентилятор РОСА-VGT-20S - 5

Электрическая схема подключения вентилятора в сеть 380 В

Для вентиляторов с напряжением 380В (подключение без клеммной коробки)

Напорный осевой вентилятор РОСА-VGT-20S - 6

Для вентиляторов с напряжением 380В (подключение с клеммной коробкой)

Напорный осевой вентилятор РОСА-VGT-20S - 7

Заказать
Страница товара:

Отсканируйте QR-код для перехода на акутальную страницу сайта ООО «Виктория»

Дата печати:

© ООО «Виктория» • Производство противопожарных клапанов и вентиляторов в РБ

Этот документ сгенерирован автоматически и не требует подписи

документация
Техническая документация на напорный осевой вентилятор РОСА-VGT-20S
