Разгонный осевой вентилятор РОСА-VGT предназначен для выравнивания температуры воздуха внутри овощехранилища, а также для предотвращения образования конденсата на потолке помещения.
Данный вентилятор специально приспособлен обеспечивать равномерную циркуляцию потоков воздуха в обширных помещениях.
Дополнительно устанавливается защитная сетка со стороны электродвигателя и ТЭН 1,5 кВт.
Применяется двигатель - исполнение У2 IP55.

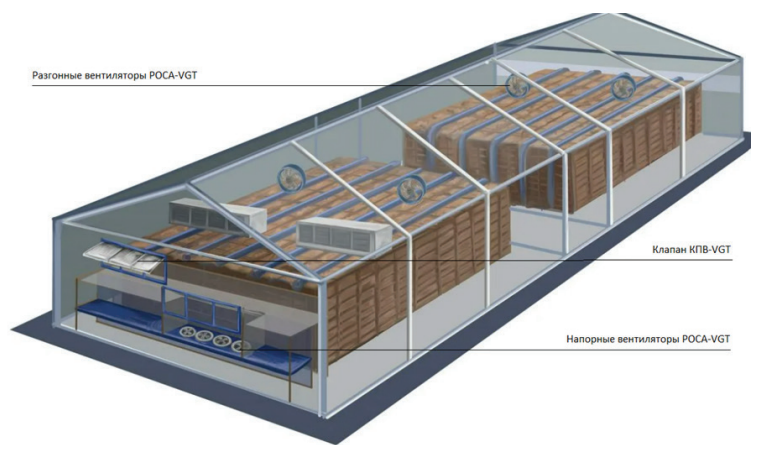

Пример использования вентиляторов
Габаритные размеры РОСА-VGT
Исполнение 1 (без ТЭНа)
Исполнение 1 (с ТЭНом)
| Наименование | Исполнение корпуса | D | D1 | D2 | H | B | A | H1 |
| РОСА-VGT/10L-GM/MW-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220-380/1-У2 | 1 | 500 | 536 | 560 | 592 | 609 | 365 | 263 |
| РОСА-VGT/10L-GM/MW-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220/1-У2 | 1 | 500 | 536 | 560 | 592 | 609 | 365 | 263 |
| РОСА-VGT/10L-GM/H1,5/MW-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220/1-У2 | 2 | 500 | 536 | 560 | 592 | 631 | 365 | 263 |
| РОСА-VGT/10L-GM/MW-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220-380/1-У2 | 1 | 560 | 620 | 660 | 681 | 686 | 400 | 300 |
| РОСА-VGT/10L-GM/MW-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220/1-У2 | 1 | 560 | 620 | 660 | 681 | 686 | 400 | 300 |
| РОСА-VGT/10L-GM/H1,5/MW-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220/1-У2 | 2 | 560 | 620 | 660 | 681 | 711 | 400 | 300 |
| РОСА-VGT/10L-GM/MW-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220-380/1-У2 | 1 | 630 | 690 | 730 | 746 | 752 | 436 | 330 |
| РОСА-VGT/10L-GM/MW-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220/1-У2 | 1 | 630 | 690 | 730 | 746 | 752 | 436 | 330 |
| РОСА-VGT/10L-GM/H1,5/MW-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220/1-У2 | 2 | 630 | 690 | 730 | 746 | 781 | 436 | 330 |
Технические характеристики РОСА-VGT
| Наименование | Исп. корпуса | Электродвигатель | Электрический нагреватель (ТЭН) | Тип колеса | Производительность max, м3/ч | Масса, кг | |||||
| N, кВт | n, об/мин | Ток, А | |||||||||
| при 220 В | при 380 В | Мощность, кВт | Напряжение, В | Ток, А | |||||||
| РОСА-VGT/10L-GM/MW*-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220-380/1-У2 | 1 | 0,37 | 1500 | - | 1,12 | - | - | - | R3L | 8000 | 24 |
| РОСА-VGT/10L-GM/MW*-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220/1-У2 | 1 | 2,8 | - | - | - | - | 29 | ||||
| РОСА-VGT/10L-GM/H1,5/MW-5,0-О-R3L/5,0/PAG/14-А/0,37/1500/220/1-У2 | 2 | 2,8 | - | 1,5 | 220 | 6,8 | 30 | ||||
| РОСА-VGT/10L-GM/MW*-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220-380/1-У2 | 1 | 0,37 | 1500 | - | 1,12 | - | - | - | R3L | 9200 | 27 |
| РОСА-VGT/10L-GM/MW*-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220/1-У2 | 1 | 2,8 | - | - | - | - | 32 | ||||
| РОСА-VGT/10L-GM/H1,5/MW-5,6-О-R3L/5,6/PAG/38-А/0,37/1500/220/1-У2 | 2 | 2,8 | - | 1,5 | 220 | 6,8 | 33 | ||||
| РОСА-VGT/10L-GM/MW*-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220-380/1-У2 | 1 | 0,55 | 1500 | - | 1,57 | - | - | - | R3L | 14500 | 39 |
| РОСА-VGT/10L-GM/MW*-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220/1-У2 | 1 | 3,95 | - | - | - | - | 44 | ||||
| РОСА-VGT/10L-GM/H1,5/MW-6,3-О-R3L/6,3/PAG/210-А/0,55/1500/220/1-У2 | 2 | 3,95 | - | 1,5 | 220 | 6,8 | 45 | ||||
Электрические схемы подключения вентиляторов РОСА-VGT
Для вентиляторов с напряжением 220В и ТЭНом
Для вентиляторов с напряжением 220В
Для вентиляторов с напряжением 380В

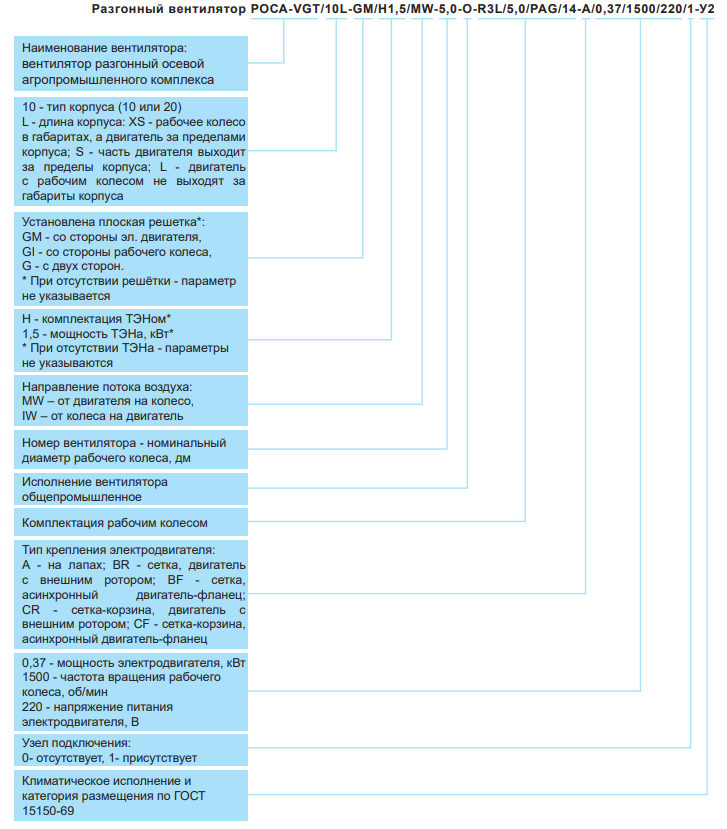

Маркировка РОСА-VGT
