Вентилятор осевой ТВО–12,7–2–1 (50″)

Вентилятор осевой ТВО – 12,7 – 2 – 1 представляет собой коробчатую конструкцию, изготовленную из гнутого профиля оцинкованной стали, обеспечивающей высокую антикоррозионную устойчивость.

Состоит из корпуса, короба, рабочего колеса, электродвигателя, ограждающей решетки. Корпус вентилятора осевого ТВО – 12,7 – 2 – 1 состоит из плиты и диффузора.

Колесо рабочее состоит из диска с отверстием для вала, лопастей и крепится на вал. Лопасти вентилятора изготовлены из нержавеющей стали.

Двигатель крепится на подвижной плите четырьмя кронштейнами в верхней части корпуса, на которой установлена регулировка натяжения ремня, и через клиноременную передачу передает вращение на рабочее колесо.

Для предотвращения попадания наружного воздуха и образования сквозняков в помещении (в нерабочем состоянии) вентилятор имеет жалюзи, которые крепятся в корпусе. В рабочем состоянии центробежная система открывания створок жалюзи позволяет открывать жалюзи на 90°, что обеспечивает низкое сопротивление воздуха на выходе и, как следствие, высокая производительность вентилятора.

При работе вентилятора воздух из помещения забирается и выбрасывается наружу. В целях безопасности рабочее колесо защищено ограждающей сеткой.

Элементы конструкции вентилятора расположены в пределах досягаемости и довольно легко чистятся для максимальной гигиены. Поддающийся растягиванию клиновой ремень обеспечивает долговечность шкива и центральной системы вентилятора.

Применение:

Осевые вентиляторы ТВО – 12,7 – 2 – 1 применяются для вентиляции цехов птицеводческих, животноводческих и других сельскохозяйственных и промышленных комплексов, где необходим большой воздухообмен.

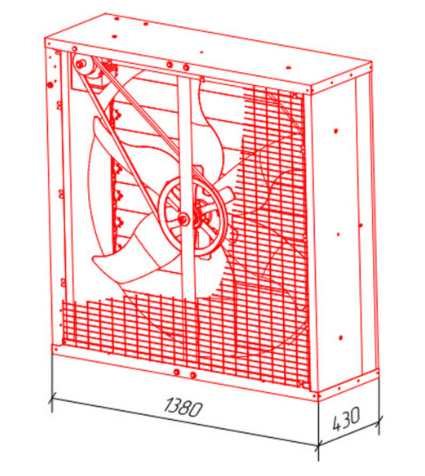

Габаритные размеры ТВО–12,7–2–1 (50″)

Габаритные размеры, мм, не более

• длина – 430
• ширина – 1380
• высота – 1380

Технические характеристики ТВО–12,7–2–1 (50″)

• Клиноременный привод
• Производительность – 43 000 ± 1 700 м3/час
• Номинальный диаметр рабочего колеса – 1270 мм
• Частота вращения рабочего колеса – 447 об/мин
• Изменение частоты вращения рабочего колеса – плавное
• Электродвигатель, тип – АИР80А4У3 или АД80А4У3, 380 В, 50 Гц, мощность 1,1 кВт
• Масса, не более – 82-70 кг
