Осевые вентиляторы серии ВО 2,3-130 предназначены для использования в составе систем общеобменной и противодымной вентиляции.
Рабочее колесо вентиляторов включает 12 лопаток и обеспечивает эффективное перемещение воздушных потоков в различных эксплуатационных условиях.
Устройства соответствуют классу энергоэффективности КЛ3 по ГОСТ 31961-2013 и комплектуются трёхфазными асинхронными электродвигателями на напряжение 380 В.
Назначение ВО 2,3-130
- Системы общеобменной вентиляции
- Противодымная вентиляция
Варианты изготовления
- Общего назначения — из углеродистой стали (исполнение О), ТУ 4861-104-11865045-2014
- Коррозионностойкие — из нержавеющей стали (исполнение К), ТУ 4861-091-11865045-2012
Условия эксплуатации ВО 2,3-130
- Температура окружающей среды: от -45 °С до +40 °С (до +45 °С — для тропического исполнения)
- Климатическое исполнение: умеренный климат, 2-я и 3-я категории размещения
- При защите двигателя от осадков и солнца возможна эксплуатация по 1-й категории размещения
- Вентиляторы 1-й категории комплектуются двигателями 1-й или 2-й категории с защитным кожухом
- Допускается изготовление для холодного климата (УХЛ, ХЛ) до -60 °С, при использовании клапана КВУ-С с обогревом
Пример обозначения при заказе ВО 2,3-130
ВО 2,3-130-6,3-БР-О-3/1500-30-У2 — вентилятор осевой типа ВО 2,3-130 №6,3 в базовой комплектации с рамой, исполнение общепромышленное, двигатель мощностью 3 кВт, частота вращения 1500 об/мин, угол установки лопаток 30°, климатическое исполнение У2.
Опции
| Наименование | Кол-во | Масса, кг |
| Комплект виброизоляторов ВП-300 – 4 шт. | 1 | 6,8 |
| Комплект виброизоляторов ВР-203 – 6 шт. (при массе вентилятора до 780 кг.) | 1 | 7,2 |
| Комплект виброизоляторов ВР203 – 8 шт. (при массе вентилятора от 780 кг.) | 1 | 9,6 |
| Монтажная рама РМТ-1674х734 | 1 | 33 |
| Патрубок входной ПВТ-400 | 1 | 1,4 |
| Вставка гибкая ГВК-400 | 1 | 3,6 |
| Вставка гибкая ГВП-353х275 | 1 | 2,5 |

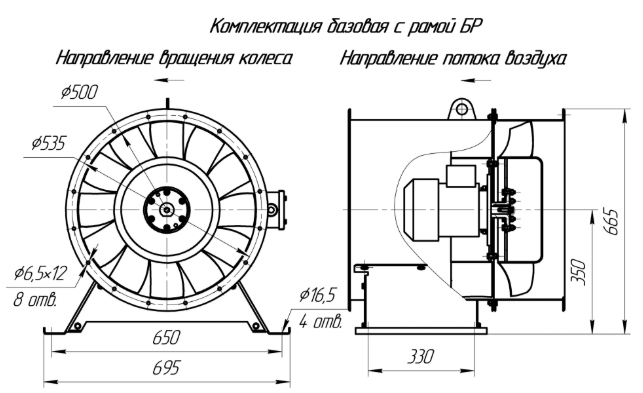

Габаритные размеры

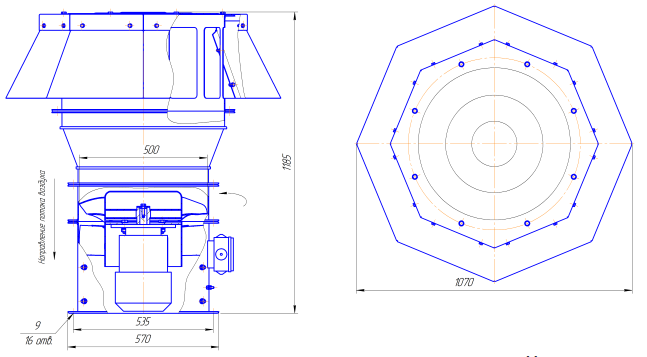

Базовая комплектация с конфузором и зонтом

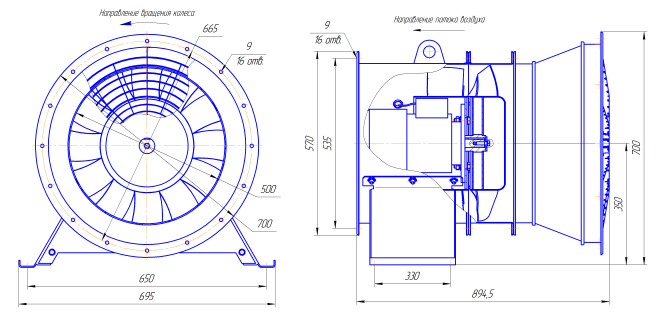

Базовая комплектация с рамой, конфузором и сеткой
Технические характеристики ВО–2,3–130
| Вентилятор | № кривой | Угол установки лопаток, град | Электродвигатель | Производительность, тыс.м3/ч | Масса, кг | ||
| Типоразмер | кВт/ (об/мин) | Iн при 380 В, А | |||||
| ВО–2,3–130–5 | 1 | 25 | АДМ71В4 | 0,75/1500 | 2,23 | 4,3-6,4 | 60,0 |
| 2 | 30 | АДМ71В4 | 0,75/1500 | 2,23 | 5,5-7,5 | 60,0 | |
| 3 | 36 | АДМ80А4 | 1,1/1500 | 3,03 | 6,3-8,9 | 70,0 | |
| 4 | 45 | АДМ80В4 | 1,5/1500 | 3,78 | 7,8-10,6 | 72,0 | |
| Вентилятор | № кривой | Угол установки лопаток, град | n, об/мин | Значение Lwi, дБ в октавных полосах fi, Гц | LwА, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||||
| ВО–2,3–130–5 | 1 | 25 | 1500 | 72 | 75 | 84 | 82 | 78 | 77 | 73 | 69 | 84 |
| 2 | 30 | 73 | 78 | 88 | 85 | 82 | 79 | 76 | 70 | 87 | ||
| 3 | 36 | 74 | 78 | 90 | 88 | 83 | 81 | 78 | 71 | 89 | ||
| 4 | 45 | 82 | 87 | 91 | 89 | 85 | 83 | 81 | 75 | 91 | ||

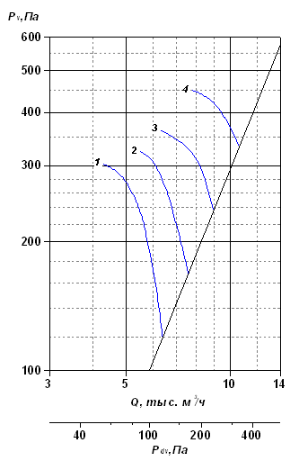

Аэродинамические характеристики ВО–2,3–130
Элементы автоматики
| Параметры электродвигателя кВт/(об/мин) | Iн,А при 380В | Прямой пуск | Плавный пуск | Частотное регулирование |
| 0,75/1500 | 2,3 | ЩАУ-В-1.1-2,5-380 | ЩАУ-В-1.2r-3,0-380-Л | ЩАУ-В-1.3-2,2-380 |
| 1,1/1500 | 3,1 | ЩАУ-В-1.1-4,0-380 | ЩАУ-В-1.2r-6,0-380-Л | ЩАУ-В-1.3-3,0-380 |
| 1,5/1500 | 3,8 | ЩАУ-В-1.1-4,0-380 | ЩАУ-В-1.2r-6,0-380-Л | ЩАУ-В-1.3-3,7-380 |
Условное обозначение
- *для вентиляторов ВО 2,3-130 и аналогичных;
- ** для вентиляторов ВО 6-300 и аналогичных;
*** в данном каталоге приведены комплектации вентиляторов:
- базовая(Б);
- базовая с рамой (БР).
