Осевой вентилятор ВО 6–300–5 относится к категории низкого давления и оснащён тремя рабочими лопатками.
Он предназначен для применения в системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также в сельском хозяйстве и для других санитарно-технических нужд.
Вентилятор соответствует классу энергоэффективности КЛ2 согласно ГОСТ 31961-2013 и может поставляться в различных исполнениях в зависимости от условий эксплуатации.
Назначение ВО 6–300
- Системы вентиляции и воздушного отопления зданий различного назначения
- Сельскохозяйственные производственные процессы
- Прочие производственные и санитарно-технические задачи
Конструктивное исполнение ВО 6–300
- Исполнение 1 — направление воздушного потока от двигателя
- Исполнение 2 — направление потока на двигатель
Варианты изготовления ВО 6–300
- Общего назначения — из оцинкованной углеродистой стали, О (ГОСТ 11442-90)
- Взрывозащищённое исполнение — из разнородных металлов, В (ТУ 4861-106-11865045-2014)
- Коррозионностойкие — из нержавеющей стали, К (ТУ 4861-104-11865045-2014)
Условия эксплуатации ВО 6–300
- Температурный диапазон: от -45 °C до +40 °C (до +45 °C для тропического исполнения)
- Климатические зоны: умеренный климат, 2-я и 3-я категории размещения
- Допускается 1-я категория размещения при наличии защиты двигателя от прямого воздействия осадков и солнечного света
- Возможность изготовления для эксплуатации в условиях холодного климата (УХЛ, ХЛ) с температурой до -60 °C
Пример обозначения при заказе
ВО 6-300–5–Б–О–0,37/1500–1–У2 — вентилятор осевой типа ВО 6-300 №5 в базовой комплектации, общепромышленного исполнения, с электродвигателем мощностью 0,37 кВт и частотой вращения 1500 об/мин. Направление воздушного потока — на двигатель, климатическое исполнение — У2.
Опции
| Наименование | Кол-во | Масса, кг |
| Вставка гибкая ГВК-500 | 1 | 4,7 |

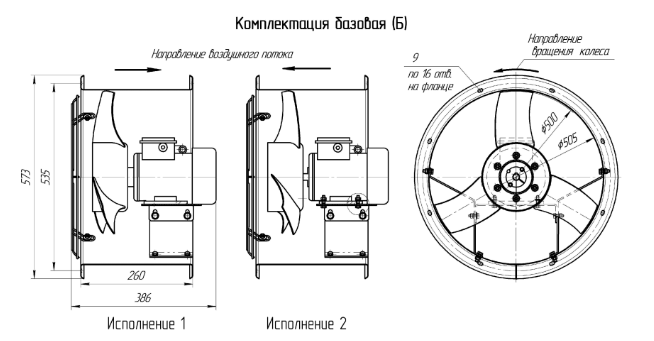

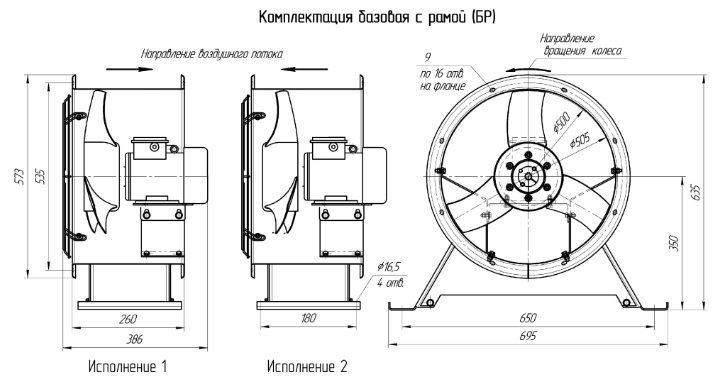

Габаритные размеры ВО 6–300
Технические характеристики ВО 6–300
| Вентилятор | Электродвигатель | Производительность, тыс. м3/час | Масса, кг | ||
| Типоразмер | кВт/ (об/мин) | Iн при 380 В, А | |||
| ВО 6 – 300-5-…-О ВО 6 – 300-5-…-К | АДМ63В4 | 0,37/1500 | 1,37 | 3,5 – 6,5 | 22,6 |
| ВО 6 – 300-5-…-В | АИМЛ63В4 | 0,37/1500 | 1,1 | 3,5 – 6,5 | 22,6 |
| Вентилятор | n, об/мин | Значение Lwi, дБ в октавных полосах fi, Гц | LwA, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВО 6-300-5 | 1500 | 86 | 93 | 84 | 81 | 78 | 73 | 67 | 61 | 84 |
Аэродинамические характеристики ВО 6–300
Элементы автоматики
| Параметры электродвигателя кВт/(об/мин) | Iн,А при 380В | Прямой пуск | Плавный пуск | Частотное регулирование |
| 0,37/1500 | 1,4 | ЩАУ-В-1.1-1,6-380 | ЩАУ-В-1.2r-3,0-380-Л | ЩАУ-В-1.3-1,9-380 |

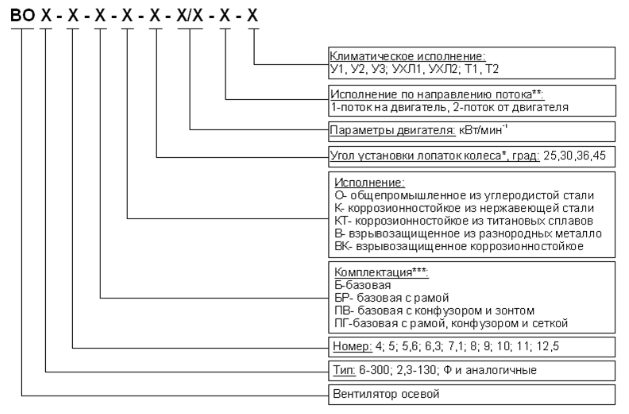

Условное обозначение
- * для вентиляторов ВО 2,3-130 и аналогичных;
- ** для вентиляторов ВО 6-300 и аналогичных;
*** в данном каталоге приведены комплектации вентиляторов:
- базовая(Б);
- базовая с рамой (БР).
Отсканируйте QR-код для перехода на акутальную страницу сайта ООО «Виктория»
