Радиальный вентилятор ВР 120-45 предназначен для работы в промышленных системах пневмотранспорта, удаления стружки, металлической и древесной пыли, а также для других санитарно-технических задач.
Он относится к категории вентиляторов среднего давления и выполнен с односторонним всасыванием, спиральным поворотным корпусом и рабочим колесом с 8 радиальными лопатками.
В зависимости от условий эксплуатации возможен выбор правого или левого направления вращения.
Назначение ВР 120-45 исп.5
- Удаление древесных стружек и опилок
- Отсос металлической пыли от станков
- Пневмотранспорт зерна и круп
- Удаление пыли и шлаков в сварочном производстве
- Другие производственные и санитарно-технические цели
Варианты изготовления ВР 120-45 исп.5
- Пылевые — из углеродистой стали (исполнение О), ТУ 4861-009-11865045-00
- Пылевые коррозионностойкие — из нержавеющей стали (исполнение К) и титановых сплавов (КТ)
- Пылевые во взрывозащищённом исполнении — В
Условия эксплуатации ВР 120-45 исп.5
- Температура окружающей среды: от -45 °С до +40 °С (до +45 °С в тропическом исполнении)
- Климатическое исполнение: умеренный климат, 2-я и 3-я категория размещения
- При 1-й категории размещения двигатель защищается кожухом от атмосферных воздействий
- Допустима эксплуатация в холодном климате (УХЛ) при температуре до -60 °С
Пример обозначения при заказе
ВР 120-45 – 6,3 – К – 5 – Пр0о – 7,5/1500(1990) – П – У2 — вентилятор радиальный среднего давления, номер 6,3, коррозионностойкий (нержавеющая сталь), конструктивная схема 5 по ГОСТ 5976, корпус правого исполнения с углом поворота улитки 0°, двигатель мощностью 7,5 кВт с частотой вращения 1500 об/мин (рабочее колесо — 1990 об/мин), двигатель расположен справа, климатическое исполнение У2.
Опции
| Наименование | Кол-во | Масса, кг |
| Комплект виброизоляторов ВП-50 – 6 шт. (при массе вентилятора до 250 кг.) | 1 | 3,492 |
| Комплект виброизоляторов ВП-100 – 6 шт. (при массе вентилятора от 250 кг.) | 1 | 9,0 |
| Комплект виброизоляторов ВР-203 – 4 шт. | 1 | 4,8 |
| Монтажная рама РМТ-1280х500 | 1 | 24,0 |
| Патрубок входной ПВТ-400 | 1 | 1,4 |
| Вставка гибкая ГВК-400П | 1 | 4,0 |
| Вставка гибкая ГВП-300х300П | 1 | 5,4 |
Габаритные размеры ВР 120-45 исп.5
Технические характеристики ВР 120-45 исп.5
| Вентилятор | Электродвигатель | Частота вращения колеса, об/мин | Производительность, тыс. м³/час | Масса, кг | Виброизолятор | |||
| Типоразмер | кВт/ об/мин | Iн при 380 В, А | Тип | Кол-во | ||||
| ВР120-45-5-О ВР120-45-5-К | АИРМ112М4 | 5,5/1500 | 11,3 | 1760 | 2,8-7,0 | 210 | ВП-50 | 4 |
| АДМ132S4 | 7,5/1500 | 15,8 | 1990 | 3,2-7,8 | 220 | |||
| АДМ132S4 | 7,5/1500 | 15,8 | 2230 | 3,6-5,7 | 220 | |||
| АДМ132M4 | 11/1500 | 22,9 | 2230 | 3,6-9,0 | 220 | |||
| АДМ132M4 | 11/1500 | 22,9 | 2500 | 4,0-6,8 | 220 | |||
| АИР160S4 | 15/1500 | 29,0 | 2500 | 4,0-10,0 | 290 | 6 | ||
| Вентилятор | n, об/мин | Значение Lwi, дБ в октавных полосах, fi, Гц | LwA, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВР 120-45-5 | 1760 | 84 | 87 | 94 | 105 | 93 | 90 | 86 | 82 | 103 |
| 1990 | 87 | 90 | 97 | 108 | 96 | 93 | 89 | 85 | 106 | |
| 2230 | 90 | 93 | 100 | 111 | 99 | 96 | 92 | 88 | 109 | |
| 2500 | 93 | 96 | 103 | 114 | 102 | 99 | 95 | 91 | 112 | |

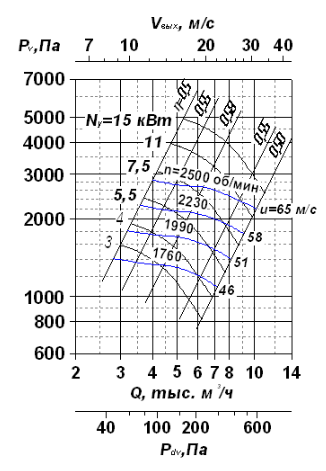

Аэродинамические характеристики ВР 120-45 исп.5
Элементы автоматики
| Параметры электродвигателя кВт/(об/мин) | Iн,А при 380В | Прямой пуск | Плавный пуск | Частотное регулирование |
| 5,5/1500 | 12 | ЩАУ-В-1.1-13,0-380 | ЩАУ-В-1.2r-12,0-380-Л | ЩАУ-В-1.3-12,0-380 |
| 7,5/1500 | 16 | ЩАУ-В-1.1-18,0-380 | ЩАУ-В-1.2r-16,0-380-Л | ЩАУ-В-1.3-16,0-380 |
| 11/1500 | 23 | ЩАУ-В-1.1-25,0-380 | ЩАУ-В-1.2r-25,0-380-Л | ЩАУ-В-1.3-22,0-380 |
| 15/1500 | 30,7 | ЩАУ-В-1.1-32,0-380 | ЩАУ-В-1.2r-37,0-380-Л | ЩАУ-В-1.3-30,0-380 |
