Вентилятор пылевой ВЦП 7-40 является аналогом таких моделей центробежных вентиляторов, как ВР 140-40, ВР 100-45, ВР 6-45, ВРП 115-45.
Оборудование используется для удаления газо-воздушных смесей с содержанием пыли и твердых частиц, при концентрации не более 600 г/м3. Максимальная температура перемещаемого воздуха +80°С.
Вентилятор для аспирации марки ВЦП находит своё применение в пылеочистных установках и пневмотранспорте, удалению древесной стружки и опилок от деревообрабатывающих станков, удалению хлопка и шерсти на текстильных производствах.
Аналоги для ВЦП 7-40: ВР 140-40, ВР 100-45, ВР 6-45, ВРП 115-45
Основные варианты изготовления (исполнения)
- общепромышленное (П) из углеродистой стали
- коррозионностойкое (К1) из нержавеющей стали
- взрывозащищённое (ПВ1) из разнородных металлов (углеродистая сталь, латунь)
- взрывозащищённое коррозионностойкое (ПВ4) из нержавеющей стали, латуни.
Характеристики вентилятора ВЦП 7-40
Вентилятор ВЦП 7-40 изготавливается из углеродистой или нержавеющей стали, а так же разнородных материалов (взрывозащищенный).
- Сертифицированы и соответствуют требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
- Взрывозащищённое исполнение сертифицировано в соответствие требованиям ТР ТС № 012/2011
- Количество лопаток рабочего колеса: 6
- Конструктивное исполнение лопаток рабочего колеса: загнутые вперед
- Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
- Максимальная температура перемещаемой среды: до 80°С
- Допустимая концентрация пыли и других твёрдых примесей в перемещаемой среде: 600,0 г/м3
|
Вентиляторы ВЦП 7-40 |
Электродвигатель |
Параметры в рабочей зоне |
Виброизоляторы |
Масса не более, кг |
Объем вентилятора V, м3 |
||||
| Типоразмер |
Мощность, кВт |
Частота вращения мин-1 |
Производи- тельность, 103х м3/час |
Полное давление, Па |
Тип | Кол-во | |||
| №2,5 схема 1 | 5A80MA2 | 1,5 | 2850 | 0,73-1,4 | 1130-1040 | ДО38 | 4 | 23 | 1,2 |
| 5А80МВ2 | 2,2 | 2850 | 0,73-1,5 | 1130-860 | ДО38 | 4 | 24,5 | ||
| №3,15 схема 1 | 5A80MВ2 | 2,2 | 2800 | 1,53-2,8 | 1790-1650 | ДО38 | 4 | 36 | 1,8 |
| АИР90L2 | 3 | 3000 | 1,53-3,3 | 1790-1150 | ДО38 | 4 | 37 | ||
| АИР100S2 | 4 | 2850 | 1,53-3,3 | 1790-1150 | ДО38 | 4 | 38 | ||
| №4 схема 1 | АИР100S2 | 4 | 2870 | 2,5-4,9 | 2790-2700 | ДО39 | 4 | 54 | 2,2 |
| АИР100L2 | 5,5 | 2870 | 2,5-6,2 | 2790-1650 | ДО39 | 4 | 70,5 | ||
| АИР112М2 | 7,5 | 3000 | 2,5-6,2 | 2790-1650 | ДО39 | 4 | 81 | ||
| №5 схема 1 | АИР112МА6 | 3 | 1000 | 2,2-5,0 | 1020-780 | ДО40 | 4 | 120 | 3,8 |
| АИР112М4 | 5,5 | 1450 | 2,2-5,0 | 1020-780 | ДО40 | 4 | 165 | ||
| АИР132S4 | 7,5 | 1500 | 2,2-5,2 | 1020-780 | ДО40 | 4 | 182 | ||
| АИР132М4 | 11 | 1500 | 2,2-5,2 | 1020-780 | ДО40 | 4 | 220 | ||
| АИР160S4 | 15 | 1500 | 2,2-5,2 | 1020-780 | ДО40 | 4 | 280 | ||
| №5 схема 5 | АИР112М4 | 5,5 | 1620 | 2,4-5,5 | 1280-970 | ДО42 | 6 | 351 | |
| АИР112М4 | 5,5 | 1810 | 2,7-6,2 | 1600-1220 | ДО42 | 6 | 360 | ||
| АИР112М4 | 5,5 | 2030 | 3,0-5,2 | 2000-1840 | ДО42 | 6 | 362 | ||
| АИР132S4 | 7,5 | 1631 | 3,0-7,3 | 2000-1600 | ДО42 | 6 | 366 | ||
| АИР132S4 | 7,5 | 1813 | 3,0-7,3 | 2000-1600 | ДО42 | 6 | 368 | ||
| АИР132S4 | 7,5 | 2030 | 3,0-7,3 | 2000-1600 | ДО42 | 6 | 387 | ||
| АИР132S4 | 7,5 | 2285 | 3,4-5,8 | 2550-2350 | ДО42 | 6 | 389 | ||
| АИР132М4 | 11 | 1637 | 3,7-7,2 | 3250-2700 | ДО42 | 6 | 393 | ||
| АИР132М4 | 11 | 1819 | 3,7-7,2 | 3250-2700 | ДО42 | 6 | 395 | ||
| АИР132М4 | 11 | 2037 | 3,7-7,2 | 3250-2700 | ДО42 | 6 | 398 | ||
| АИР132М4 | 11 | 2285 | 3,4-8,0 | 2550-2000 | ДО42 | 6 | 411 | ||
| АИР132М4 | 11 | 2575 | 3,7-7,2 | 3250-2700 | ДО42 | 6 | 422 | ||
| АИР160S4 | 15 | 1611 | 3,7-9,0 | 3250-2450 | ДО42 | 6 | 430 | ||
| АИР160S4 | 15 | 1813 | 3,7-9,0 | 3250-2450 | ДО42 | 6 | 432 | ||
| АИР160S4 | 15 | 2030 | 3,7-9,0 | 3250-2450 | ДО42 | 6 | 434 | ||
| АИР160S4 | 15 | 2256 | 3,7-9,0 | 3250-2450 | ДО42 | 6 | 438 | ||
| АИР160S4 | 15 | 2575 | 3,7-9,0 | 3250-2450 | ДО42 | 6 | 476 | ||
| №6,3 схема 1 | АИР132S4 | 7,5 | 1500 | 5,7-9,4 | 1690-1450 | ДО41 | 4 | 200 | 3,6 |
| АИР132М4 | 11 | 1450 | 5,7-9,4 | 1690-1450 | ДО41 | 4 | 245 | ||
| АИР160S4 | 15 | 1500 | 5,7-9,4 | 1690-1450 | ДО41 | 4 | 285 | ||
| №6,3 схема 5 | АИР132S4 | 7,5 | 1450 | 6,3-10,5 | 1690-1450 | ДО42 | 6 | 460 | 5,1 |
| АИР132S4 | 7,5 | 1624 | 6,3-10,5 | 1690-1450 | ДО42 | 6 | 460 | ||
| АИР132М4 | 11 | 1615 | 6,3-10,5 | 2100-1800 | ДО42 | 6 | 492 | ||
| АИР160S4 | 15 | 1624 | 7,0-11,0 | 2600-2300 | ДО42 | 6 | 510 | ||
| АИР160S4 | 15 | 1810 | 7,0-11,0 | 2600-2300 | ДО42 | 6 | 541 | ||
| АИР160М4 | 18,5 | 1810 | 7,0-13,5 | 2600-2100 | ДО42 | 6 | 554 | ||
| АИР160М4 | 18,5 | 1624 | 8,0-10,4 | 3300-3100 | ДО42 | 6 | 560 | ||
| АИР160М4 | 18,5 | 2040 | 8,0-10,4 | 3300-3100 | ДО42 | 6 | 582 | ||
| АИР180S4 | 22 | 1641 | 8,0-13,2 | 3300-2900 | ДО42 | 6 | 560 | ||
| АИР180S4 | 22 | 1831 | 8,0-13,2 | 3300-2900 | ДО42 | 6 | 562 | ||
| АИР180S4 | 22 | 2040 | 8,0-13,2 | 3300-2900 | ДО42 | 6 | 566 | ||
| АИР180S4 | 22 | 2271 | 8,0-13,2 | 3300-2900 | ДО42 | 6 | 570 | ||
| №8 схема 1 | АИР160М4 | 18,5 | 1450 | 8,0-16,0 | 2600-2200 | ДО43 | 4 | 427 | 2,2 |
| АИР180S4 | 22 | 1500 | 8,0-16,0 | 2600-2200 | ДО43 | 4 | 427 | ||
| АИР180М4 | 30 | 1500 | 8,0-16,0 | 2600-2200 | ДО43 | 4 | 427 | ||
| АИР200М4 | 37 | 1500 | 8,0-16,0 | 2600-2200 | ДО43 | 4 | 427 | ||
| №8 схема 5 | АИР160М4 | 18,5 | 1310 | 8,0-16,0 | 2600-2200 | ДО43 | 6 | 700 | 3,8 |
| АИР160М4 | 18,5 | 1450 | 8,0-16,0 | 2600-2200 | ДО43 | 6 | 715 | ||
| АИР180S4 | 22 | 1323 | 8,7-14,0 | 3200-2900 | ДО43 | 6 | 720 | ||
| АИР180S4 | 22 | 1450 | 8,0-19,0 | 2600-1950 | ДО43 | 6 | 733 | ||
| АИР180S4 | 22 | 1615 | 8,7-14,0 | 3200-2900 | ДО43 | 6 | 729 | ||
| АИР180М4 | 30 | 1328 | 10,0-15,5 | 4000-3600 | ДО43 | 6 | 740 | ||
| АИР180М4 | 30 | 1615 | 8,7-22,0 | 3200-2450 | ДО43 | 6 | 744 | ||
| АИР180М4 | 30 | 1810 | 10,0-15,5 | 4000-3600 | ДО43 | 6 | 758 | ||
| АИР200М4 | 37 | 1323 | 10,0-20,0 | 4000-3400 | ДО43 | 6 | 780 | ||
| АИР200М4 | 37 | 1470 | 10,0-20,0 | 4000-3400 | ДО43 | 6 | 786 | ||
| АИР200М4 | 37 | 1615 | 8,7-22,5 | 3200-2350 | ДО43 | 6 | 837 | ||
| АИР200М4 | 37 | 1810 | 10,0-20,0 | 4000-3400 | ДО43 | 6 | 844 | ||
| АИР200L4 | 45 | 1328 | 10,0-25,0 | 4000-2900 | ДО43 | 6 | 860 | ||
| АИР200L4 | 45 | 1470 | 10,0-25,0 | 4000-2900 | ДО43 | 6 | 865 | ||
| АИР200L4 | 45 | 1638 | 10,0-25,0 | 4000-2900 | ДО43 | 6 | 870 | ||
| АИР200L4 | 45 | 1810 | 10,0-25,0 | 4000-2900 | ДО43 | 6 | 884 | ||
| №10 схема 1 | АИР160М8 | 11 | 750 | 2,5-6,8 | 1080-770 | ДО43 | 6 | 680 | 3,6 |
| АИР200М6 | 22 | 1000 | 3,4-9,0 | 1990-1400 | ДО43 | 6 | 680 | ||
| АИР200L6 | 30 | 1000 | 3,4-9,2 | 2000-1420 | ДО43 | 6 | 720 | ||
| №10 схема 5 | АИР200L6 | 30 | 1080 | 2,5-8,0 | 1100-4400 | ДО43 | 8 | 1030 | 5,1 |
| №12,5 схема 1 | АИР225М8 | 30 | 750 | 5,3-13,5 | 1760-1250 | ДО43 | 6 | 985 | 6,8 |
| АИР250М6 | 55 | 1000 | 6,7-12,0 | 3170-3000 | ДО43 | 6 | 1165 | ||
| АИР180S4 | 75 | 1000 | 6,7-18,0 | 3170-2300 | ДО43 | 6 | 1415 | ||
| №12,5 схема 5 | АИР250М6 | 55 | 1000 | 5,0-12,0 | 1800-3000 | ДО43 | 8 | 1590 | 8 |
Характеристики вентилятора ВЦП 7-40 типоразмера 2,5
Аэродинамические характеристики вентилятора ВЦП 7-40 № 2,5

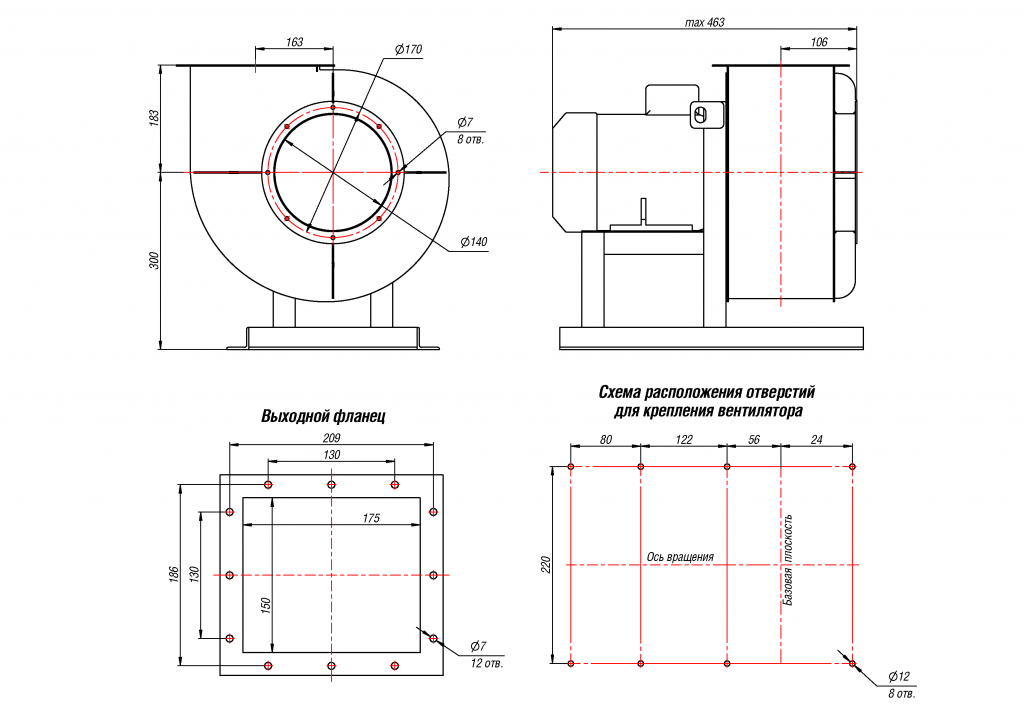

Габаритные и присоединительные размеры вентилятора ВЦП 7-40 №2,5

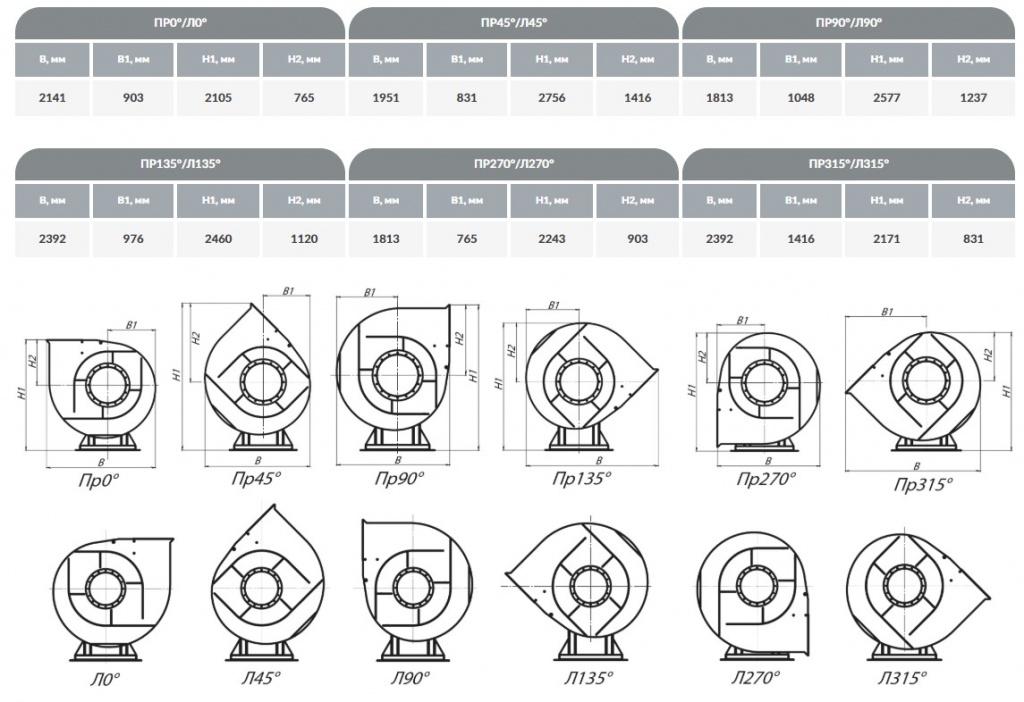

Габаритные и присоединительные размеры вентилятора ВЦП 7-40 №2,5, зависящие от положения корпуса

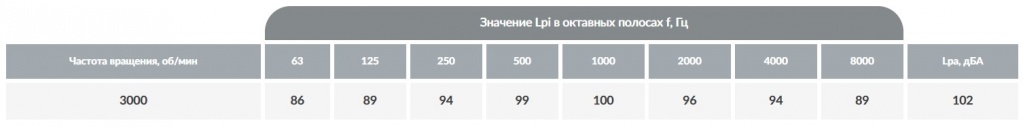

Акустические характеристики вентилятора ВЦП 7-40 № 2,5
Характеристики вентилятора ВЦП 7-40 типоразмера 3,15

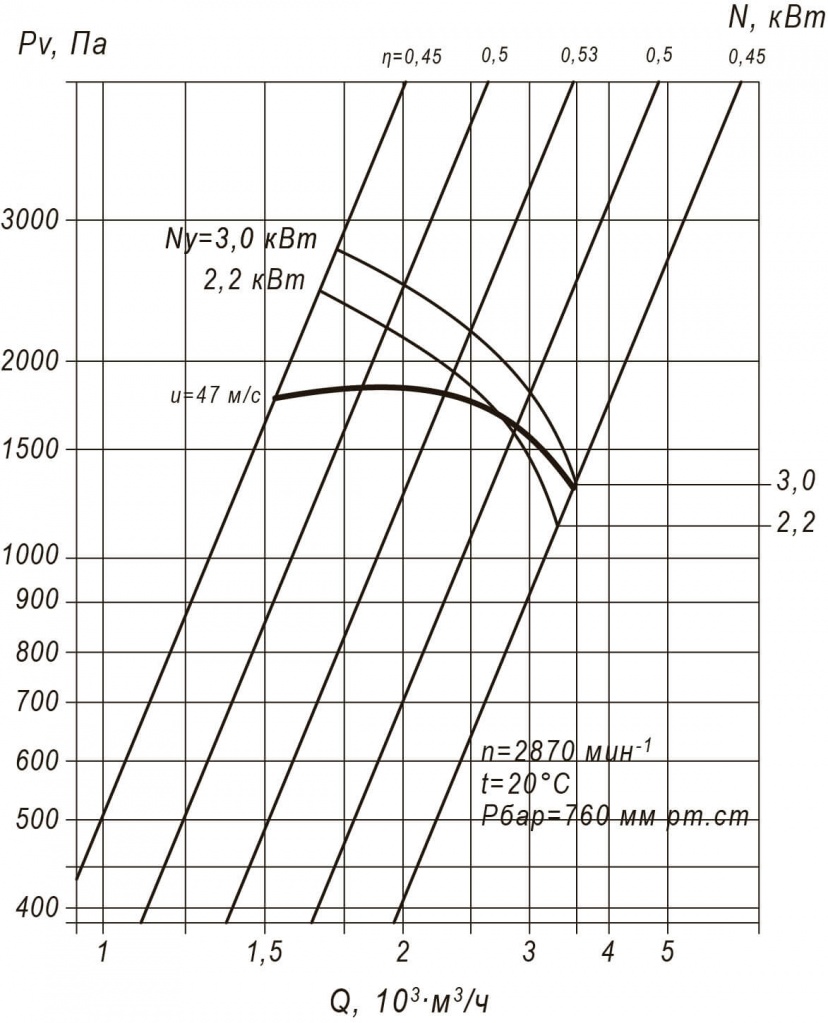

Аэродинамические характеристики вентилятора ВЦП 7-40 № 3,15

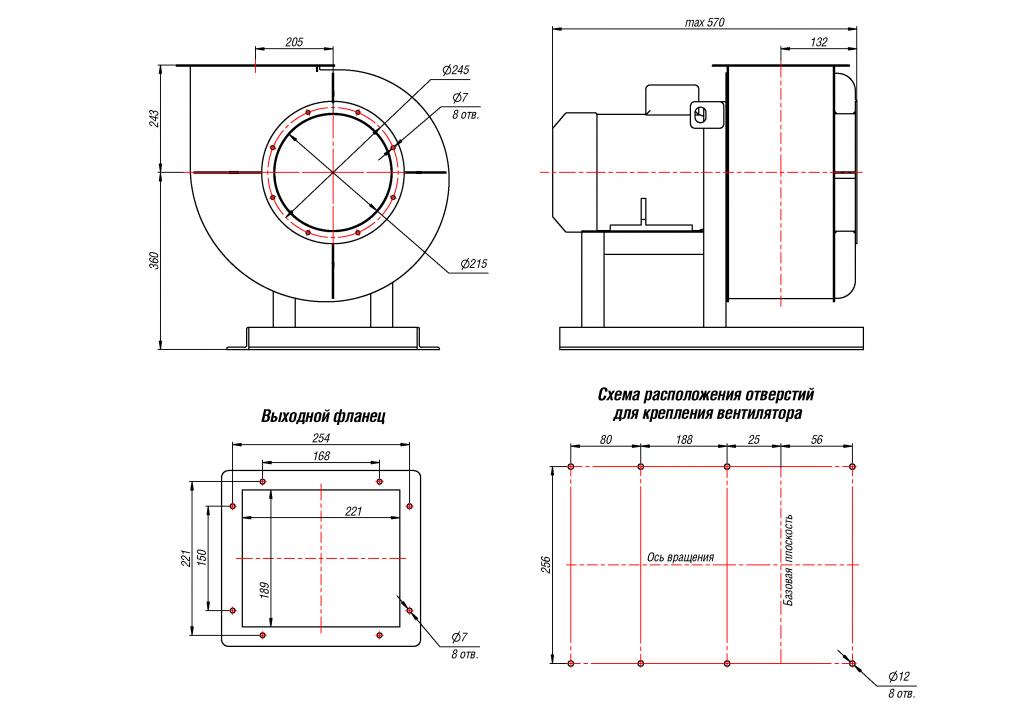

Габаритные и присоединительные размеры вентилятора ВЦП 7-40 №3,15

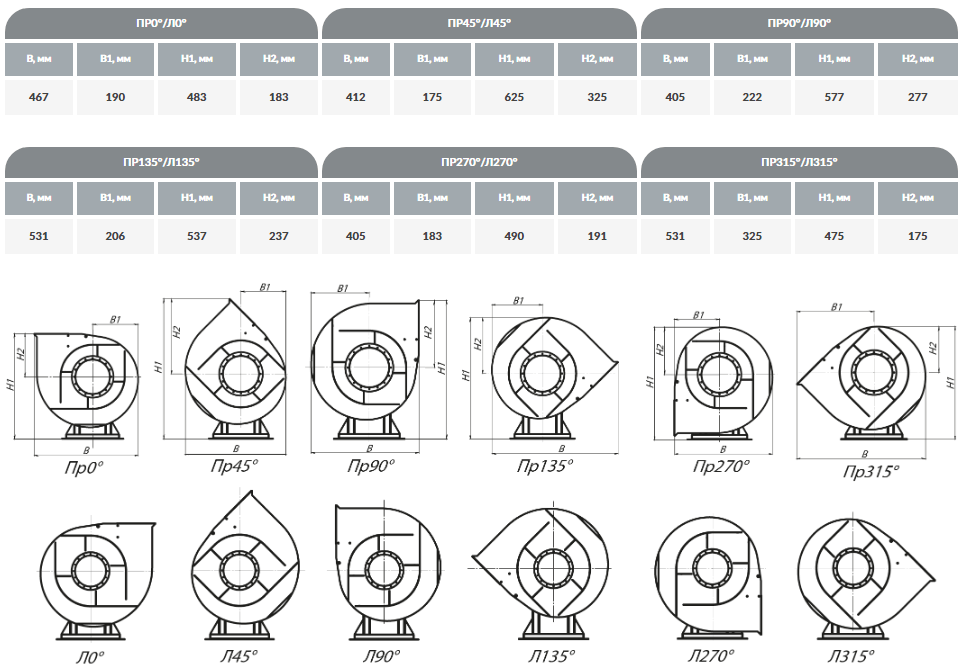

Габаритные и присоединительные размеры вентилятора ВЦП 7-40 №3,15, зависящие от положения корпуса
Акустические характеристики вентилятора ВЦП 7-40 № 3,15
Характеристики вентилятора ВЦП 7-40 типоразмера 4

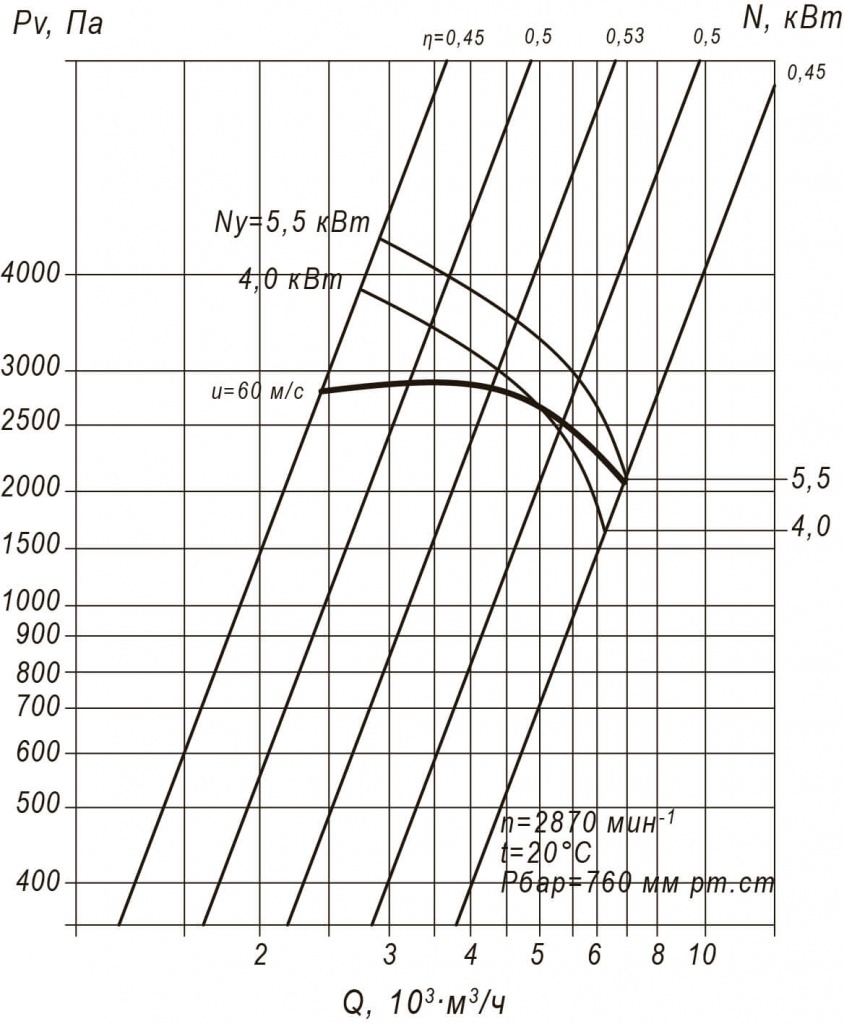

Аэродинамические характеристики вентилятора ВЦП 7-40 № 4
Габаритные и присоединительные размеры вентилятора ВЦП 7-40 №4

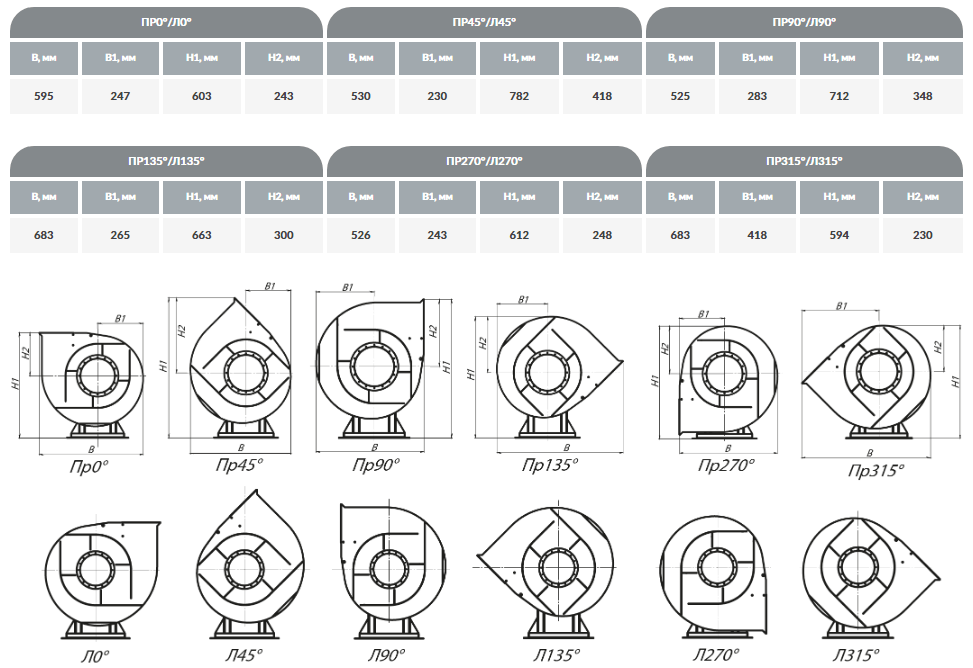

Габаритные и присоединительные размеры вентилятора ВЦП 7-40 №4, зависящие от положения корпуса
Акустические характеристики вентилятора ВЦП 7-40 № 4
Характеристики вентилятора ВЦП 7-40 типоразмера 5

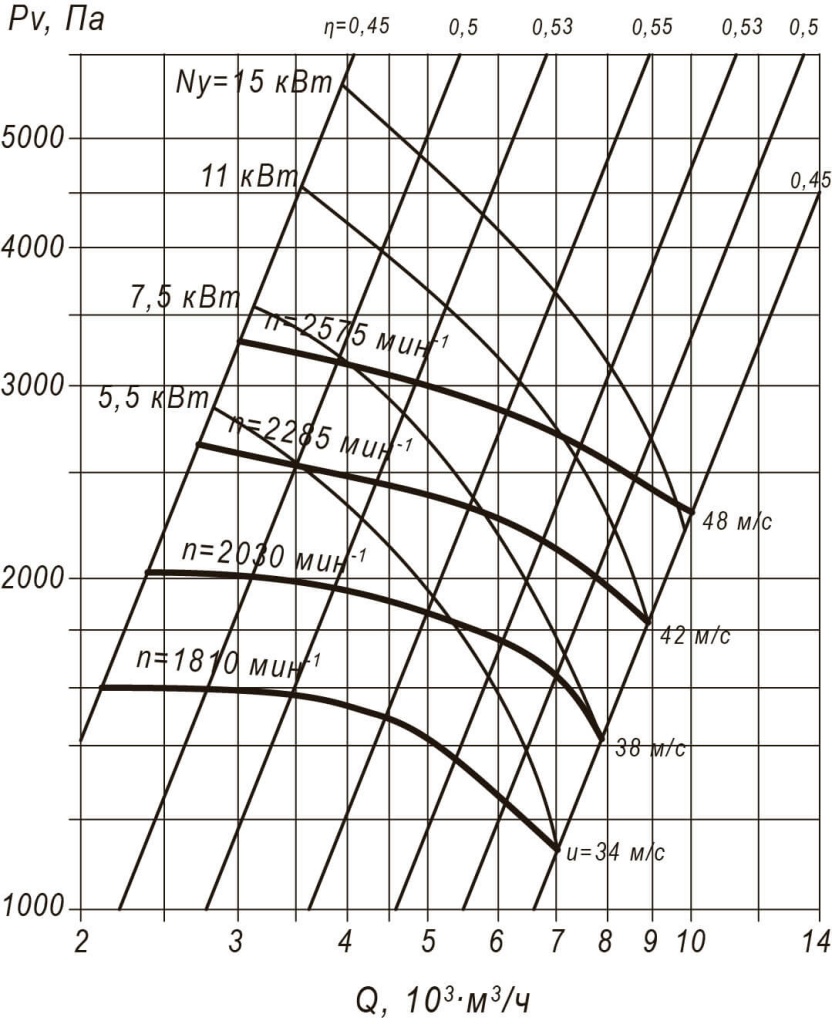

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 № 5
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5

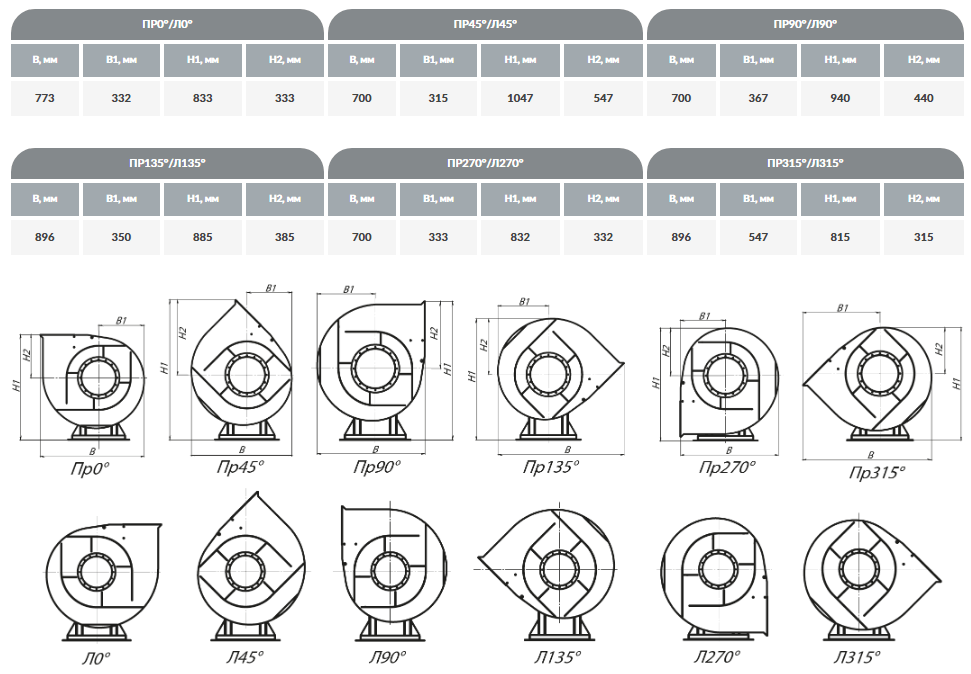

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5, зависящие от положения корпуса
Акустические характеристики радиального вентилятора ВЦП 7-40 №5
Характеристики вентилятора ВЦП 7-40 типоразмера 6,3

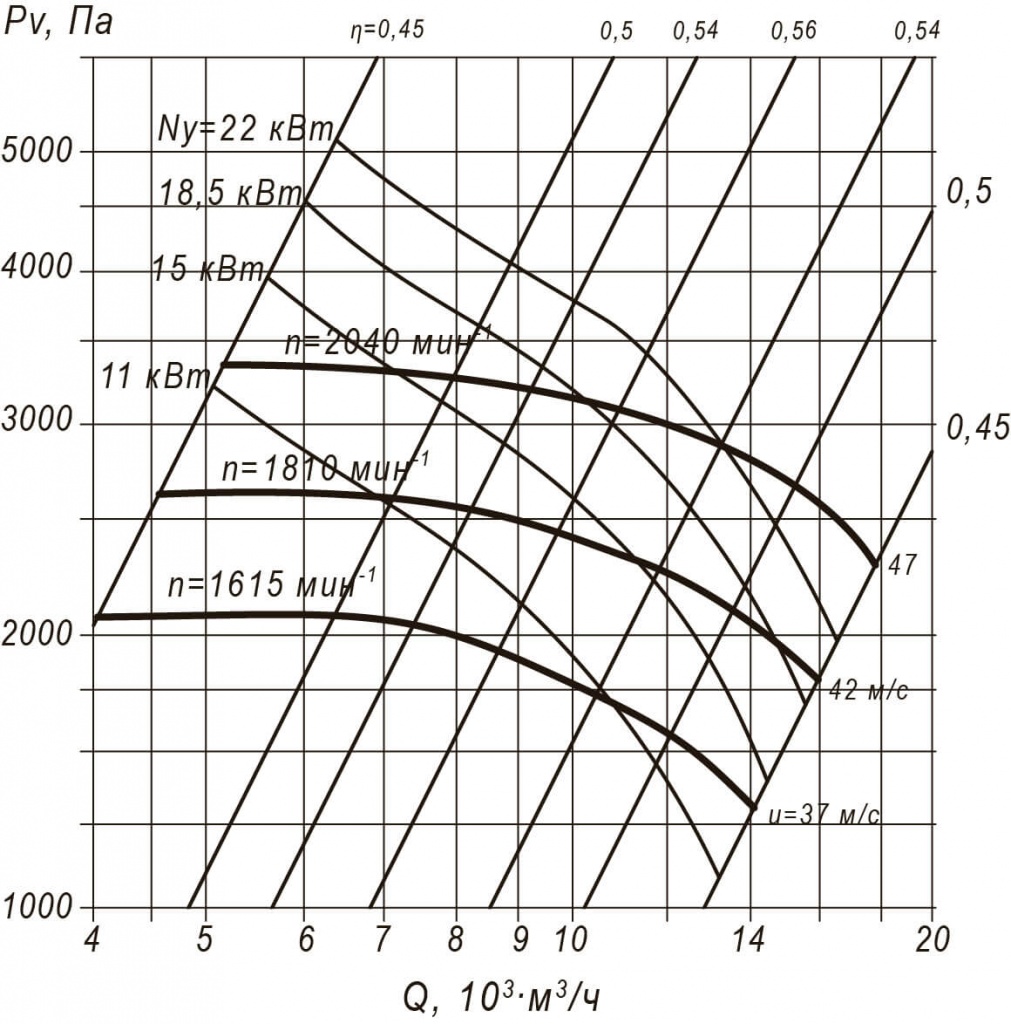

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 № 6,3
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №6,3
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №6,3, зависящие от положения корпуса
Акустические характеристики радиального вентилятора ВЦП 7-40 №6,3
Характеристики вентилятора ВЦП 7-40 типоразмера 8

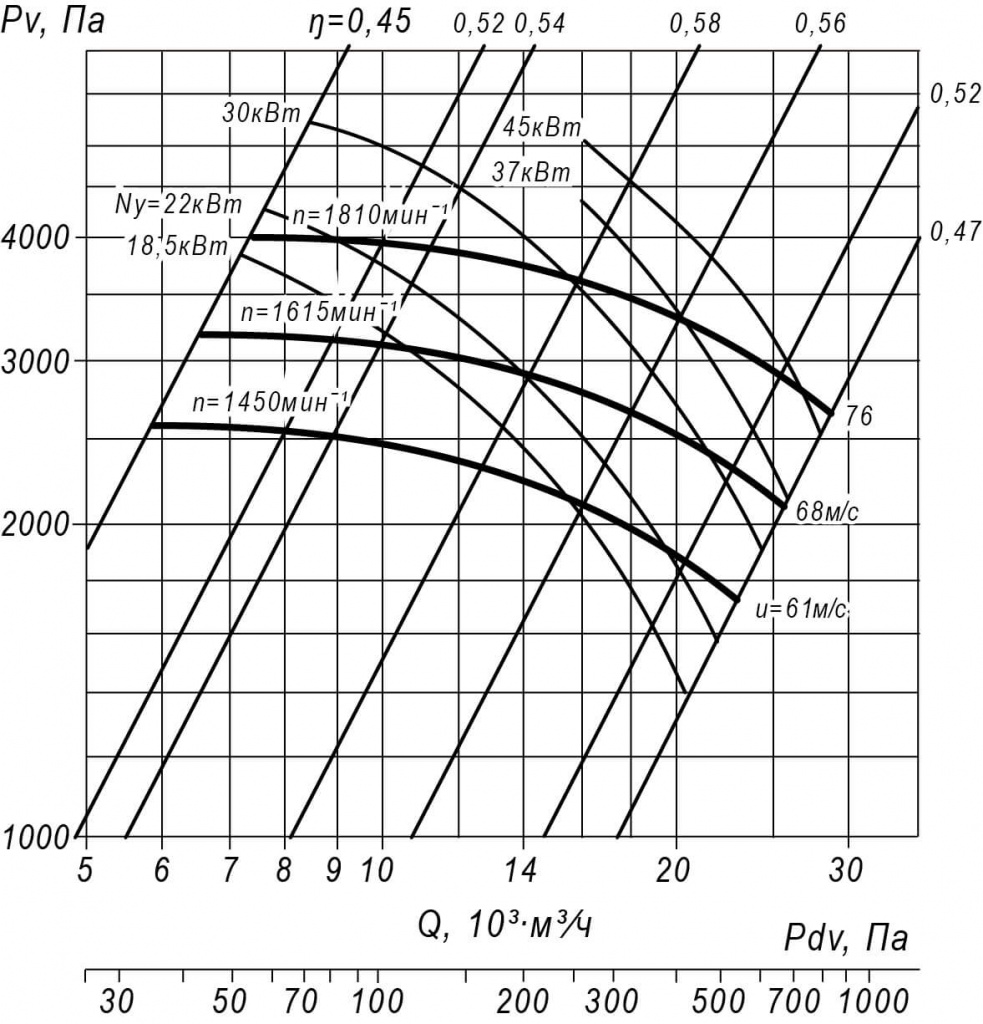

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №8
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, зависящие от положения корпуса
Акустические характеристики радиального вентилятора ВЦП 7-40 №8
Характеристики вентилятора ВЦП 7-40 типоразмера 10

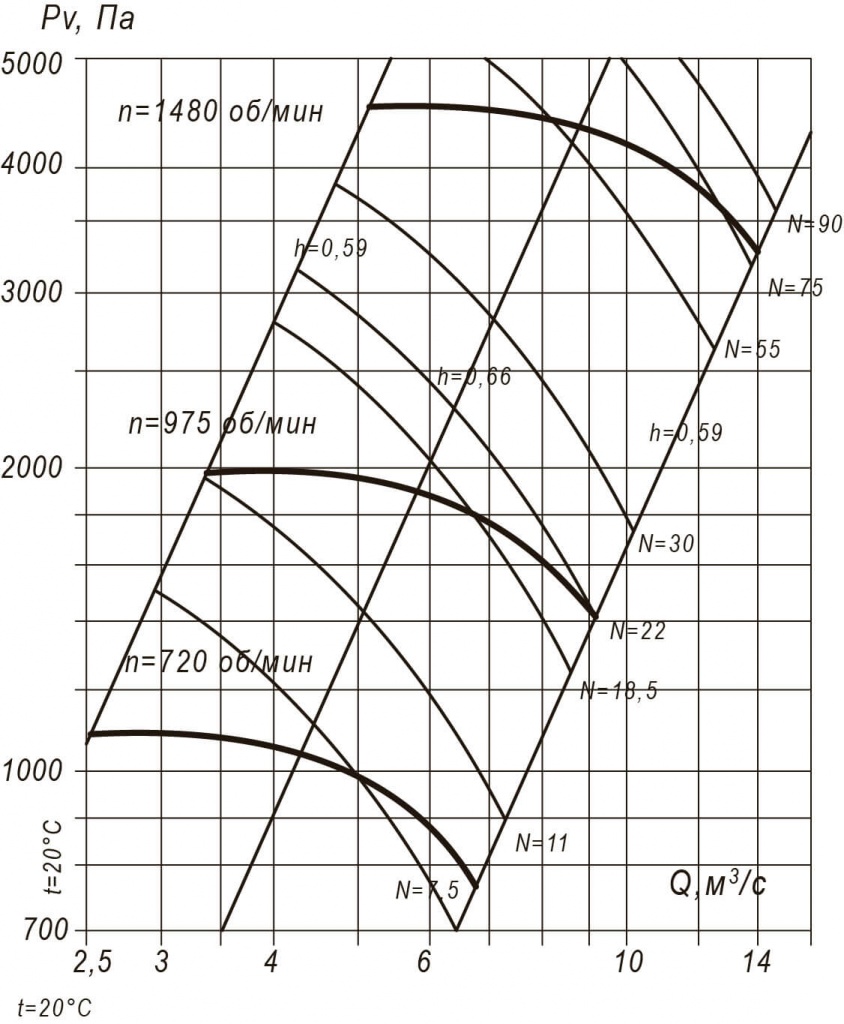

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №10

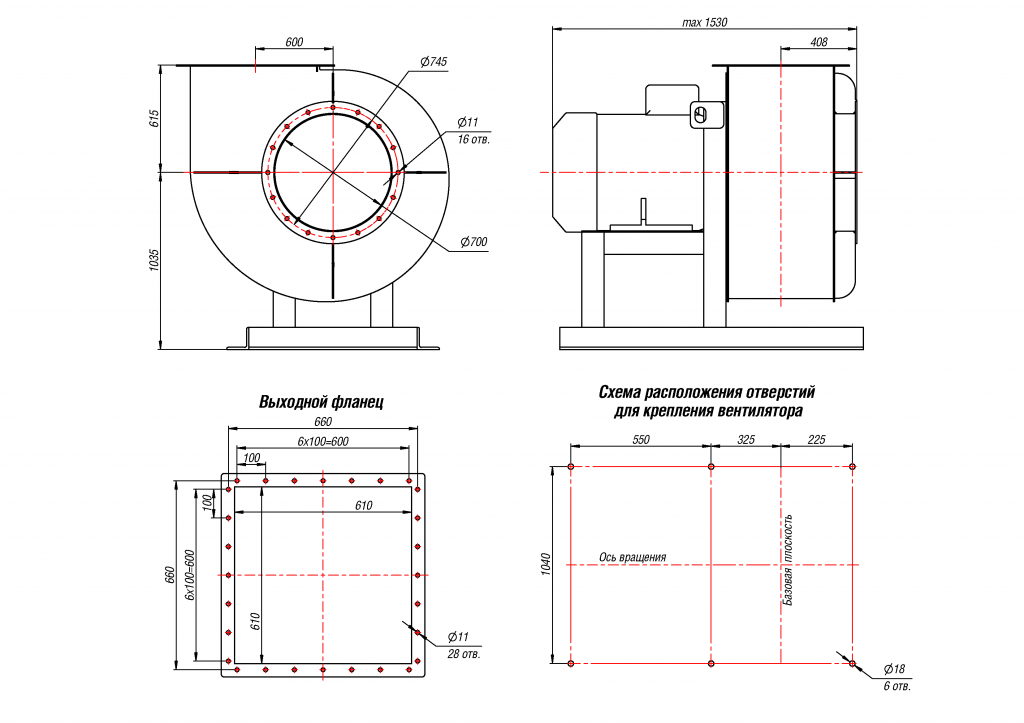

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №10

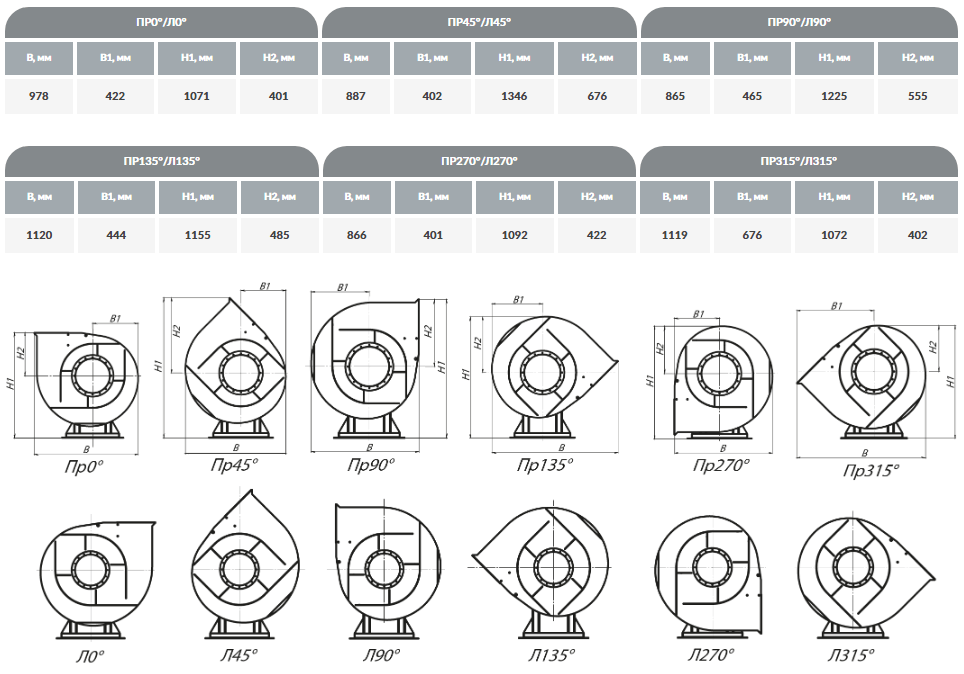

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №10, зависящие от положения корпуса
Акустические характеристики радиального вентилятора ВЦП 7-40 №10
Характеристики вентилятора ВЦП 7-40 типоразмера 12,5

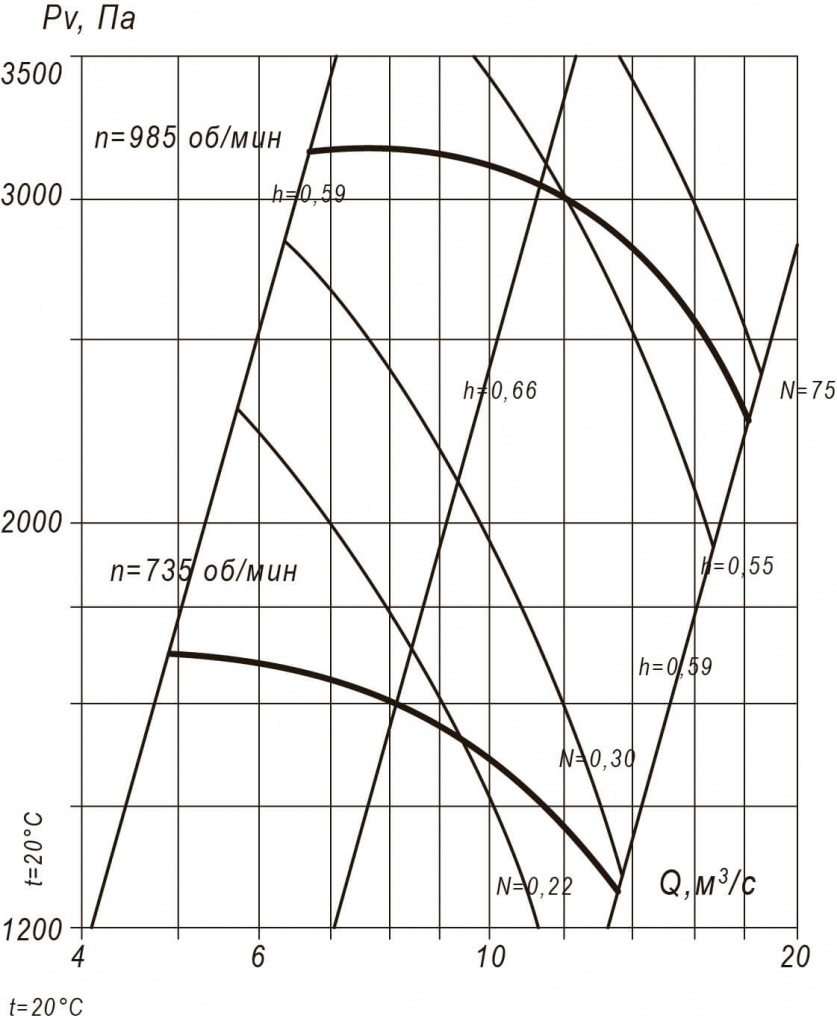

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №12,5

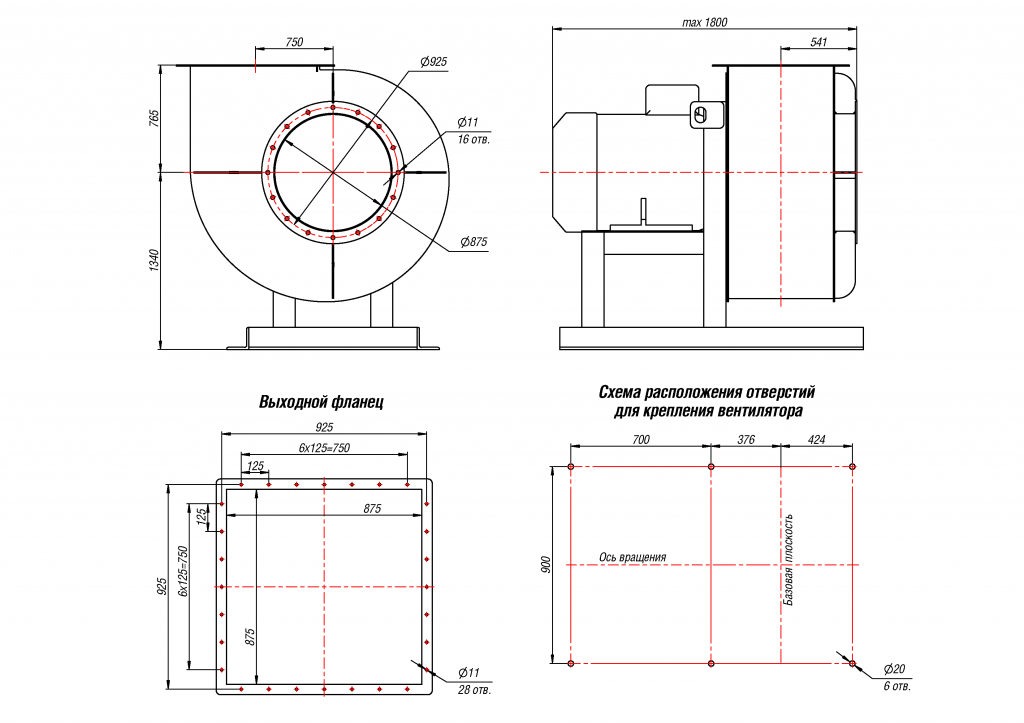

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №12,5

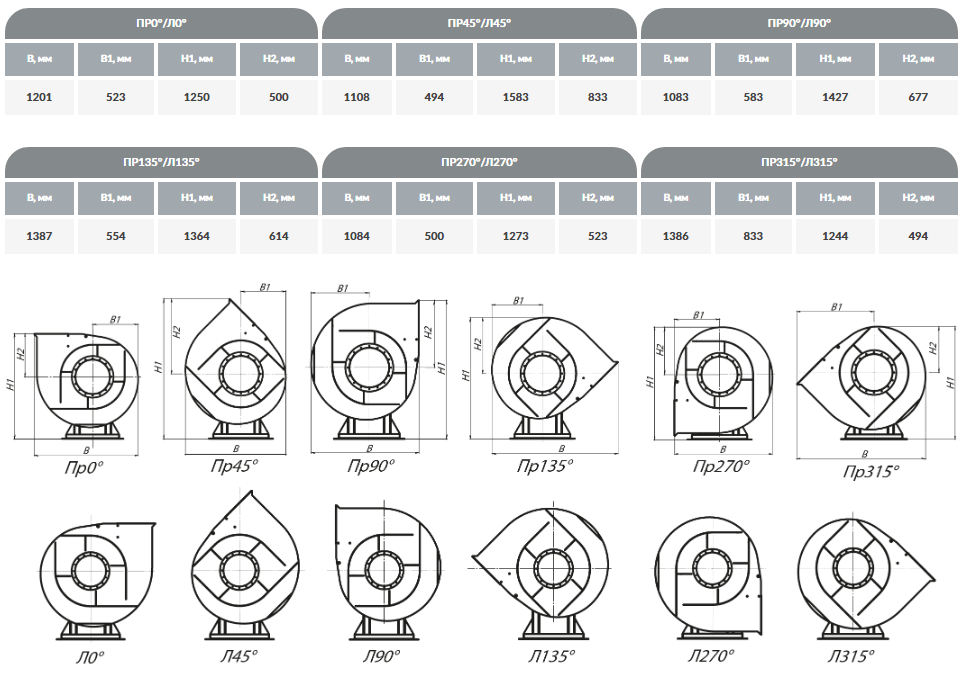

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №12,5, зависящие от положения корпуса
Акустические характеристики радиального вентилятора ВЦП 7-40 №12,5
