Вентиляторы тягодутьевые радиальные ТДРВ-90-60

Скачать документацию
ООО «Виктория»
ООО «Виктория»
г. Минск, Микрорайон Уручье, пр. Независимости, 199, центральный корпус, пом. 1. • Тел.: 8 (017) 399-83-88 • 5@v-klapan.by
ТДРВ-90-60 Заказать

Вентиляторы радиальные ТДРВ-90-60 предназначены для: для подачи воздуха в топки паровых котлов; для перемещения чистого воздуха в технологических установках различных отраслей народного хозяйства; для использования в качестве дымососов на газомазутных котлах с уравновешенной тягой.

Характеристики вентиляторов ТДРВ-90-60

  • Вентилятор среднего и высокого давления, одностороннего всасывания;
  • Направление вращения – правое и левое
  • Лопатки, загнутые вперед
  • Температура перемещаемой среды на входе в вентилятор не более +250°С.
  • Температура окружающего воздуха: -40...+40°С;
  • Категория размещения У2 по ГОСТ 15150-69.

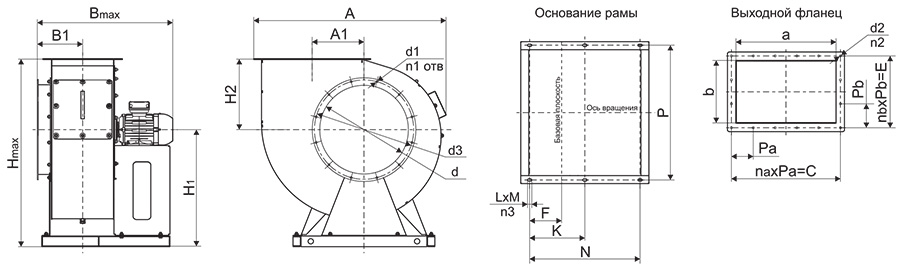

Габаритные и присоединительные размеры ТДРВ-90-60 (мм) Исполнение 1

Габаритные и присоединительные размеры ТДРВ-90-60 (мм) Исполнение 1

№ вент a b C E Pa Pb na nb n2 d2 d d3 d1 n1 H1 H2 H max B max B1 A A1 F K N n3 P L M
2,24 224 139 260 180 130 90 2 2 8 7 200 230 7 4 310 160 470 470 164 470 117 74 - 290 4 380 20 8
2,5 250 155 288 192 144 96 2 2 8 10 224 254 10 4 340 180 520 485 172 520 130 82 - 310 4 410 20 10
2,8 280 174 318 212 106 106 3 2 10 10 250 280 10 4 370 200 570 515 181 575 146 91 - 350 4 460 20 10
3,15 315 195 351 232 117 116 3 2 10 10 280 320 10 4 405 225 630 575 192 635 164 102 - 400 4 480 20 10
3,55 355 220 393 258 131 129 3 2 10 10 315 355 10 8 445 255 700 600 204 710 185 114 - 420 4 520 20 10
4,0 400 248 436 285 109 95 4 3 14 10 355 395 10 8 505 285 790 715 218 790 209 128 - 480 4 600 20 10
4,5 450 279 512 342 128 114 4 3 14 12 400 450 12 8 555 320 875 840 234 895 235 144 300 600 6 710 24 12
5,0 500 310 560 372 112 124 5 3 16 12 450 500 12 8 615 355 970 870 250 980 261 160 315 630 6 760 24 12
5,6 560 347 615 405 123 135 5 3 16 12 500 560 12 12 660 400 1060 780 269 1085 292 179 290 580 6 760 24 12
6,3 630 391 690 452 115 113 6 4 20 12 560 620 12 12 760 450 1210 875 291 1215 329 201 335 670 6 840 24 12
7,1 710 440 774 504 129 126 6 4 20 12 630 690 12 16 885 505 1390 990 346 1365 370 226 370 740 6 960 28 14
8,0 800 496 861 560 123 140 7 4 22 12 710 770 12 16 985 570 1555 1190 404 1525 417 254 440 880 6 1040 28 14
9,0 900 558 960 620 120 124 8 5 26 12 800 870 15 16 1090 645 1735 1380 435 1700 469 285 500 1000 6 1120 28 14
10,0 1000 620 1064 680 133 136 8 5 26 15 900 970 15 16 1200 715 1915 1470 466 1885 521 316 560 1120 6 1210 36 18
11,2 1120 694 1179 756 131 126 9 6 30 15 1000 1070 15 20 1325 800 2125 1570 505 2095 584 355 590 1180 6 1370 36 18

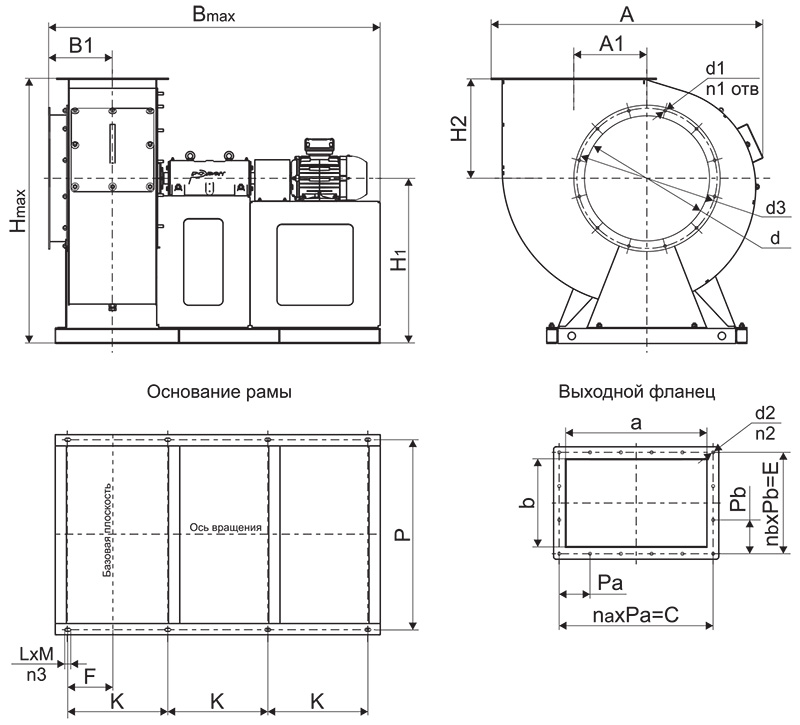

Габаритные и присоединительные размеры ТДРВ-90-60 (мм) Исполнение 3

Габаритные и присоединительные размеры ТДРВ-90-60 (мм) Исполнение 3

№ вент a b ga gb C E Pa Pb na nb n2 d2 d d3 d1 n1 H1 H2 H max B max B1 A A1 F K n3 P L M
5,6 560 347 28 29 615 405 123 135 5 3 16 12 500 560 12 12 660 400 1060 1295 269 1085 292 179 350 8 760 24 12
6,3 630 391 30 31 690 452 115 113 6 4 20 12 560 620 12 12 760 450 1210 1425 291 1215 329 201 390 8 840 24 12
7,1 710 440 32 32 774 504 129 126 6 4 20 12 630 690 12 16 885 505 1390 1665 346 1365 370 226 460 8 960 28 14
8,0 800 496 31 32 861 560 123 140 7 4 22 12 710 770 12 16 985 570 1555 1900 404 1525 417 254 515 8 1040 28 14
9,0 900 558 30 31 960 620 120 124 8 5 26 12 800 870 15 16 1090 645 1735 2085 435 1700 469 285 555 8 1120 28 14
10,0 1000 620 32 30 1064 680 133 136 8 5 26 15 900 970 15 16 1200 715 1915 2205 466 1885 521 316 605 8 1210 36 18
11,2 1120 694 30 31 1179 756 131 126 9 6 30 15 1000 1070 15 20 1325 800 2125 2470 505 2095 584 355 680 8 1370 36 18

Технические характеристики вентиляторов ТДРВ-90-60

№ вентилятора Частота вращения двигателя,об/мин Частота вращения колеса, об/мин Тип электродвигателя Потребляемая мощность, кВт Ток, А Исполнение Масса,кг
исп 1 исп 3
2,24 1500 АИР56А4 0,12 0,44 1 24 -
3000 АИР56В2 0,25 0,69 24 -
АИР63А2 0,37 1,01 25 -
2,5 1500 АИР56А4 0,12 0,44 1 28 -
3000 АИР63А2 0,37 1,01 29 -
АИР63В2 0,55 1,38 29 -
2,8 1500 АИР56А4 0,12 0,44 1 34 -
3000 АИР63В2 0,55 1,38 35 -
АИР71А2 0,75 1,83 45 -
3,15 1500 АИР63А4 0,25 0,79 1 43 -
3000 АИР80А2 1,5 3,46 55 -
АИР80В2 2,2 4,85 56 -
3,55 1500 АИР63А4 0,25 0,79 1 53 -
3000 АИР80А2 1,5 3,46 65 -
АИР80В2 2,2 4,85 66 -
4,0 1500 АИР63В4 0,37 1,12 1 65 -
АИР71А4 0,55 1,57 74 -
3000 АИР80В2 2,2 4,85 78 -
АИР90L2 3 6,34 86 -
АИР100S2 4 8,2 91 -
4,5 1500 АИР80А4 1,1 2,85 1 91 -
АИР80В4 1,5 3,72 94 -
3000 АИР112М2 7,5 14,9 126 -
АИР132М2 11 21,2 149 -
5,0 1500 АИР80А4 1,1 2,85 1 108 -
АИР80В4 1,5 3,72 111 -
3000 АИР112М2 7,5 14,9 143 -
АИР132М2 11 21,2 166 -
5,6 1500 АИР90L4 2,2 5,1 1,3 142 207
АИР100S4 3 6,8 149 214
3000 1667 АИР80В2 2,2 4,85 5 - -
АИР90L2 3 6,34 - -
АИР100S2 4 8,2 - -
3000 1875 АИР90L2 3 6,34 - -
АИР100S2 4 8,2 - -
АИР100L2 5,5 11,1 - -
3000 2143 АИР100L2 5,5 11,1 - -
АИР112М2 7,5 14,9 - -
3000 2400 АИР112М2 7,5 14,9 - -
АИР132М2 11 21,2 - -
3000 2679 АИР112М2 7,5 14,9 - -
АИР132М2 11 21,2 - -
АИР160S2 15 28,6 - -
6,3 1000 АИР90L6 1,5 4 1,3 173 249
АИР100L6 2,2 5,6 182 257
1500 АИР100L4 4 8,8 184 260
АИР112М4 5,5 11,7 194 269
1000 1000 АИР90L6 1,5 4 5 - -
АИР100L6 2,2 5,6 - -
1500 1071 АИР80В4 1,5 3,72 - -
АИР90L4 2,2 5,1 - -
1500 1200 АИР90L4 2,2 5,1 - -
АИР100S4 3 6,8 - -
1500 1339 АИР100S4 3 6,8 - -
АИР100L4 4 8,8 - -
1500 1500 АИР100L4 4 8,8 - -
АИР112М4 5,5 11,7 - -
3000 1667 АИР100L2 5,5 11,1 - -
АИР112М2 7,5 14,9 - -
3000 1875 АИР112М2 7,5 14,9 - -
АИР132М2 11 21,2 - -
3000 2143 АИР132М2 11 21,2 - -
АИР160S2 15 28,6 - -
3000 2400 АИР160S2 15 28,6 - -
АИР160М2 18,5 34,7 - -
АИР180S2 22 41 - -
7,1 1000 АИР112МА6 3 7,4 1,3 232 346
АИР112МВ6 4 9,75 236 351
1500 АИР132S4 7,5 15,6 261 376
АИР132М4 11 22,5 273 388
1000 1000 АИР112МА6 3 7,4 5 - -
АИР112МВ6 4 9,75 - -
1500 1071 АИР100S4 3 6,8 - -
АИР100L4 4 8,8 - -
1500 1200 АИР100L4 4 8,8 - -
АИР112М4 5,5 11,7 - -
1500 1339 АИР112М4 5,5 11,7 - -
АИР132S4 7,5 15,6 - -
1500 1500 АИР132S4 7,5 15,6 - -
АИР132М4 11 22,5 - -
3000 1667 АИР132М4 11 22,5 - -
АИР160S4 15 30 - -
3000 1875 АИР160S4 15 30 - -
АИР160М4 18,5 36,3 - -
3000 2143 АИР180S4 22 43,2 - -
АИР180М4 30 57,6 - -
8,0 1000 АИР112МВ6 4 9,75 1,3 287 418
АИР132S6 5,5 12,9 307 438
1500 АИР160S4 15 30 363 494
АИР160М4 18,5 36,3 383 514
1000 1000 АИР112МВ6 4 9,75 5 - -
АИР132S6 5,5 12,9 - -
1500 1071 АИР112М4 5,5 11,7 - -
АИР132S4 7,5 15,6 - -
1500 1200 АИР132S4 7,5 15,6 - -
АИР132М4 11 22,5 - -
1500 1339 АИР132М4 11 22,5 - -
АИР160S4 15 30 - -
1500 1500 АИР160S4 15 30 - -
АИР160М4 18,5 36,3 - -
1500 1680 АИР160М4 18,5 36,3 - -
АИР180S4 22 43,2 - -
1500 1875 АИР180М4 30 57,6 - -
АИР200М4 37 70,2 - -
9,0 1000 АИР132М6 7,5 17,2 1,3 386 538
АИР160S6 11 24,5 422 574
1500 АИР180М4 30 57,6 494 646
АИР200М4 37 70,2 564 716
1000 1000 АИР132М6 7,5 17,2 5 - -
АИР160S6 11 24,5 - -
1500 1071 АИР132М4 11 22,5 - -
АИР160S4 15 30 - -
1500 1200 АИР160S4 15 30 - -
АИР160М4 18,5 36,3 - -
1500 1339 АИР160М4 18,5 36,3 - -
АИР180S4 22 43,2 - -
1500 1500 АИР180М4 30 57,6 - -
АИР200М4 37 70,2 - -
1500 1680 АИР200М4 37 70,2 - -
АИР200L4 45 84,9 - -
10,0 750 АИР132М8 5,5 13,6 1,3 452 627
АИР160S8 7,5 17,8 491 666
1000 АИР160М6 15 31,6 522 697
АИР180М6 18,5 38,6 546 721
1500 АИР200L4 45 84,9 662 837
АИР225М4 55 103 712 887
10,0 750 750 АИР132М8 5,5 13,6 5 - -
АИР160S8 7,5 17,8 - -
1000 800 АИР132М6 7,5 17,2 - -
АИР160S6 11 24,5 - -
1000 893 АИР160S6 11 24,5 - -
АИР160М6 15 31,6 - -
1000 1000 АИР160М6 15 31,6 - -
АИР180М6 18,5 38,6 - -
1500 1071 АИР160М4 18,5 36,3 - -
АИР180S4 22 43,2 - -
1500 1200 АИР180S4 22 43,2 - -
АИР180М4 30 57,6 - -
1500 1339 АИР180М4 30 57,6 - -
АИР200М4 37 70,2 - -
1500 1500 АИР200L4 45 84,9 - -
АИР225М4 55 103 - -
11,2 750 АИР160М8 11 25,5 1,3 616 884
АИР180М8 15 34,1 646 914
1000 АИР200М6 22 44,7 688 956
АИР200L6 30 59,3 730 998
750 750 АИР160М8 11 25,5 5 - -
АИР180М8 15 34,1 - -
1000 800 АИР160S6 11 24,5 - -
АИР160М6 15 31,6 - -
АИР180М6 18,5 38,6 - -
1000 893 АИР160М6 15 31,6 - -
АИР180М6 18,5 38,6 - -
АИР200М6 22 44,7 - -
1000 1000 АИР200М6 22 44,7 - -
АИР200L6 30 59,3 - -
1500 1071 АИР180М4 30 57,6 - -
АИР200М4 37 70,2 - -
1500 1200 АИР200М4 37 70,2 - -
АИР200L4 45 84,9 - -
1500 1339 АИР225М4 55 103 - -
АИР250S4 75 138,3 - -

Аэродинамические характеристики вентиляторов серии ТДРВ-90-60

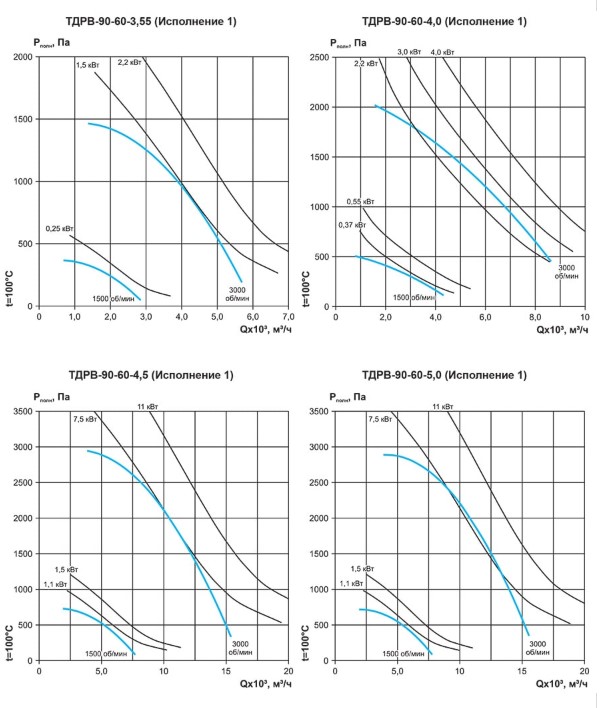

Аэродинамические характеристики вентиляторов серии ТДРВ-90-60 2

Аэродинамические характеристики вентиляторов серии ТДРВ-90-60

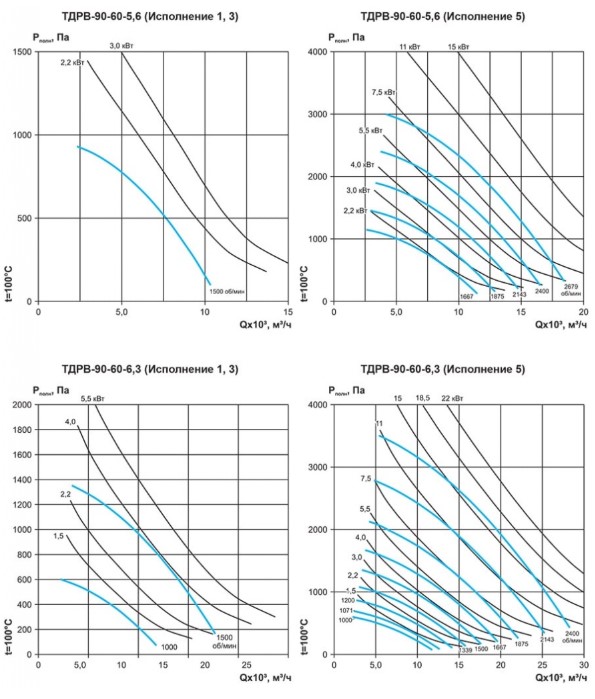

Аэродинамические характеристики вентиляторов серии ТДРВ-90-60 3

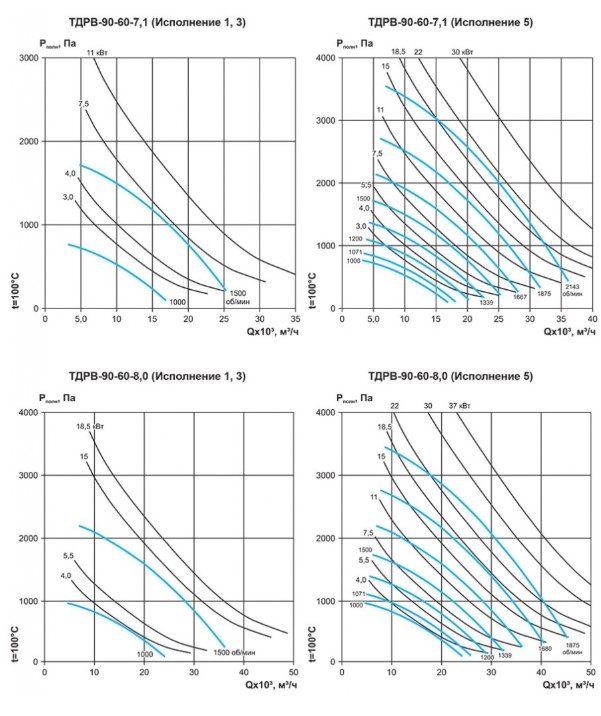

Аэродинамические характеристики вентиляторов серии ТДРВ-90-60 4

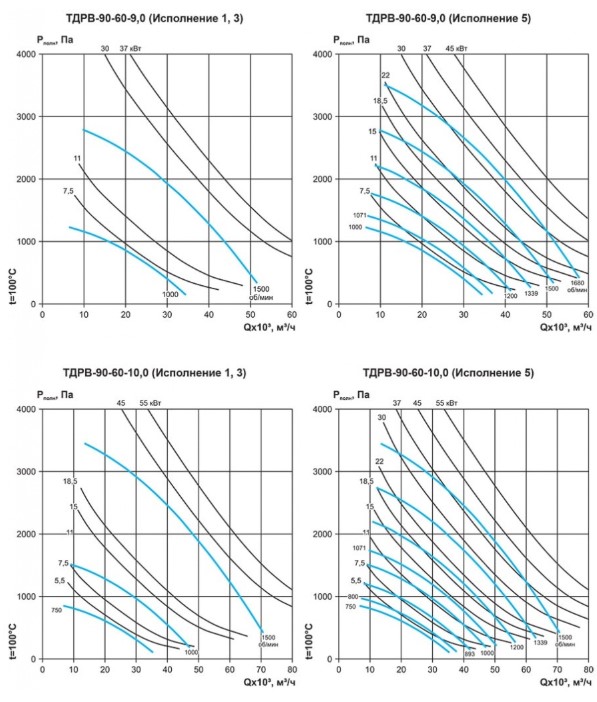

Аэродинамические характеристики вентиляторов серии ТДРВ-90-60 5

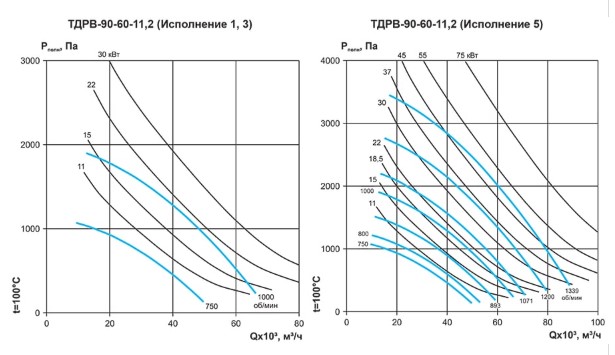

Аэродинамические характеристики вентиляторов серии ТДРВ-90-60 6

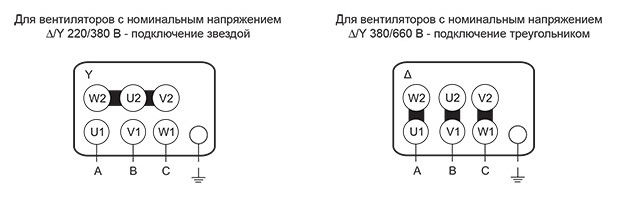

Электрическая схема подключения вентиляторов в сеть 380 В

Электрическая схема подключения вентиляторов в сеть 380 В

Пример обозначения вентиляторов ТДРВ-90-60

Вентилятор тягодутьевый ТДРВ-90-60-8,0-О-200-1-30/1500/380-660/П90 где:

  • ТДРВ – серия тягодутьевого радиального вентилятора;
  • 90 – коэффициент давления *100 при максимальном КПД;
  • 60 – быстроходность;
  • 8,0 – номер вентилятора (по наружному диаметру рабочего колеса в дицеметрах);
  • О – исполнение (зависит от вида перемещаемой среды);
  • 200 – максимально допустимая температура перемещаемой среды, °С;
  • 1 – схема соединения электродвигателя с колесом вентилятора (1 - на одном валу, 3- через подшипниковый узел, 5- клиноременная передача);
  • 30 – мощность электродвигателя, кВт;
  • 1500 – частота вращения рабочего колеса, об/мин;
  • 380-660 – напряжение питания электродвигателя, В;
  • П90 – положение корпуса.

Заказать
Страница товара:
