Вентиляторы радиальные ВЦ 5-35 среднего давления одностороннего всасывания предназначены для перемещения воздуха и нейтральных газовоздушных смесей, плотность взвешенной пыли в которых - не более 100 кг/м.куб.

Наибольшая допустимая температура рабочей среды составляет плюс 80°С.

Вентиляторы радиальные ВЦ 5-35 могут использоваться как самостоятельная единица вентоборудования, так и в составе более сложных вентиляционных систем и технологических установок (например, для перемещения мелкодисперсных порошкообразных материалов) при условии соблюдения правил эксплуатации данного типа вентиляторов.

Конструктивные особенности вентилятора ВЦ 5-35

спиралевидный корпус-«улитка» из тонколистовой стали;
опорная рама, посредством которой вентилятор ВЦ 5-35 крепится к основанию;
рабочее колесо с 9-тью отогнутыми в обратную вращению сторону лопатками;
электропривод на базе асинхронного двигателя.

Условия эксплуатации вентилятора ВЦ 5-35

Вентиляторы радиальные ВЦ 5-35 предназначены для эксплуатации в следующих климатических условиях

умеренный и тропический климат (ГОСТ 15150);
температура воздуха от -60С до +40С;
допустимые категории размещения – 3 и 2 (допускается размещение по первой категории при условии защиты приводной части от осадков и прямых солнечных лучей).

Основные варианты изготовления вентилятора ВЦ 5-35

Общепромышленные, материал - углеродистая сталь;
Коррозионностойкие, материал – нержавеющая сталь;
Взрывозащищенные из разнородных металлов, материал – углеродистая сталь, латунь;
Взрывозащищенные из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь.

Типоразмеры вентилятора ВЦ 5-35

№	Размер
1	3.55
2	4.0
3	8.0
4	8.5

Технические характеристики радиального вентилятора ВЦ 5-35

Размер	Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м³/сек	Производи-тельность Q max, м³/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка виброизолятора	Количество в комплекте виброизоляторов	Марка виброизолятора	Количество в комплекте виброизоляторов для Ex исп
3.55	3000	0,75	1,8	71А2	0,41	0,95	1600	1900	55	ДО-40	4	ВР 201	4
3.55	3000	1.10	2.6	71B2	0,41	1.8	1250	1900	57	ДО-40	4	ВР 201	4
4.0	3000	2.2	4.9	80В2	0,85	2,5	1800	2750	85	ДО-40	4	ВР 201	4
8.0	1500	11.0	22.5	132М4	4,0	12,2	2000	3000	380	ДО-42	4	ВР 203	6
8.5	1500	11.0	22.5	132М4	4.2	10.4	2600	3300	390	ДО-42	4	ВР 203	6

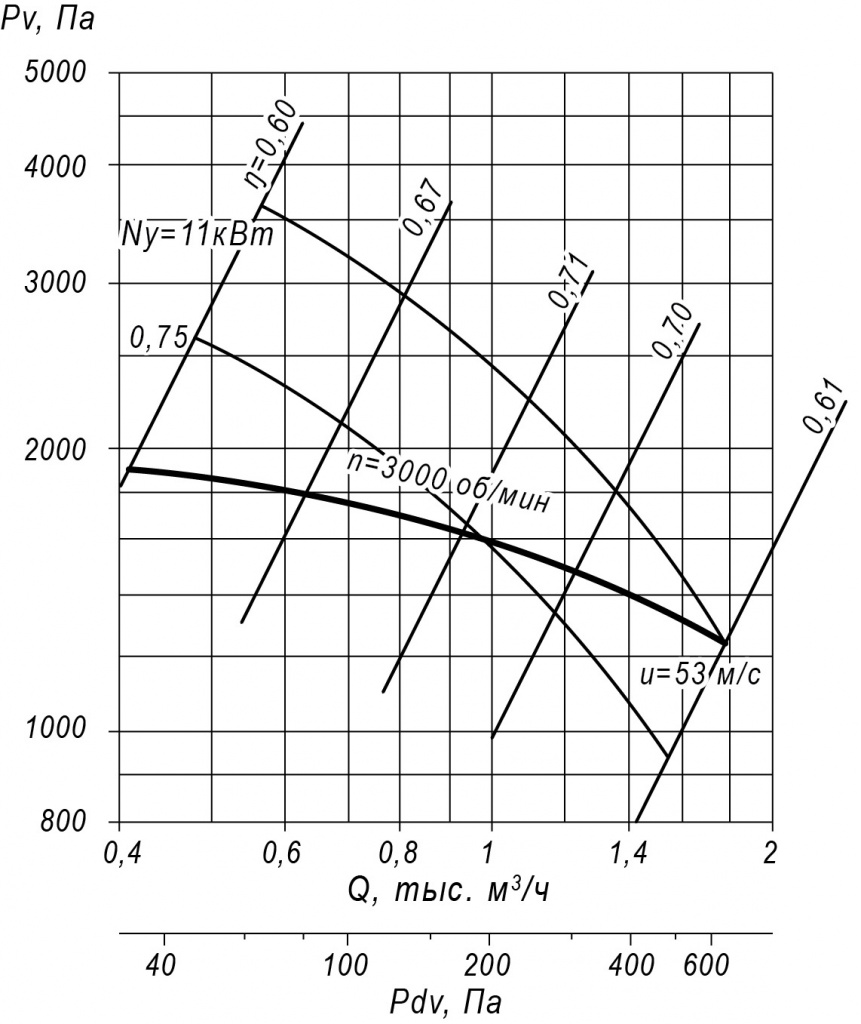

Аэродинамические характеристики радиального вентилятора ВЦ 5-35 #3.55

Радиальный вентилятор ВЦ 5-35 - 2

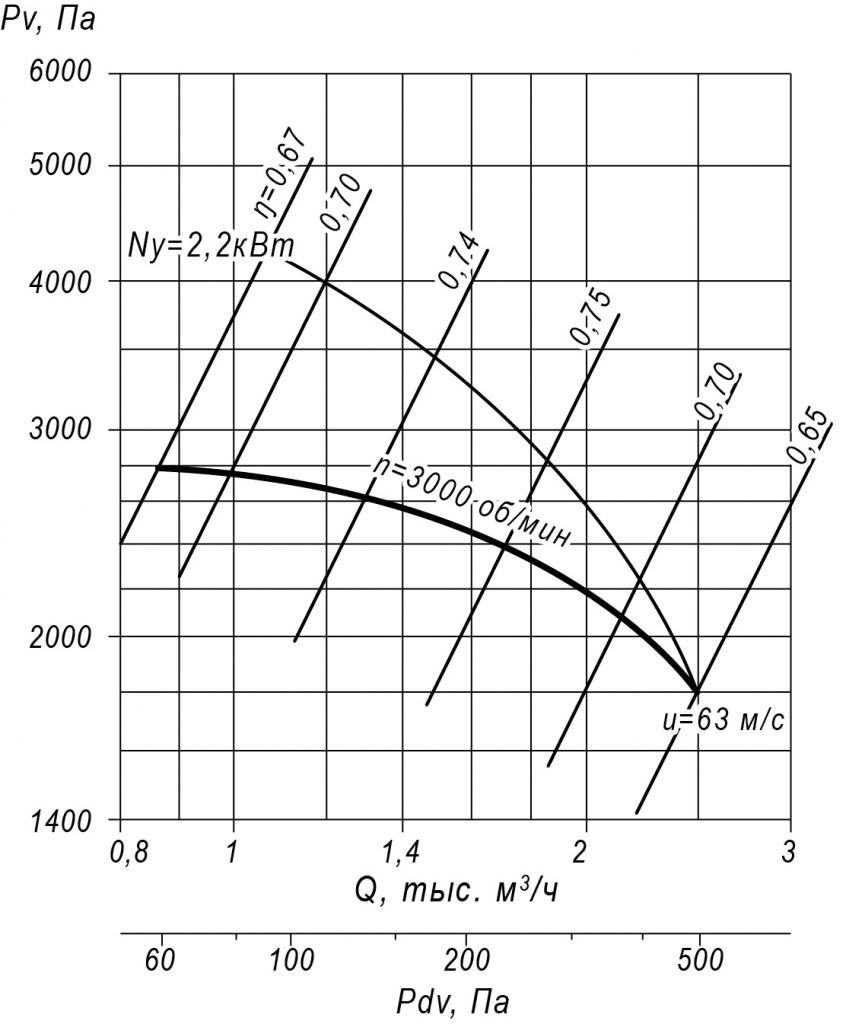

Аэродинамические характеристики радиального вентилятора ВЦ 5-35 #4.0

Радиальный вентилятор ВЦ 5-35 - 3

Аэродинамические характеристики радиального вентилятора ВЦ 5-35 #8.0

Радиальный вентилятор ВЦ 5-35 - 4

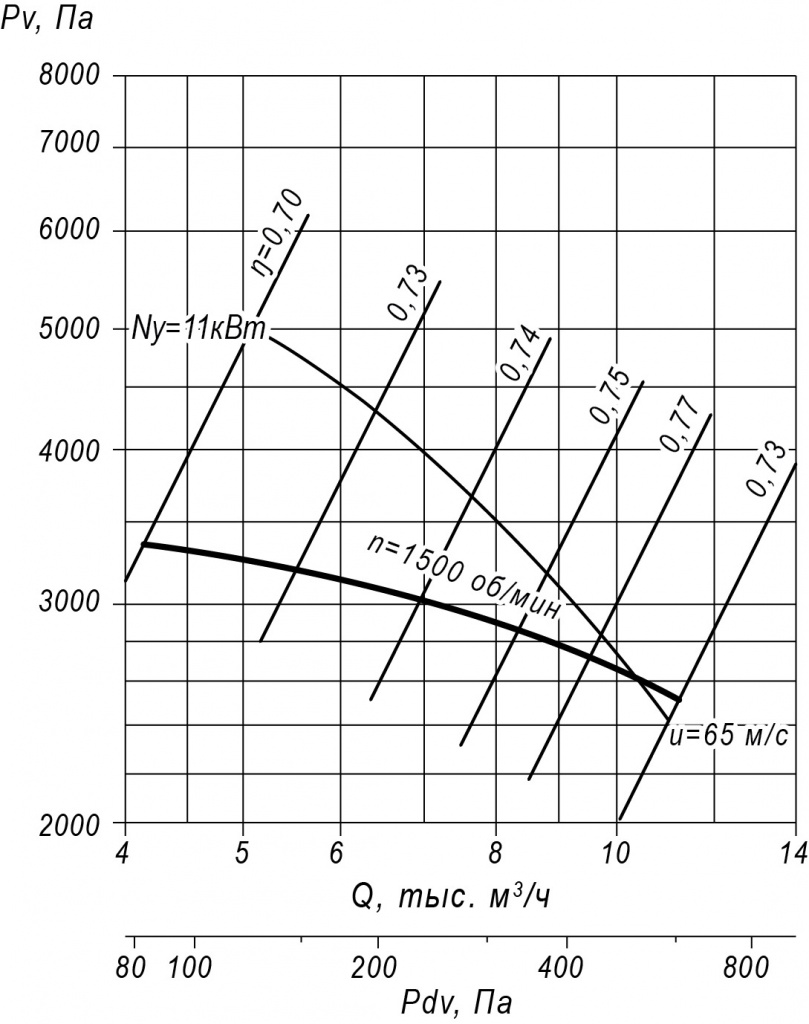

Аэродинамические характеристики радиального вентилятора ВЦ 5-35 #8.5

Радиальный вентилятор ВЦ 5-35 - 5

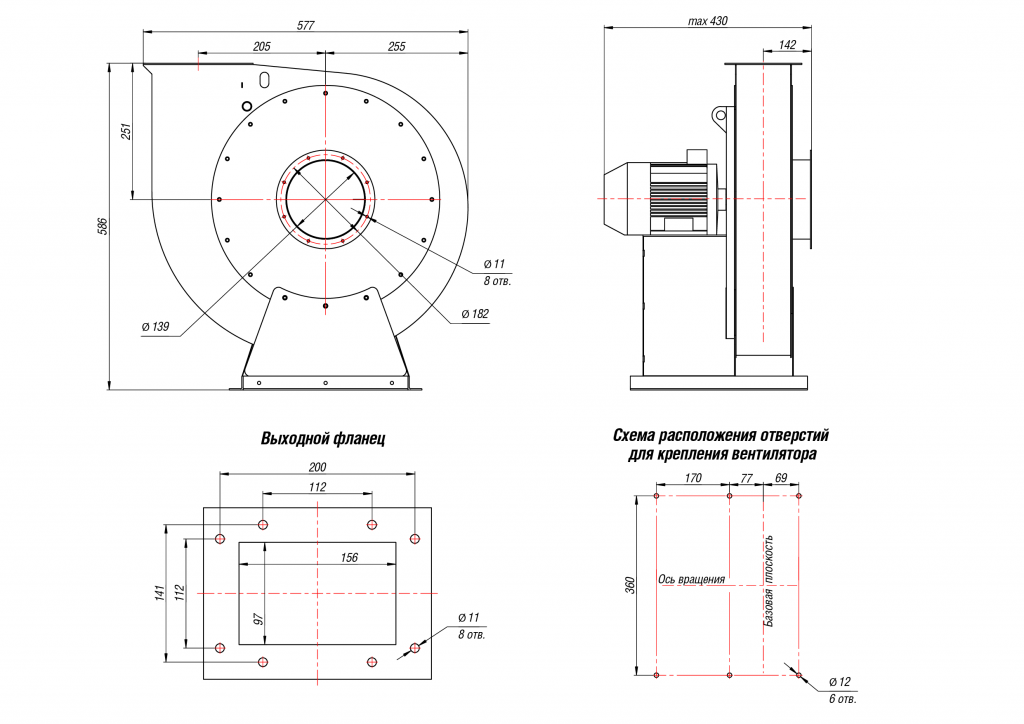

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-35 #3.55

Радиальный вентилятор ВЦ 5-35 - 6

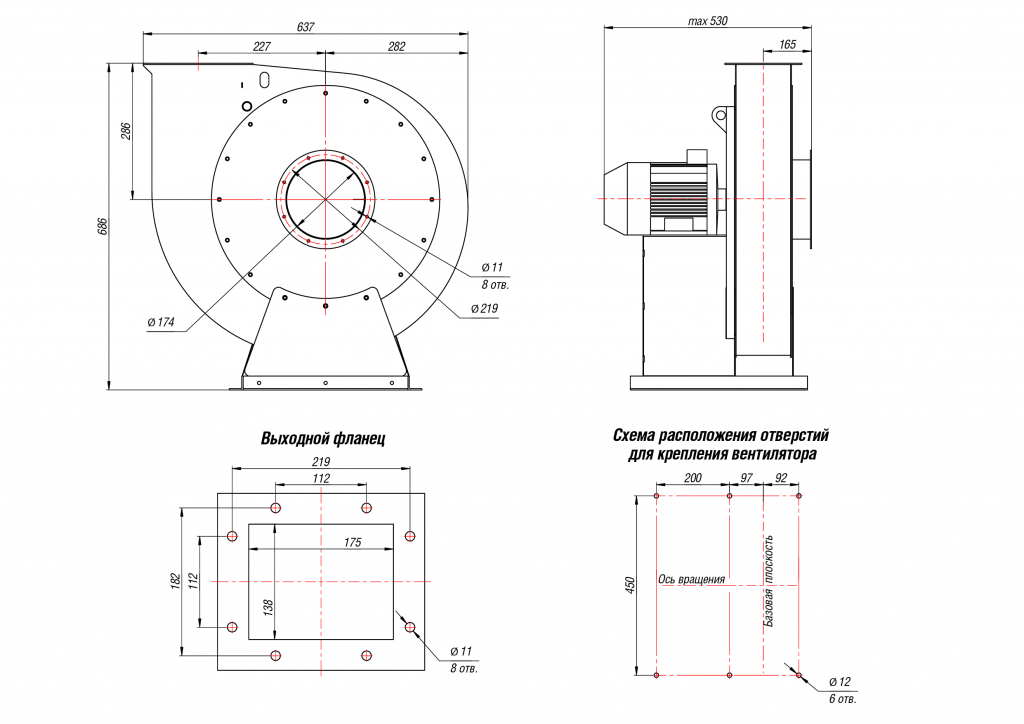

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-35 #4.0

Радиальный вентилятор ВЦ 5-35 - 7

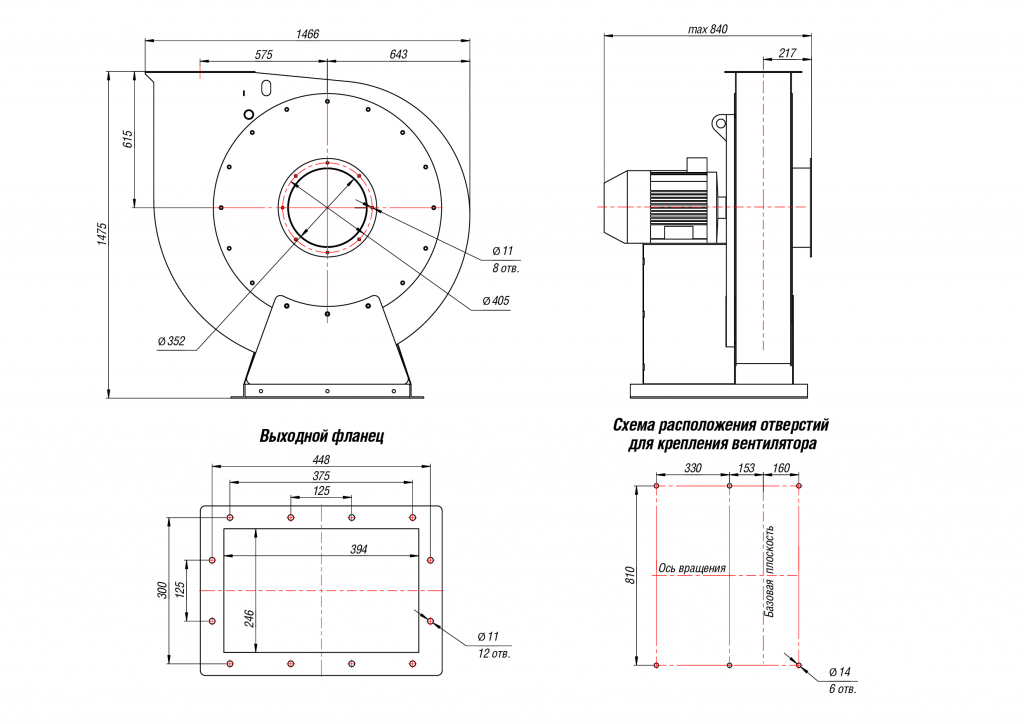

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-35 #8.0

Радиальный вентилятор ВЦ 5-35 - 8

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-35 #8.5

Радиальный вентилятор ВЦ 5-35 - 9

Акустические характеристики радиального вентилятора ВЦ 5-35

Размер	Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Размер	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
3.55	3000	75	79	80	83	82	81	79	72	87
4.0	3000	77	81	82	85	84	83	82	77	90
8.0	1500	88	90	92	92	91	90	87	81	95
8.5	1500	89	91	93	93	92	91	88	82	96
