Радиальные вентиляторы ВЦ 5-45

Радиальные вентиляторы ВЦ 5-45 - 1

Вентиляторы радиальные ВЦ 5-45 находят широкое применение в общеобменных приточных и вытяжных вентсетях, а также используются для воздушного отопления и кондиционирования помещений бытового, общественного, административного и промышленного назначения. Могут работать как с обычным воздухом, так и с неагрессивными газовоздушными средами.

Заказать вентилятор ВЦ 5-45

Также вентиляторы этой серии могут использоваться в технологических линиях для транспортировки мелкодисперсных порошкообразных материалов, если условия эксплуатации не противоречат требованиям производителя. Максимальная запыленность рабочей среды для вентиляторов ВЦ 5-45 - 100 кг/м.куб. Предельная температура перемещаемой среды – плюс 80°С.

Конструктивные особенности вентилятора ВЦ 5-45

Конструктивно вентилятор радиальный ВЦ 5-45 состоит из корпусной детали (спиралевидный кожух-«улитка»), постамента в виде сварной рамы, рабочего колеса и приводной части на базе асинхронного электродвигателя.

Для уменьшения шума и вибраций от работающего оборудования рекомендуется применять специальные виброизоляционные опоры: из технической резины или на спиральных пружинах. Подключение вентилятора ВЦ 5-45 ко входному и выходному воздуховодам может осуществляться напрямую или через гибкие вставки соответствующего типоразмера.

Виброизоляционные опоры и гибкие вставки не входят в базовый комплект поставки радиального вентилятора ВЦ 5-45, и приобретаются заказчиком отдельно по собственному усмотрению. В качестве ЛКП используются износостойкие эмали.

Условия эксплуатации вентилятора ВЦ 5-45

  • климатическое исполнение – У и Т по ГОСТ 15150;
  • температура окружающего воздуха – в диапазоне -40°С…+40°С;
  • кат. разм. – 3 и 2, допускается первая категория размещения, если приводная часть закрыта от атмосферных осадков и прямого солнечного излучения.

Основные варианты изготовления вентилятора ВЦ 5-45

  • Общепромышленные, материал - углеродистая сталь;
  • Коррозионностойкие, материал – нержавеющая сталь;
  • Взрывозащищенные из разнородных металлов, материал – углеродистая сталь, латунь;
  • Взрывозащищенные из разнородных металлов, коррозионностойкие,  материал – нержавеющая сталь, латунь.

Типоразмеры вентилятора ВЦ 5-45

Размер
1 4.25
2 8.0
3 8.5

Технические характеристики радиального вентилятора ВЦ 5-45

Размер Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя *  Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка виброизолятора

Количество в комплекте виброизоляторов

Марка виброизолятора

Количество в комплекте виброизоляторов
для Ex исп

4.25 3000 4,0 8,2 100S2 1,2 5,0 1700 2700 125 ДО-41 4 ВР 202 6
8.0 1500 11,0 22,5 132М4 4,0 11,4 2150 2550 385 ДО-42 4 ВР 203 6
8.5 1500 15,0 30,0 160S4 5,3 16,5 2250 3250 435 ДО-42 6 ВР 203 6

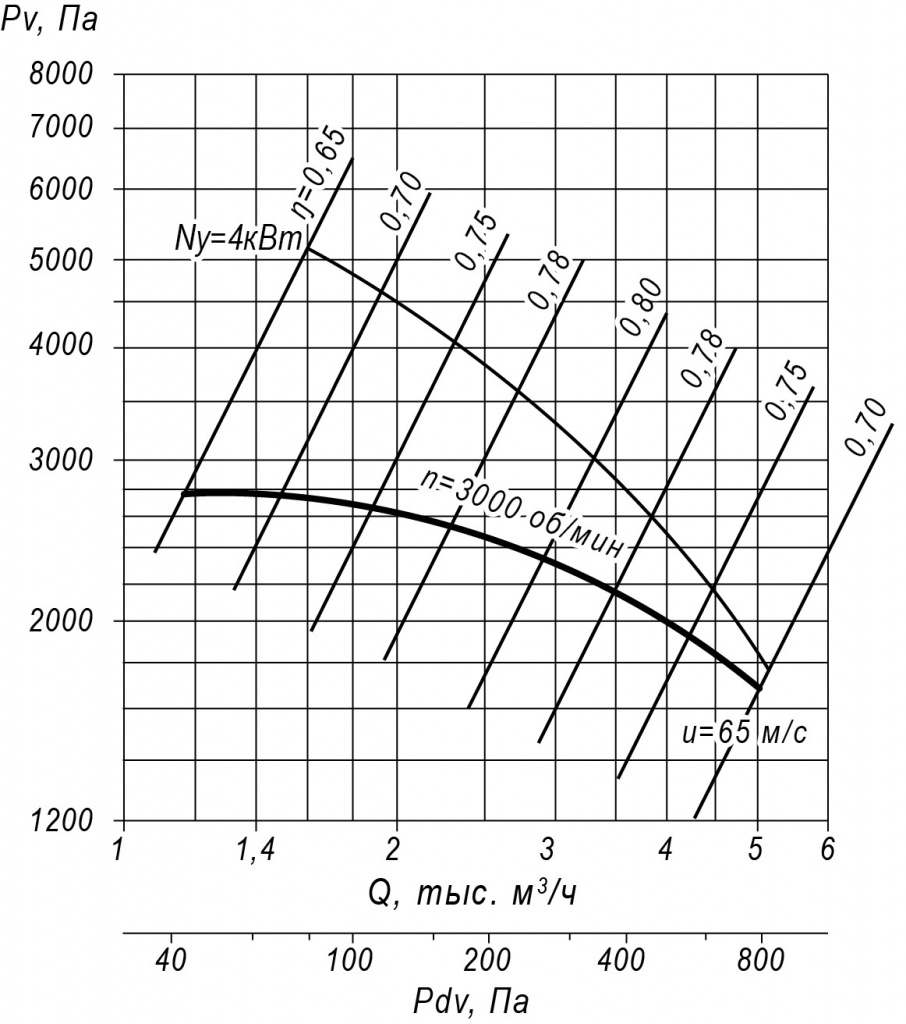

Аэродинамические характеристики радиального вентилятора ВЦ 5-45 #4.25

Радиальный вентилятор ВЦ 5-45 - 2

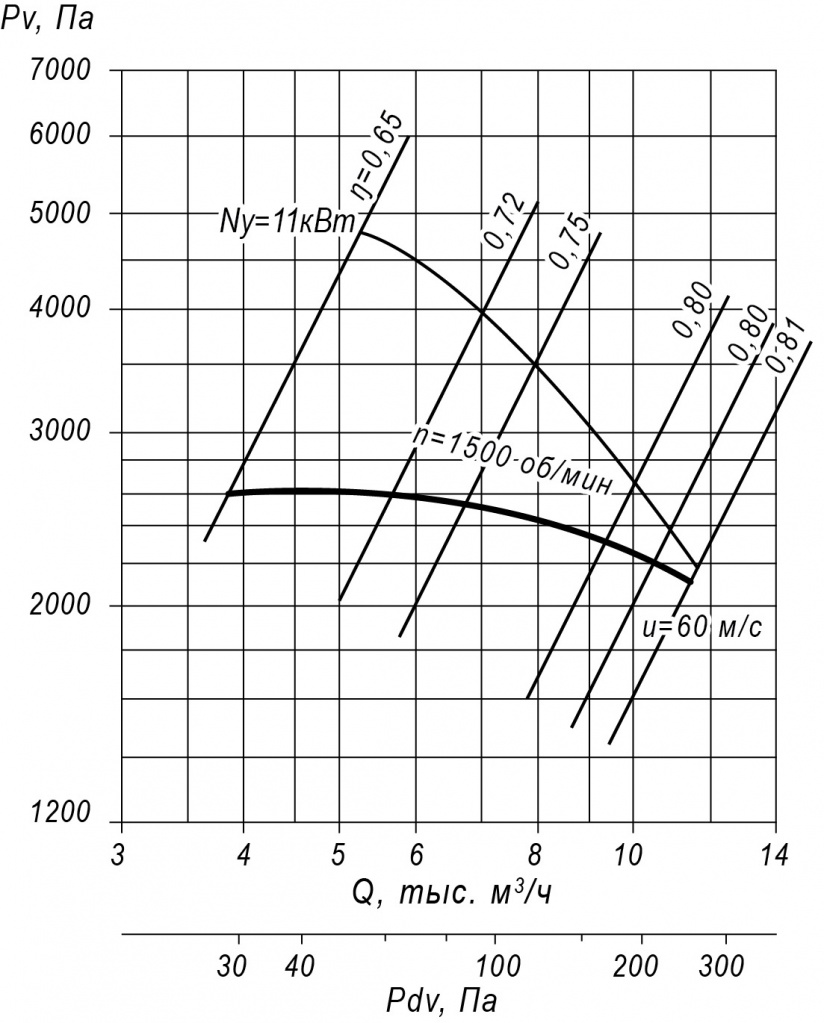

Аэродинамические характеристики радиального вентилятора ВЦ 5-45 #8.0

Радиальный вентилятор ВЦ 5-45 - 3

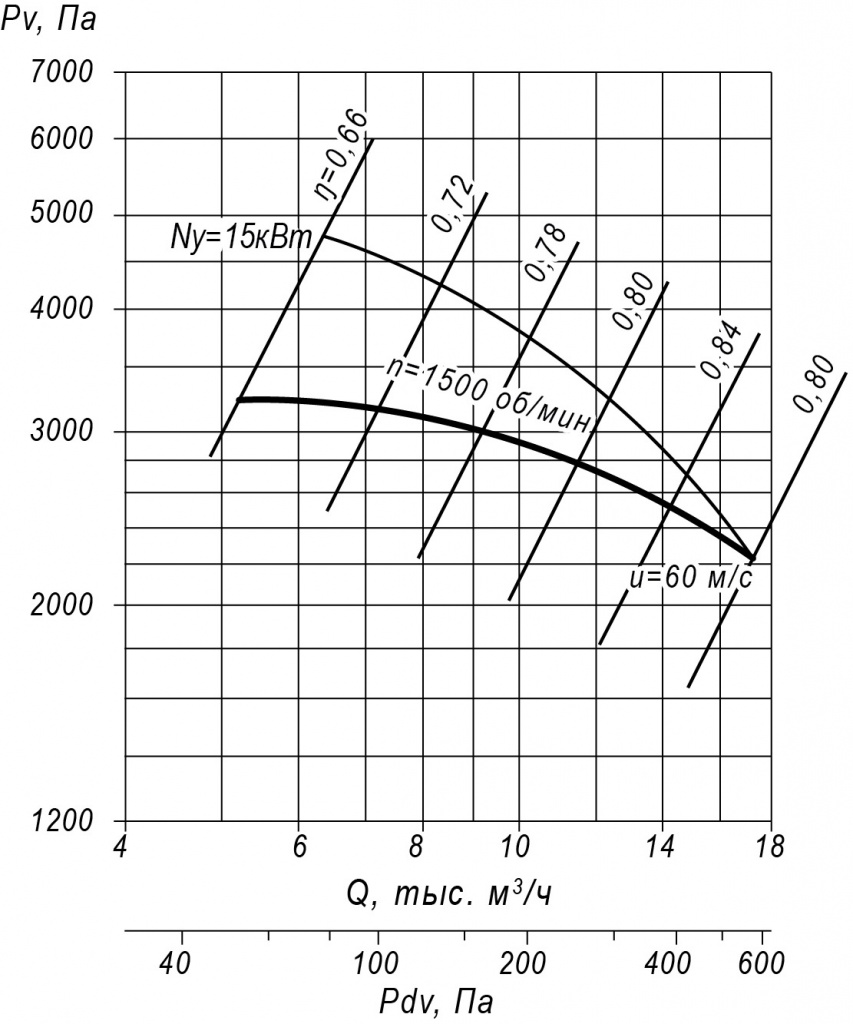

Аэродинамические характеристики радиального вентилятора ВЦ 5-45 #8.5

Радиальный вентилятор ВЦ 5-45 - 4

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-45 #4.25

Радиальный вентилятор ВЦ 5-45 - 5

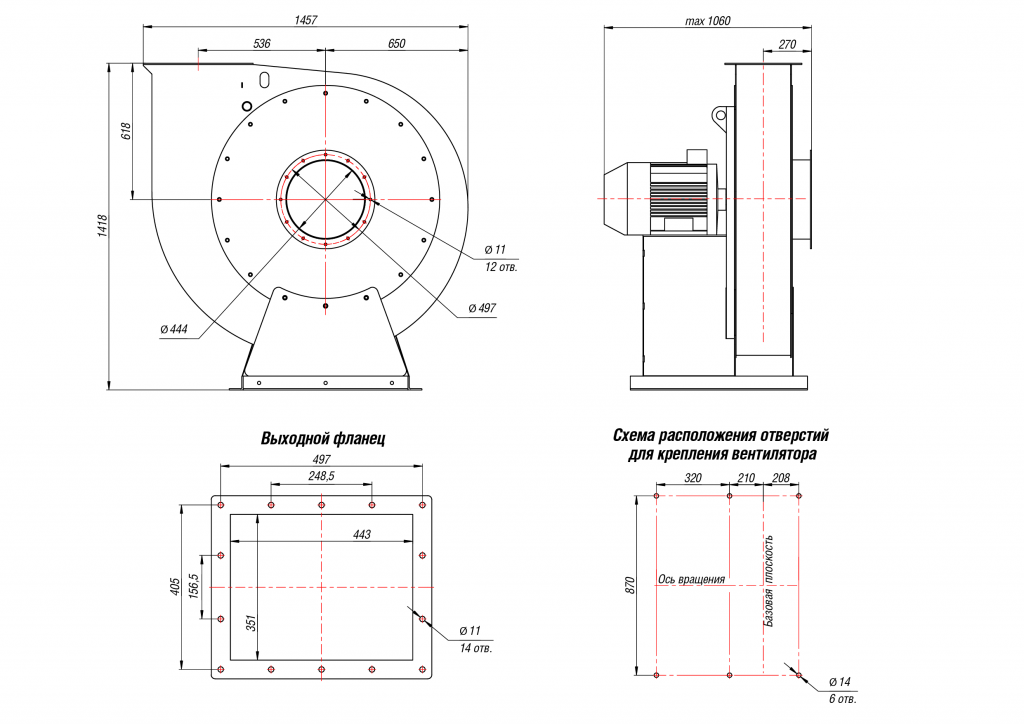

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-45 #8.0

Радиальный вентилятор ВЦ 5-45 - 6

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-45 #8.5

Радиальный вентилятор ВЦ 5-45 - 7

Акустические характеристики радиального вентилятора ВЦ 5-45

Размер Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
4.25 3000 86 88 92 94 91 89 85 81 96
8.0 1500 97 101 103 100 98 94 90 88 103
8.5 1500 97 101 103 100 98 94 90 88 103
