Струйные осевые вентиляторы серий TJFT и TJFU представляют собой специализированное оборудование, предназначенное для обеспечения эффективного движения воздуха в закрытых помещениях большого объема. Основная область применения данных вентиляторов — закрытые паркинги, где требуется надежное перемещение воздушных масс для поддержания нормативных параметров воздушной среды и удаления загрязнений.
Вентиляторы TJFT производятся диаметром от 315 до 630 мм и комплектуются реверсивными осевыми крыльчатками, что позволяет изменять направление воздушного потока в зависимости от текущих требований вентиляции.
Вентиляторы TJFU производятся диаметром от 315 до 400 мм и оснащаются нереверсивными осевыми крыльчатками, обеспечивающими стабильную работу в одном направлении.
Конструктивные особенности и материалы
Корпуса вентиляторов и монтажные опоры изготавливаются из высококачественной листовой стали и оцинкованы методом горячего погружения, что гарантирует надежную защиту от коррозии и длительный срок службы оборудования. Крыльчатки производятся из алюминия, обеспечивающего оптимальное сочетание прочности и легкости. Все вентиляторы укомплектованы внешней клеммной коробкой для удобства подключения и обслуживания.
С двух сторон от вентилятора располагаются круглые шумоглушители, выполненные из оцинкованной листовой стали, которые эффективно снижают уровень шума при работе оборудования. Для защиты от посторонних предметов предусмотрены защитные решетки. Вентиляторы рассчитаны на работу в диапазоне температур от -20°C до +40°C, что позволяет использовать их в различных климатических условиях.
Электродвигатели и характеристики
Вентиляторы оснащаются электродвигателями с классом защиты IP55 и классом изоляции F, что обеспечивает надежную работу в условиях повышенной влажности и запыленности. Параметры электропитания составляют 3ф - 400 В - 50 Гц. Стандартно вентиляторы комплектуются двухскоростными 2/4 полюсными обмотками Даландера, позволяющими выбирать оптимальный режим работы в зависимости от текущей потребности в воздухообмене.
Дополнительные опции и индивидуальные решения
По запросу заказчика возможна комплектация вентиляторов различными дополнительными опциями, расширяющими их функциональные возможности и адаптирующими оборудование под конкретные условия эксплуатации:
- 2-х полюсные односкоростные электродвигатели для работы в фиксированном режиме;
- версия с защитной решеткой на входе воздуха и дефлектором на выходе для работы в одном направлении;
- версия с дефлекторами на входе и выходе воздуха для реверсивной работы;
- версия с сервисным выключателем IP65 вместо стандартной клеммной коробки;
- версия с сервисным выключателем IP65 для удобства управления и обслуживания;
- возможность окраски внешних деталей в любой цвет согласно палитре RAL для гармоничной интеграции в интерьер объекта.

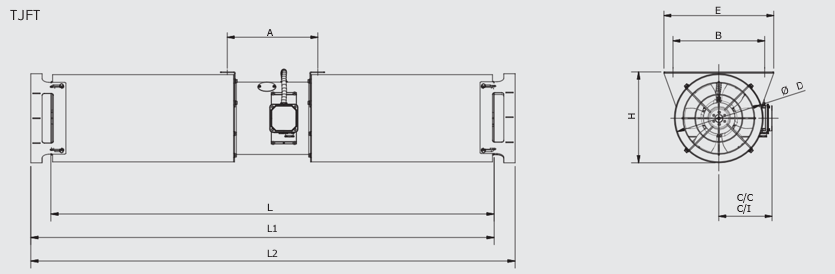

Габаритные размеры TJFT/2-450-C
| Модель | A | B | C/C | C/I | D | E | H | L | L1 | L2 |
| 450 | 539 | 556 | 313,5 | 362,5 | 536 | 636 | 548 | 2499 | 2055 | 2712 |
Технические характеристики TJFT/2-450-C
| Модель | Частота вращения (об/мин) | Импульс (Н) | Расход воздуха (м3/ч) | Скорость воздуха (м/с) | Мощность двигателя* (кВт) | Ток (A) | Уровень звукового давления** (дБ(А)) | Вес (кг) | |
| A*** | B*** | ||||||||
| Реверсивные односкоростные 2-х полюсные вентиляторы TJFT | |||||||||
| TJFT/2-450-C | 2840 | 85 | 12100 | 21 | 2,2 | 4,5 | 75 | 72 | 133 |
Аэродинамические характеристики TJFT/2-450-C
| Поток A | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | LwA |
| 450 | 68 | 76 | 89 | 84 | 84 | 83 | 80 | 73 | 92 |
| Поток B | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | LwA |
| 450 | 68 | 75 | 85 | 83 | 81 | 82 | 78 | 72 | 89 |
