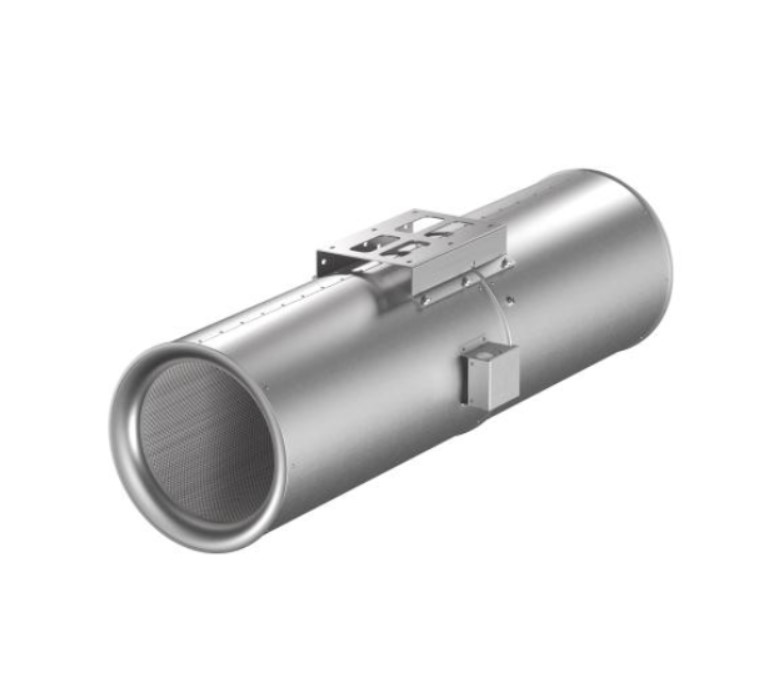

- Вентилятор струйный СТИМ

Струйные вентиляторы применяются, как в системах общеобменной вентиляции, для обеспечения необходимого качества воздуха на автостоянках, подземных полуоткрытых парковках, транспортных тоннелях и гаражных кооперативах; также и в системах дымоудаления, обеспечивая отвод дыма после пожара и создания возможности проведения работ по борьбе с пожаром и по спасению людей и оборудования.

Вентиляторы СТИМ производятся диаметром 315 и 355 мм (по запросу и 400 мм). В основу такого оборудования входит осевой вентилятор, который оснащен входным и выходным патрубками. Изготавливаются в двух вариантах: с односкоростным электродвигателем (как правило для систем общеобменной вентиляции), с двухскоростным электродвигателем (для совмещённого режима работы систем дымоудаления и общеобменной вентиляции) и укомплектованы внешней клеммной коробкой. Для систем дымоудаления вентилятор оснащён реверсивным рабочим колесом, что позволяет без изменения характеристик воздушного потока изменить его направление на противоположное. Вентилятор устанавливается в подпотолочном пространстве таким способом, чтобы перемещаемая воздушная масса направлялась к воздухоприемным отверстиям вытяжных шахт. По запросу устанавливаются воздухораспределительные и защитные решетки.

Вентиляторы должны устанавливаться в подпотолочном пространстве таким способом, чтобы перемещаемая воздушная масса направлялась в нужном направлении без системы воздуховодов. Перемещаемая среда не должная содержать липких веществ, волокнистых материалов, паров и пыли и иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 0,1 г/м³. Для односкоростного вентилятора температура перемещаемой среды от -40 °С до +40 °С. Вентиляторы дымоудаления имеют предел огнестойкости 2,0 ч / 400 °С в соответствии с СП 7.13130.2013, СП 300.1325800.2017.

Технические данные

Чертеж

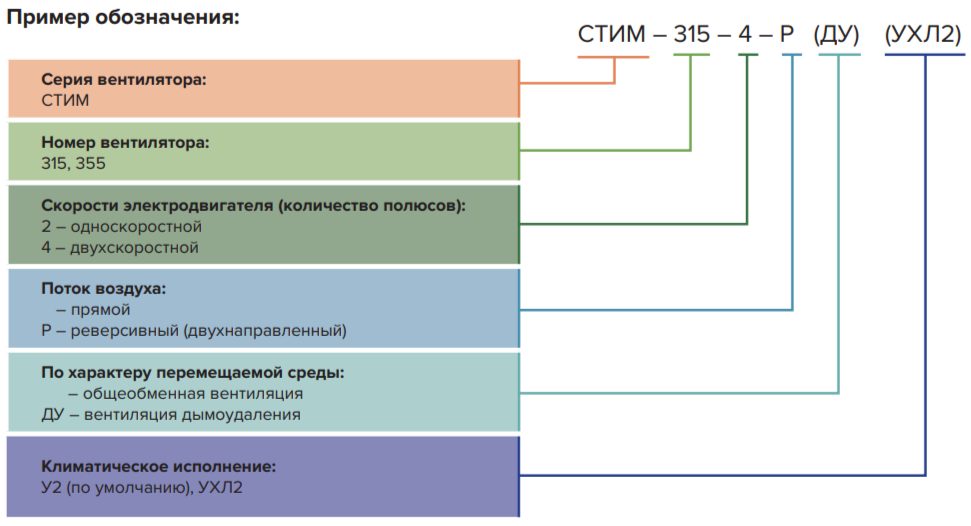

Маркировка
