Осевой вентилятор Systemair AW 300 EC sileo Axial fan используются для вытяжной вентиляции без сетей воздуховодов (складов, компрессорных и т.д.).
В осевых вентиляторах AW sileo EC используются высокоэффективные, энергосберегающие EC-двигатели. Силовая электроника встроена в корпус двигателя (клеммную колодку).
Все двигатели могут использоваться при частоте 50/60 Гц. Входной сигнал для однофазных двигателей используется 200-240 В. Регулирование скорости осуществляется при помощи сигнала 0-10 В.
Конструкция осевого вентилятора Systemair AW 300 EC sileo Axial fan
Вентиляторы AW sileo EC оснащены квадратными пластинами для настенного монтажа. Корпус вентиляторов изготовлен из оцинкованной стали. Все части покрыты порошковой окраской в черный цвет (RAL 9005). Рабочее колесо изготовлено из высокоэффективного композитного материала с металлическим сердечником. Лопатки имеют аэродинамическую форму. Рабочее колесо динамически сбалансировано (в соответствии с DIN ISO 1940 ч. 1, G6.3).

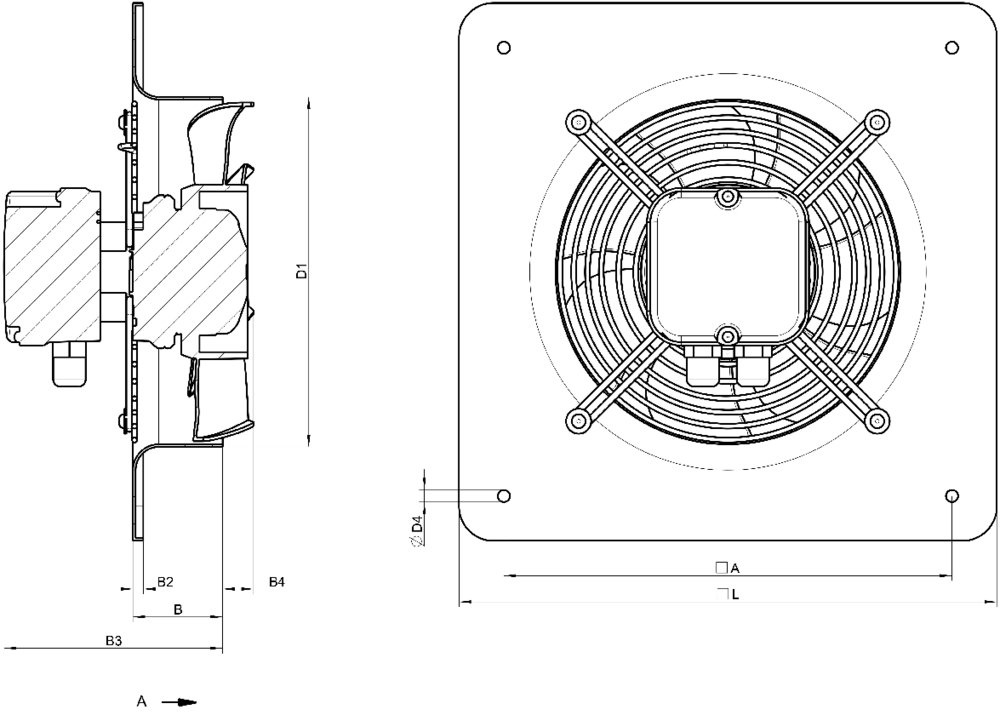

Габаритные размеры осевого вентилятора Systemair AW 300 EC sileo Axial fan
| A | B | B2 | B3 | B4 | ØD1 | ØD4 | L |
| 380 | 80 | 11 | 157 | 11 | 327 | 9 | 430 |
Технические характеристики осевого вентилятора Systemair AW 300 EC sileo Axial fan
| Номинальные данные | |
| Напряжение (номинальное) | 230, В |
| Частота | 50; 60, Hz |
| Количество фаз | 1~ |
| Потребляемая мощность | 167, Вт |
| Потребляемый ток | 1,36, A |
| Скорость вращения рабочего колеса | 2 245, об/мин |
| Расход воздуха | макс. ; 3,179, м³/ч |
| Расход воздуха при макс. производительности | 1 795, м³/ч |
| Удельный коэффициент | 1,000000 |
| Температура перемещаемого воздуха | макс. 60, °C |
| Макс. температура перемещаемого воздуха, при регулировании скорости |
60, °C |
| Уровень звукового давления на расстоянии 1 м | 62 дБ(А) |
| Класс защиты, двигатель | IP54 |
| Класс изоляции | B |
| Соответствие ErP | ErP 2018 |
| Категория измерений | A |
| Класс эффективности | 54,5 Ƞ actual |
| Эффективность, статическая | 43,1 Ƞ statA |
| Целевая оценка эффективности ErP2013 | 36 Ƞ цель (Экодизайн) 2013 |
| Целевая оценка эффективности ErP2015 | 40 Ƞ цель (Экодизайн) 2015 |
| Вес | 5 кг |
| Название цвета, корпус | Черный |
| Тип двигателя | EC |
Экодизайн осевого вентилятора Systemair AW 300 EC sileo Axial fan
| Экодизайн 327 | |
| Производитель | Systemair GmbH, Seehöfer Str. 45, DE-97944 Boxberg, Amtsgericht (суд регистрации) Mannheim, HRB 560437 |
| Тип | AW 300 EC |
| Год выпуска | Смотрите лейбл на вентиляторе |
| Расход воздуха qv | 1 795 м³/ч |
| Категория эффективности | статичный |
| Класс эффективности N | 54,5 |
| Целевой класс эффективности N | 40 |
| Скорость (обороты в минуту), n | 2 060 об/мин |
| Общее повышение давления psf | 128 Па |
| Потребляемая мощность | 160 Вт |
| Общая эффективность | 43,1 % |
| Общий показатель эффективности | 28,6 % |
| Регулируемый привод | Да |
| Дополнительные комплектующие | Показатели, используемые для расчета энергоэффективности, но которые не указаны с списке, можно найти в ЕС декларации. |
| Обслуживание | Информация по установке, эксплуатации и обслуживанию указана в инструкции по эксплуатации. |
| Рециркуляция / утилизация | Информация по рециркуляции и утилизации указана в инструкции по эксплуатации. |
Электросхема осевого вентилятора Systemair AW 300 EC sileo Axial fan
