Крышный вентилятор Systemair DVN предназначен для вытяжных систем вентиляции в климатических зонах с агрессивной окружающей средой (например, в морском климате) с высокотемпературным вытяжным воздухом (максимальная температура перемещаемого воздуха 120°С).
Вентилятор оборудован крыльчаткой с загнутыми назад рабочими лопатками и стандартными двигателями, вынесенными из потока перемещаемого воздуха.
- Все вентиляторы крышные имеют окрашенную защитным слоем поверхность.
- Двигатели устанавливаются на эффективных виброизоляторах.
- Корпус изготовлен из алюминия, основная рама имеет порошковое защитное покрытие.
Все трехфазные двигатели могут электрически подключаться звездой или треугольником и имеют возможность регулирования расхода воздуха.Для защиты двигателя от перегрева вентиляторы имеют термоконтакты с клеммами для подключения к устройству защиты двигателя.
Преимущества крышного вентилятора Systemair DVN
- Подходит для перемещения воздуха с температурой до 120 °С;
- Двигатель вынесен за пределы воздушного потока;
- Двигатель с классом энергоэффективности IE2 и повышенной производительностью;
- Возможность регулирования скорости;
- Вертикальный поток воздуха.
Технические характеристики крышного вентилятора Systemair DVN
| Модель | DVN 355DS | DVN 355DV | DVN 355E4 | DVN 400DV | DVN 400E4 | DVN 450D4 |
| Напряжение (номинальное), В | 400 | 400 | 230 | 400 | 230 | 400 |
| Частота, Гц | 50 | 50 | 50 | 50 | 50 | 50 |
| Количество фаз, ~ | 3~ | 3 | 1~ | 3 | 1 | 3 |
| Схема подключения двигателя | D; Y | D; Y | - | D; Y | - | - |
| Потребляемая мощность, Вт | 215 | 327 | 338 | 526 | 440 | 914 |
| Пусковой ток, А | 2,3 | 4,6 | - | 4,6 | 4,9 | - |
| Потребляемый ток, А | 1,04 | 1,2 | 1,49 | 1,37 | 1,92 | 1,66 |
| Скорость вращения рабочего колеса, об/мин | 969 | 1 420 | 1 408 | 1 442 | 1 388 | 1 434 |
| Расход воздуха, м³/ч | макс.1,940 | макс. 3,020 | макс. ; 3,046; | макс. 3,960 | макс. 3,730 | макс. 6,080 |
| Емкость конденсатора, µF | - | - | - | - | 12 | - |
| Температура перемещаемого воздуха, °C | макс. 120 | макс. 120 | макс. 120 | макс. 120 | макс. 120 | макс. 120 |
| Макс. температура перемещаемого воздуха, при регулровании скорости, °C | 120 | 120 | 120 | 120 | 120 | 120 |
| Уровень звукового давления на 10 м (свободное поле), дБ(А) | 32 | 42 | 41 | 44 | 44 | 49 |
| Уровень звукового давления на 4 м (свободное поле), дБ(А) | 41 | 50 | 49 | 52 | 52 | 57 |
| Класс защиты | IP54 | IP54 | IP54 | IP54 | IP54 | IP55 |
| Класс изоляции | F | F | F | F | F | F |
| Вес, кг | 24 | 29.3 | 30.6 | 29.6 | 30.8 | 61.4 |
| Тип двигателя | AC | AC | AC | AC | AC | AC |
| Модель | DVN 450D4 IE2 roof fan | DVN 450E4 | DVN 500D4 | DVN 500D4 IE2 roof fan | DVN 500DS | DVN 560D4 |
| Напряжение (номинальное), В | 400 | 230 | 400 | 400 | 400 | 400 |
| Частота, Гц | 50 | 50 | 50 | 50 | 50 | 50 |
| Количество фаз, ~ | 3 | 1 | 3 | 3 | 3 | 3 |
| Схема подключения двигателя | - | - | - | - | - | - |
| Потребляемая мощность, Вт | 864 | 1 027 | 1453 | 1413 | 528 | 2467 |
| Пусковой ток, А | - | 18 | - | - | 5,2 | - |
| Потребляемый ток, А | 1,69 | 4,47 | 1 464 | 1 430 | 1,87 | 4,28 |
| Скорость вращения рабочего колеса, об/мин | 1 435 | 1 412 | макс. 8,071 | макс. 7,837 | 935 | 1 464 |
| Расход воздуха, м³/ч | макс. 5,908 | макс. 5,774 | макс. 120 | макс. 120 | макс. 4,997 | макс. 11,272 |
| Емкость конденсатора, µF | - | 30 | - | - | - | - |
| Температура перемещаемого воздуха, °C | макс. 120 | макс. 120 | макс. 120 | макс. 120 | макс. 120 | макс. 120 |
| Макс. температура перемещаемого воздуха, при регулровании скорости, °C | 120 | 120 | 120 | 120 | 120 | 120 |
| Уровень звукового давления на 10 м (свободное поле), дБ(А) | 41 | 46 | 49 | 48 | 39 | 57 |
| Уровень звукового давления на 4 м (свободное поле), дБ(А) | 49 | 54 | 57 | 56 | 47 | 65 |
| Класс защиты | IP54 | IP54 | IP55 | IP55 | IP54 | IP55 |
| Класс изоляции | F | F | F | F | F | F |
| Вес, кг | 30.6 | 49 | 61.4 | 57.4 | 47 | 96.8 |
| Тип двигателя | AC | AC | AC | AC | AC | AC |
| Модель | DVN 560D6 | DVN 560D6 IE2 | DVN 630D4 | DVN 630D6 | DVN 630D6 IE2 | DVN 710D6 |
| Напряжение (номинальное), В | 400 | 400 | 400 | 400 | 400 | 400 |
| Частота, Гц | 50 | 50 | 50 | 50 | 50 | 50 |
| Количество фаз, ~ | 3 | 3 | 3 | 3 | 3~ | 3 |
| Схема подключения двигателя | - | - | - | - | Y | - |
| Потребляемая мощность, Вт | 770 | 2467 | 4319 | 1335 | 1 337 | 2543 |
| Пусковой ток, А | - | - | - | - | 15,1 | - |
| Потребляемый ток, А | 1,65 | 4,28 | 7,39 | 2,81 | 2,96 | 4,71 |
| Скорость вращения рабочего колеса, об/мин | 963 | 1 464 | 1 464 | 975 | 975 | 978 |
| Расход воздуха, м³/ч | макс. 7,445 | макс. 11,272 | макс. 14,173 | макс. 9,468 | макс. 9,583 | макс. 15,484 |
| Температура перемещаемого воздуха, °C | макс. 120 | макс. 120 | макс. 120 | макс. 120 | макс. 120 | макс. 120 |
| Макс. температура перемещаемого воздуха, при регулровании скорости, °C | 120 | 120 | 120 | 120 | - | 120 |
| Уровень звукового давления на 10 м (свободное поле), дБ(А) | 49 | 57 | 58 | 45 | 45 | 51 |
| Уровень звукового давления на 4 м (свободное поле), дБ(А) | 57 | 65 | 66 | 53 | 53 | 59 |
| Класс защиты | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 |
| Класс изоляции | F | F | F | F | F | F |
| Вес, кг | 85.6 | 96.8 | 111 | 97.6 | 91 | 122.6 |
| Тип двигателя | AC | AC | AC | AC | AC | AC |
| Модель | DVN 710D6-L | DVN 800D6 | DVN 900D6 |
| Напряжение (номинальное), В | 400 | 400 | 400 |
| Частота, Гц | 50 | 50 | 50 |
| Количество фаз, ~ | 3 | 3 | 3 |
| Схема подключения двигателя | - | - | - |
| Потребляемая мощность, Вт | 2785 | 4076 | 7595 |
| Пусковой ток, А | - | - | - |
| Потребляемый ток, А | 4,99 | 7,55 | 13,7 |
| Скорость вращения рабочего колеса, об/мин | 966 | 978 | 981 |
| Расход воздуха, м³/ч | макс. 17,384 | макс. 22,007 | макс. 32,170 |
| Температура перемещаемого воздуха, °C | макс. 120 | макс. 120 | макс. 120 |
| Макс. температура перемещаемого воздуха, при регулровании скорости, °C | 120 | 120 | 120 |
| Уровень звукового давления на 10 м (свободное поле), дБ(А) | 54 | 55 | 62 |
| Уровень звукового давления на 4 м (свободное поле), дБ(А) | 62 | 64 | 70 |
| Класс защиты | IP55 | IP55 | IP55 |
| Класс изоляции | F | F | F |
| Вес, кг | 122 | 315.4 | 387 |
| Тип двигателя | AC | AC | AC |

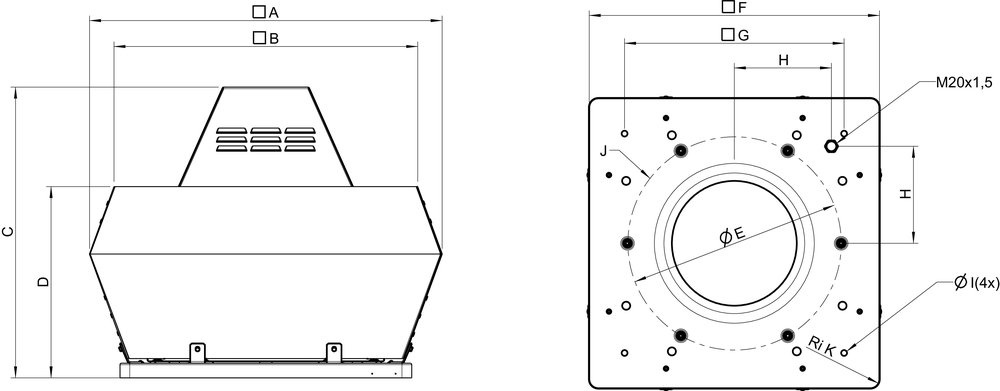

Габаритные размеры крышного вентилятора Systemair DVN
| DVN | A | B | C | D | E | F | G | H | I | J |
| 355-400 | 720 | 618 | 600 | 390 | 438 | 595 | 450 | 200 | 12(4x) | 6xM8 |
| 450-500 | 900 | 730 | 675 | 465 | 438 | 665 | 535 | 237 | 12(4x) | 6xM8 |
| 560-630 | 1150 | 955 | 900 | 560 | 605 | 939 | 750 | 293 | 14(4x) | 8xM8 |
| 710 | 1350 | 1178 | 936 | 660 | 674 | 1035 | 840 | 320 | 14(4x) | 8xM8 |
| 800-900 | 1690 | - | 1180 | 830 | 872 | 1255 | 1050 | 433 | 14(4x) | 8xM8 |
