Крышные вентиляторы: 2915-10980 м³/ч, крыльчатки с назад загнутыми лопатками, 3-х фазные.
Преимущества:
- Возможность регулирования скорости
- Встроенные термоконтакты
- Открывающийся механизм двигателя
- Не требуют техобслуживания и надежны в работе
- Вертикальный выброс воздуха
Рекомендации по применению
Вытяжные системы вентиляции помещений различного назначения с загрязненным вытяжным воздухом, где по условиям эксплуатации требуется частая очистка рабочего колеса.
Конструкция
Вентиляторы TOE/TOV имеют плоский восьмиугольный корпус, изготовленный из оцинкованной листовой стали и окрашенный порошковой краской в черный цвет. Вертикальный выброс воздуха из вентилятора предотвращает проблемы, связанные с попаданием осадков. Двигатель с рабочим колесом закреплен на откидной крышке вентилятора, что позволяет легко проводить осмотр и обслуживание.
Двигатель
TOE/TOV оборудованы двигателями с внешним ротором с рабочим колесом с загнутыми назад лопатками. Двигатели установлены на эффективных виброгасителях. Для тепловой защиты электродвигателя в обмотки TOE/TOV встроены термоконтакты с выводами для подключения внешнего устройства защиты двигателя.
Регулирование скорости
Скорость 1-фазных вентиляторов можно регулировать с помощью тиристора (плавно) или 5-ти ступенчатого трансформатора, 3-х фазных - с помощью 5-ти ступенчатого трансформатора.
Подключение
Вентиляторы серии TOE имеют клеммную коробку на корпусе для подключения питания, вентиляторы серии TOV поставляются с питающим кабелем в комплекте.
Монтаж
Вентиляторы монтируются на кровле и подсоединяются к крышному коробу типа TG.

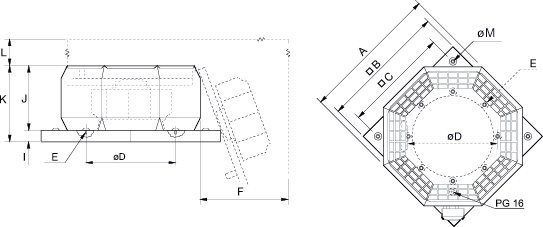

Габаритные размеры вентилятора крышного Systemair TOV 355-4 ROOF FAN
| A | B | C | ØD | E | F | I | J | K | L | ØM |
| 615 | 557 | 450 | 395 | M8 (8x) | 600 | 50 | 290 | 340 | 600 | 12 (4x) |
Технические характеристики вентилятора крышного Systemair TOV 355-4 ROOF FAN
| Номинальные данные | ||
| Напряжение (номинальное) | 400В | |
| Частота | 50Hz | |
| Количество фаз | 3~ | |
| Потребляемая мощность | 285Вт | |
| Потребляемый ток | 0,645A | |
| Скорость вращения рабочего колеса | 1 398об/мин | |
| Расход воздуха | макс. ; 2,779;м³/ч | |
| Температура перемещаемого воздуха | макс. 70°C | |
| Макс. температура перемещаемого воздуха, при регулировании скорости | 70°C | |
| Уровень звукового давления на 10 м (свободное поле) | 40дБ(А) | |
| Уровень звукового давления на 4 м (свободное поле) | 48дБ(А) | |
| Соответствие ErP | ErP 2016; ErP 2018 | |
| Вес | 25.2 кг | |
| Тип двигателя | AC | |
Экодизайн вентилятора крышного Systemair TOV 355-4 ROOF FAN
| Экодизайн | |
| Соответствие ErP | 2018 |
| Категория установки | NRVU |
| Тип привода | Внешние MSD или VSD |
| Тип усановки | UVU |
| Тип утилизации тепла | Отсутствует |
| Температурный коэффициент (UVU) | Неприменимо |
| QV ном | 0,425дБ(A) |
| P ном | 0,259кВт |
| Ps ном | 232Па |
| Эффективность вентилятора | 38,1% |
| Внешняя утечка | 0% |
| Уровень звуковой мощности LWA | 62дБ(А) |

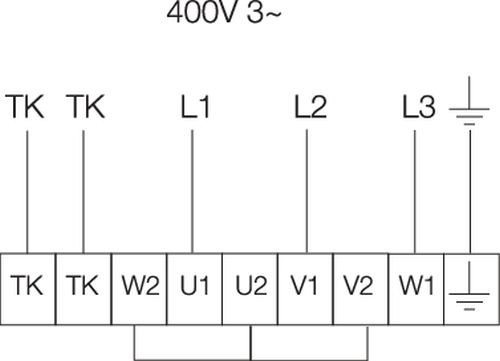

Электросхема вентилятора крышного Systemair TOV 355-4 ROOF FAN
