Вентиляционные установки Стандарт

Вентиляционные установки Стандарт

Вентиляционные установки представляют собой наборные модульные устройства для обработки воздуха. Они состоят из ряда функциональных секций, объединённых в установки для наиболее эффективного кондиционирования воздуха в помещениях различного назначения: офисах, предприятиях, частных домах, школах и т. д. Секции установок имеют небольшие конструктивные размеры и легко транспортируются по узким проходам, поэтому установки подходят для размещения в большинстве помещений.

Заказать установки Стандарт

Характеристики установок Стандарт

  • В установках широко используются энергосберегающие технологии (высокоэффективная теплоизоляция, несколько видов рекуператоров), современные системы микропроцессорного управления, адаптированные для нужд конкретного пользователя, и другие достижения научно-технического прогресса. Высокое качество оборудования подтверждается многолетней безотказной эксплуатацией в различных климатических условиях.
  • Установки производится 13 типоразмеров с производительностью по воздуху от 720 до 80000 м3/час (0,2–22 м3/с).
  • Надежность и эффективность работы любого оборудования зависит от качества каждого элемента, его составляющего.
  • Поэтому при комплектовании вентиляционных установок "СТАНДАРТ" мы используем детали и изделия европейского уровня качества и наивысшей надежности, изготовленные на заводах, зарекомендовавших себя только с наилучшей стороны в течение длительного времени.

График характеристик установок Стандарт

Конструкция секций установок Стандарт

Каркас секции изготавливается из алюминиевого экструдированного профиля. Дверцы, люки и панели корпуса изготавливаются из стального оцинкованного листа. Панели корпуса теплоизолированы слоем огнестойкой минеральной ваты толщиной 25мм или 50мм. Все дверцы для обслуживания снабжены поворотными петлями. Различные секции могут оъединяться в модули. Модули секций устанавливаются на опорные рамы из профилированной стали.

Секция воздушного клапана

Секция воздушного клапана может быть использована как регулирующий элемент расхода воздуха или как запорная секция.

  • Воздушный клапан изготовлен из анодированных алюминиевых профилей;
  • Попарно-встречное вращение регулирующих пластин клапана осуществляется шестернями из ударопрочной пластмассы;
  • Уплотнение пластин выполнено силиконовым профилем.

Секция воздушного клапана

Секция вентилятора

Секция вентилятора - это основной элемент приточных и вытяжных установок.

  • Секция состоит из встроенного радиального вентилятора двухстороннего всасывания с приводным механизмом и асинхронного двигателя с короткозамкнутым ротором.
  • Рабочее колесо и двигатель вентилятора эффективно виброизолированы от элементов корпуса.
  • Виброизоляция осуществляется резино-металлическими виброгасящими амортизаторами и гибкой вставкой.
  • Момент вращения от электродвигателя к рабочему колесу передается при помощи клиноременной передачи через шкивы, центрируемые и фиксируемые на соответствующих валах разжимными втулками.

Секция вентилятора

Секция воздушного фильтра

В секции воздушного фильтра применяется фильтрующий материал классов EU3, EU5, EU7, EU9. Для более тонкой очистки воздуха возможны комбинации фильтрующих элементов разных классов.

  • Карманная конструкция обеспечивает большую фильтрующую поверхность и длительный срок службы фильтров.
  • Легко монтируемые съемные фильтрующие кассеты вставляются в направляющие и имеют удобный доступ для монтажа.
  • Направляющие кассет фильтров снабжены эффективными уплотняющими прокладками, предотвращающими утечки воздуха.
  • Секция воздушного фильтра оснащена дифференциальным манометром.

Секция воздушного фильтра

Секция нагрева воздуха
  • В секции нагрева воздуха используются медно-алюминиевые теплообменники (калориферы) работающие на горячей воде и/или электронагреватель.
  • На установки, предназначенные для работы в условиях низких температур, устанавливается стальной теплообменник со спирально-катанным алюминиевым оребрением.
  • Все водяные теплообменники снабжены термостатом защиты от замерзания по температуре воздуха.
  • Момент вращения от электродвигателя к рабочему колесу передается при помощи клиноременной передачи через шкивы, центрируемые и фиксируемые на соответствующих валах разжимными втулками.
  • Трубчатые ТЭНы электронагревателей изготовлены из нержавеющей стали
  • Все электронагреватели снабжены двухступенчатой защитой, обеспечивающей их отключение при перегреве.

Секция нагрева воздуха

Секция охлаждения воздуха
  • В секции охлаждения воздуха используются медно-алюминиевые теплообменники работающие на холодной воде (гликолевой смеси) или фреоновый испаритель.
  • За теплообменником или испарителем предусмотрена установка каплеуловителя.
  • Для сбора конденсата устанавливается поддон из коррозионностойкого материала с дренажным патрубком, выходящим через боковую панель со стороны обслуживания.
Секция смешения

Секция смешения состоит из нескольких воздушных клапанов, позволяющих производить подмес вытяжного воздуха в приточный.

  • Воздушный клапан состоит из анодированных алюминиевых профилей;
  • Попарно-встречное вращение регулирующих пластин клапана осуществляется шестернями из ударопрочной пластмассы;
  • Уплотнение пластин выполнено силиконовым профилем.

Секция смешения

Секция увлажнителя

В зависимости от требований по обработке воздуха предлагается три модификации увлажнителей.

  • Паровой увлажнитель: распределение пара происходит непосредственно в поток воздуха при помощи различных парораспределителей с отводом конденсата.
  • Испарительный увлажнитель: изготовлен из композитного материала со специальной пропиткой. Рассчитан на использование водопроводной воды с регулированием расхода. Внутри корпус секции покрыт листовой нержавеющей сталью.
  • Форсуночный увлажнитель: дисперсия мельчайших водяных капель непосредственно в поток воздуха через специальные форсунки под давлением.
Секция шумоглушителя
  • Материал пластин неорганический, волокнистый, устойчивый к истиранию и эрозии.
  • Для снижения аэродинамического сопротивления и собственного шума пластины оборудованы обтекателями.
  • Стандартные шумоглушители производятся трех типоразмеров в зависимости от требований шумоподавлению.
Секция роторного рекуператора

В случаях, когда допускается незначительный (в районе 5%) переток вытяжного воздуха в приточный, наилучшие технические и эксплуатационные показатели имеет рекуператор роторного типа.

  • Ротор рекуператора собран из чередующихся тонких плоских и гофрированных пластин, образующих воздушные каналы.
  • Ротор установлен на "вечных" подшипниках и может быть извлечен из секции.
  • Для уменьшения перетока воздуха ротор оснащен щеточными уплотнителями и сектором продувки.
  • Вращение ротора рекуператора осуществляется двигателем, работающем в режиме вкл./выкл. или с регулированием скорости вращения.

Секция роторного рекуператора

Секция пластинчатого рекуператора

В случаях, когда недопустим переток вытяжного воздуха в приточный, используется пластинчатый перекрестноточный рекуператор.

  • Конструкция этого типа рекуператора подразумевает большую поверхность теплообмена для передачи тепла вытяжного воздуха приточному.
  • Выделяющийся конденсат собирается в поддоне с дренажным патрубком со стороны обслуживания.
  • Защита от обмерзания обеспечивается обводным каналом (байпасом) и активизируется автоматикой.
Секция рекуператора с промежуточным теплоносителем

В случаях, когда системы приточного и вытяжного воздуха нельзя объединить в одном модуле, используется рекуператор с промежуточным теплоносителем.

  • Рекуператор состоит из двух медноалюминиевых теплообменников, соединенных между собой трубопроводом с принудительной циркуляцией промежуточного теплоносителя.
  • Секция вытяжного теплообменника оснащена поддоном из коррозионностойкого материала и дренажным патрубком со стороны обслуживания.
  • При необходимости секция вытяжного воздуха оснащается каплеуловителем.
Секция инспекционная

Инспекционная секция необходима для обслуживания внутренних элементов вентиляционной установки.

  • Длина инспекционной секции обычно рекомендуется производителем и согласовывается с заказчиком.
  • В секции может монтироваться рассекатель, диффузор или иной стабилизатор потока воздуха.
Основные варианты комплектования секций

Приведенные ниже варианты комплектования установок могут быть дополнены другими функциональными секциями или, наоборот, использоваться в сокращенном виде.

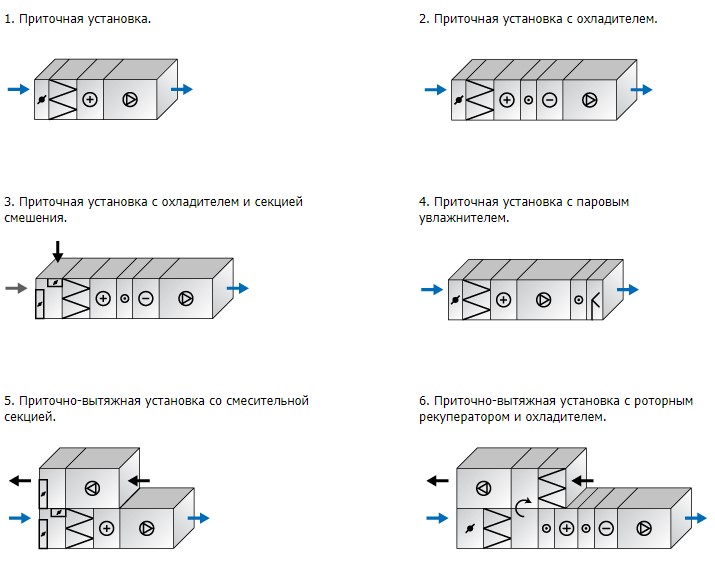

Основные варианты комплектования секций

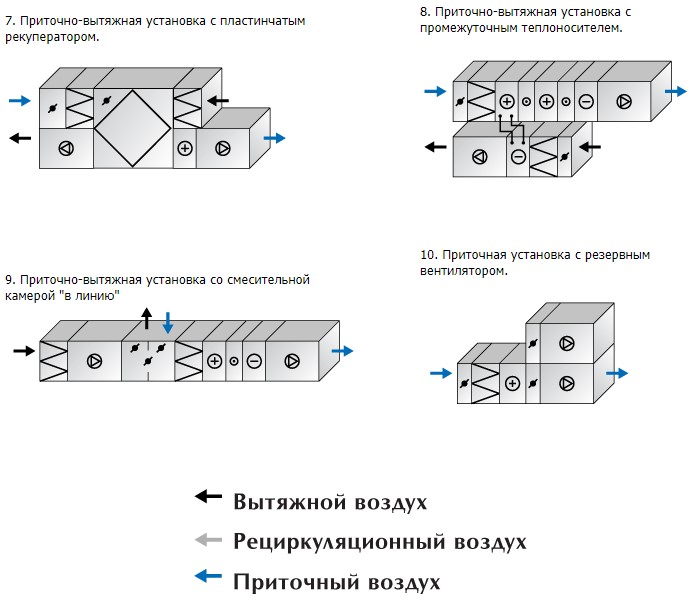

Основные варианты 1 комплектования секций
