Чиллеры с центробежными вентиляторами CDC/CDR

Чиллеры CDC/CDR

Чиллеры CDC/CDR предназначены для установки внутри помещения, воздух для охлаждения конденсатора поступает через систему воздуховодов.

Заказать чиллеры CDC/CDR

Характеристики чиллеров CDC/CDR

  • Чиллеры собраны в компактном корпусе и имеют высокую энергоэффективность.
  • Широкий модельный ряд позволяет осуществить точный подбор модели по производительности и обеспечить снижение капитальных затрат.
  • Чиллеры оснащены микропроцессорной системой управления, регулирования и оптимизации рабочих параметров.
  • Чиллеры готовы к работе после подключения к электропитанию, соединения с воздуховодами и контуром теплоносителя, что значительно снижает время на монтажные и пусконаладочные работы.

Модельный ряд чиллеров CDC/CDR

  • CDC - базовая модель;
  • CDC-FC - модель с режимом естественного охлаждения;
  • CDC/H - со встроенным гидромодулем;
  • CDC-FC/H - модель с режимом естественного охлаждения, со встроенным гидромодулем;
  • CDR - охлаждение/нагрев;
  • CDR/H - охлаждение/нагрев, со встроенным гидромодулем.

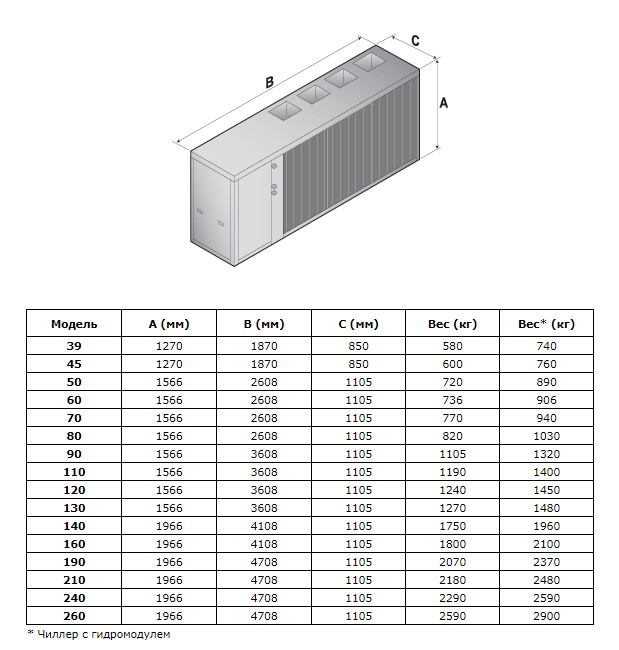

Габаритно-присоединительные размеры чиллеров CDC/CDR

Габаритно-присоединительные размеры чиллеров CDC/CDR

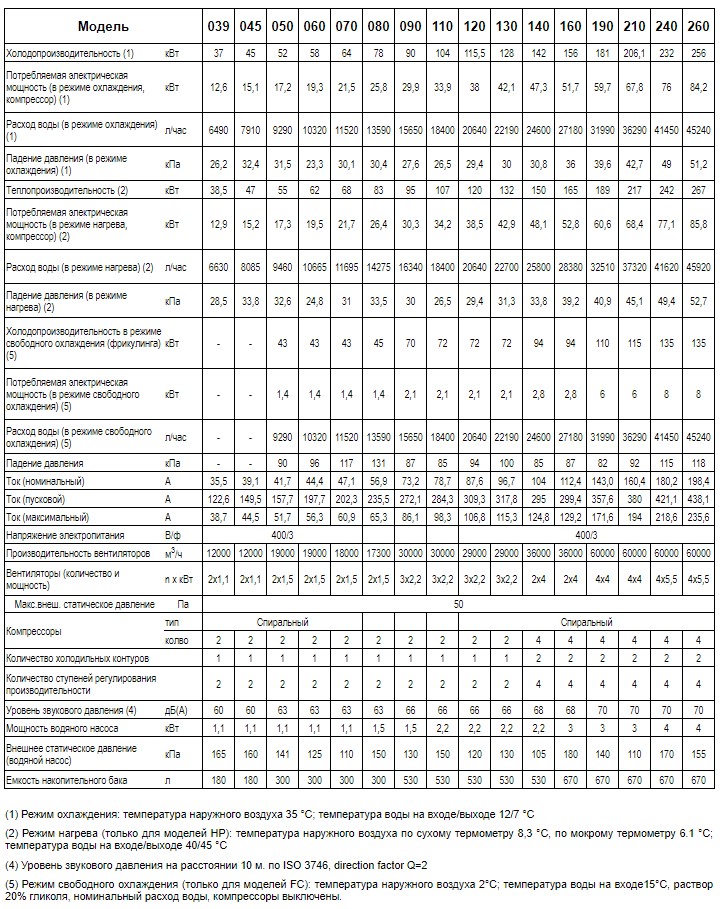

Технические характеристики чиллеров CDC/CDR

Технические характеристики чиллеров CDC/CDR

Конструкция чиллеров CDC/CDR

Корпус чиллеров CDC/CDR

Чиллеры CDС и CDR поставляются в стойком к атмосферным воздействиям корпусе, выполненном из оцинкованной стали с покрытием из порошковой эмали. Корпус состоит из несущего каркаса и съемных панелей. Корпус окрашен в цвет RAL 7035.

Холодильный контур чиллеров CDC/CDR

В качестве хладагента используется R407C. В состав холодильного контура входят следующие компоненты:

  • смотровое стекло;
  • фильтр-осушитель;
  • терморегулирующий вентиль (ТРВ) с внешним выравниванием;
  • клапан реверсирования холодильного цикла (только для моделей с режимом теплового насоса);
  • соленоидный клапан (только для моделей с режимом теплового насоса);
  • жидкостной ресивер (только для моделей с режимом теплового насоса);
  • клапаны Шредера для технического обслуживания;
  • аварийный клапан в холодильном контуре

Компрессоры чиллеров CDC/CDR

Агрегаты укомплектованы спиральными компрессорами, оснащенными подогревателем картера и защитой от перегрузки, встроенной в обмотки электродвигателя. Компрессоры установлены в отдельном отсеке вне потока воздуха.

Конденсатор чиллеров CDC/CDR

Конденсатор выполнен из медных труб с алюминиевым оребрением. Конструкция теплообменника обеспечивает низкое аэродинамическое сопротивление, что позволяет использовать малошумные вентиляторы.

Вентиляторы чиллеров CDC/CDR

Чиллеры оборудованы центробежными вентиляторами, оснащенными рабочим колесом аэродинамически оптимизированной формы с ременным приводом. Вентиляторы статически и динамически сбалансированы и оснащены защитными решетками. Вентиляторы крепятся к корпусу агрегата с использованием резиновых виброизолирующих втулок. Электродвигатель вентилятора оснащен встроенной защитой от перегрева. Степень защиты электродвигателя IP 54.

Испаритель чиллеров CDC/CDR

Испаритель представляет собой пластинчатый теплообменник непосредственного охлаждения из нержавеющей стали AISI 316. Использование испарителей данного типа обеспечивает значительное снижение массы заправляемого в систему хладагента и габаритных размеров агрегата по сравнению с агрегатами, в которых применяются кожухотрубные теплообменники-испарители. Испаритель теплоизолирован эластичным материалом и может быть оснащен электронагревателем для защиты от замораживания (опция). Нагреватель защиты испарителя от замораживания представляет собой нагревательный электрический кабель, проложенный по испарителю и предназначенный для защиты водяного тракта испарителя от замораживания. Управление нагревателем осуществляет микропроцессорный контроллер. Каждый испаритель оснащен датчиком температуры системы защиты от замораживания.

Микропроцессорная система управления чиллеров CDC/CDR

Система управления выполняет следующие функции: регулирование температуры воды, защита от замораживания, управление работой компрессора, контроль высокого и низкого давления в холодильном контуре, контроль срабатывания электрических автоматических выключателей. Система управления имеет вход для дистанционного включения/выключения чиллера и релейный выход сигнала об аварии. Система управления чиллеров в исполнении CDR имеет дополнительный вход для переключения режимов зима/лето. Контроллер чиллера может быть подключен к системе BMS с использованием протоколов Lonworks, Modbus и BACNet (опция). Выносная панель управления обеспечивает управление параметрами агрегата на расстоянии (опция).

Система безопасности чиллеров CDC/CDR

Система безопасности включает в себя дополнительный датчик температуры для защиты от замораживания воды, датчик высокого давления в холодильном контуре, датчик низкого давления в холодильном контуре, аварийный клапан сброса давления в водяном контуре, датчик протока в водяном контуре, термозащиту компрессоров и вентиляторов, реле контроля наличия и правильной последовательности фаз питающего напряжения.

Модели чиллеров CDC/CDR с режимом естественного охлаждения

Система естественного охлаждения предназначена для экономии электроэнергии в холодное время года. Контроллер системы отключает компрессоры холодильного контура и охлаждение теплоносителя происходит непосредственно за счет холодного окружающего воздуха. В состав системы естественного охлаждения входят следующие компоненты:

  • Теплообменник естественного охлаждения.
  • Микропроцессорный контроллер.
  • 3-ходовой клапан.
  • Регулятор давления конденсации: Обеспечивает поддержание оптимального давления конденсации при низкой температуре окружающего воздуха. В агрегатах, оснащенных системой естественного охлаждения, регулятор давления состоит из электромагнитных клапанов, которые позволяют отсекать контуры конденсатора. При этом производительность теплообменника уменьшается и давление конденсации поддерживается на требуемом уровне.

Модели чиллеров CDC/CDR с пониженным уровнем шума

В этих моделях компрессоры звукоизолированы.

Утилизация тепла чиллеров CDC/CDR

Для повышения энергоэффективности чиллер может быть оборудован системой частичной утилизации тепла. Тепло используется для нагрева воды, например, в системе ГВС.

Гидромодуль чиллеров CDC/CDR

Чиллеры могут поставляться со встроенным гидромодулем, в состав которого входят перечисленные ниже компоненты. Водяной бак-накопитель, теплоизолированный на заводе-изготовителе эластичным материалом и может быть оснащен электронагревателем для защиты от замораживания (опция). Комплект защиты от замораживания для чиллеров с гидромодулем включает в себя нагревательный электрический кабель, проложенный по испарителю и по трубам водяного контура, а также электронагреватель, установленный внутри накопительного бака водяного контура. Управление комплектом осуществляет микропроцессорный контроллер. Водяной насос центробежного типа предназначен для циркуляции воды в гидравлическом контуре. Управление насосом осуществляется с помощью микропроцессорного контроллера. В состав гидравлического контура могут входить (в качестве дополнительных принадлежностей) расширительный бак, предохранительный клапан, а также ручные краны с соответствующими фитингами.
