Дестратификаторы ДФР

Дестратификаторы ДФР

Дестратификаторы ДФР предназначены для создания подвижности воздуха и уменьшения его температурного расслоения в помещениях с высокими потолками, таких как спортивные залы, торговые комплексы, вокзалы, склады, ангары, производственные цеха и т.п. Применение дестратификаторов ДФР позволяет существенно снизить затраты на обогрев помещения за счет подачи в рабочую зону скапливающегося под потолком теплого воздуха.

Заказать дестратификаторы ДФР

Характеристики дестратификаторов ДФР

  • Дестратификаторы собраны в прочном стальном корпусе, оснащены защитной решёткой и воздуховыпускным соплом, обеспечивающим увеличение скорости истечения воздуха и его дальнобойности.
  • Дестратификатор комплектуется кронштейнами и окрашивается методом порошкового напыления в серый цвет (RAL 7047).
  • Регулирование скорости дестратификаторов осуществляется в диапазоне от 0 до 100% с помощью 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключать несколько дестратификаторов при условии, что общий рабочий ток дестратификаторов не превышает номинальный ток регулятора скорости.
  • Все двигатели имеют встроенный термоконтакт.

Аксессуары дестратификаторов ДФР

  • Регуляторы скорости.
  • Термостаты.
  • Модули управления.

Габаритно-присоединительные размеры дестратификаторов ДФР

Габаритно-присоединительные размеры дестратификаторов ДФР

Технические характеристики дестратификаторов ДФР

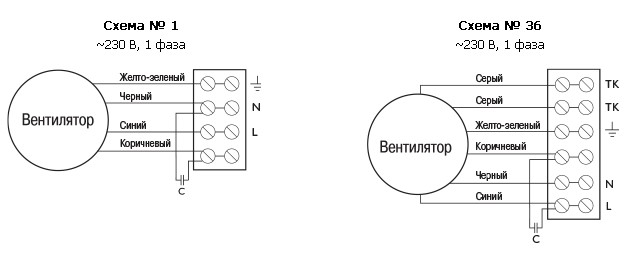

Модель Расход воздуха., L0, м3 Напр. питания, В/Гц Потреб. мощн., Вт Ток,А Частота вращ., об/мин Высота установки, м Уровень шума, дБ(А)* Размеры, мм Вес, кг Схема эл. подкл.
A B C D
ДФР 300 1230 230/50 70 0,40 1400 4,5-13 51 540 420 366 56 9,0 1
ДФР 350 2500 130 0,60 1365 6-19 53 540 480 426 56 12,0 1
ДФР 400 3500 180 0,85 1430 6,5-21 60 535 560 506 60 14,5 1
ДФР 450 4400 250 1,20 1400 7,5-24 59 535 580 526 56 17,0 1
ДФР 500 7000 760 3,50 1330 8-25 64 520 690 536 80 28,0 36

Значения максимальной скорости воздушного потока при его внедрении в обслуживаемую зону при различных Dto и ho

Модель ∆to, °С ho, м
6 8 10 12 14 16 18 20 22 24
ho – hо.з., м
4 6 8 10 12 14 16 18 20 22
VХ, м/с
ДФР 300 7 2,1 1,3 1,0 0,7 0,4
ДФР 350 3,2 2,1 1,5 1,2 0,9 0,7 0,6 0,5
ДФР 400 4,1 2,7 2,0 1,5 1,2 1,0 0,8 0,7 0,5
ДФР 450 4,7 3,1 2,3 1,8 1,5 1,2 1,0 0,9 0,7 0,6
ДФР 500 5,0 3,3 2,5 1,9 1,6 1,3 1,1 0,9 0,8 0,7
ДФР 300 10 2,0 1,2 0,8
ДФР 350 3,1 2,0 1,4 1,1 0,7
ДФР 400 4,0 2,6 1,9 1,4 1,1 0,8
ДФР 450 4,6 3,0 2,2 1,7 1,3 1,1 0,8 0,5
ДФР 500 5,0 3,3 2,4 1,8 1,5 1,2 1,0 0,7
ДФР 300 15 2,0 1,1
ДФР 350 3,1 2,0 1,3 0,9
ДФР 400 4,0 2,5 1,8 1,3 0,8
ДФР 450 4,6 3,0 2,2 1,6 1,2 0,8
ДФР 500 4,9 3,2 2,3 1,7 1,3 1,0
ДФР 300 20 1,9 0,9
ДФР 350 3,0 1,9 1,2
ДФР 400 3,9 2,4 1,7 1,1
ДФР 450 4,5 2,9 2,1 1,5 1,0
ДФР 500 4,9 3,1 2,2 1,6 1,2
