Инверторные прецизионные кондиционеры iLT 12-150 предназначены для точного поддержания необходимой температуры и влажности в помещениях, где размещается:
- дорогостоящее телекоммуникационное и вычислительное оборудование;
- приборы точного измерения (в лабораториях);
- эталонные образцы и т.д.
Инверторные преобразователи обеспечивают плавное и точное регулирование холодопроизводительности агрегатов, уменьшение пусковых токов и особенно эффективны при работе с частичной нагрузкой.

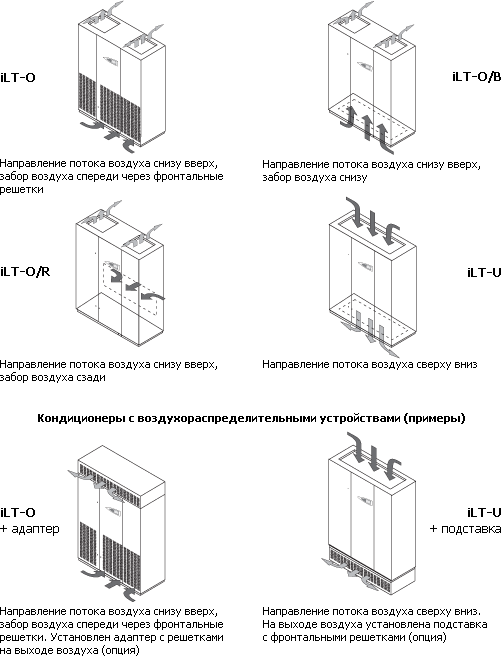

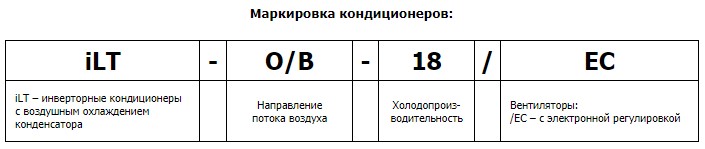

Модели кондиционеров iLT 12-150
- iLT-O - направление потока воздуха снизу вверх, а забор воздуха спереди через фронтальные решётки
- iLT-O/B - направление потока воздуха снизу вверх, забор воздуха снизу
- iLT-O/R - направление потока воздуха снизу вверх, забор воздуха сзади
- iLT-U - направление потока воздуха сверху вниз
Технические характеристики кондиционеров iLT 12-150
| Модель | 12 | 18 | 20 | 29 | 50 | 70 | 90 | 130 | 150 | |
| Напряжение электропитания | В/ф | 400/3 | ||||||||
| Полная холодопроизводительность (1) | кВт | 11,1 | 16,6 | 19,32 | 28,07 | 55 | 70,2 | 86,5 | 135,9 | 151,8 |
| Явная холодопроизводительность (1) | кВт | 10,6 | 16,6 | 19,32 | 28,07 | 51,1 | 68,1 | 85,5 | 116,2 | 124,1 |
| SHR | - | 0,95 | 1 | 1 | 1 | 0,93 | 0,97 | 0,99 | 0,86 | 0,82 |
| Количество компрессоров | шт | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 3 |
| Потребляемая мощность компрессоров | кВт | 2,54 | 4,09 | 4,44 | 7,14 | 13,2 | 15,8 | 20,3 | 30,8 | 35 |
| Количество холодильных контуров | шт | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| Производительность вентиляторов | м3/ч | 3500 | 4900 | 6500 | 8000 | 13500 | 19000 | 25000 | 30000 | 30000 |
| Количество вентиляторов | шт | 2 | 2 | 1 | 1 | 2 | 3 | 3 | 3 | 3 |
| Мощность вентиляторов | кВт | 0,35 | 0,84 | 1,35 | 1,8 | 3,2 | 5,11 | 6,72 | 6,9 | 6,9 |
| Уровень звукового давления (2) | дБ(А) | 49 | 53 | 56 | 60 | 64 | 67 | 67 | 69 | 69 |
| Класс воздушного фильтра | - | G2 | G2 | G4 | G4 | G4 | G4 | G4 | G4 | G4 |
| Производительность увлажнителя | кг/ч | 3 | 5 | 5 | 5 | 5 | 8 | 8 | 8 | 8 |
| Потребляемая мощность увлажнителя | кВт | 2,25 | 3,75 | 3,75 | 3,75 | 3,75 | 6 | 6 | 6 | 6 |
|
Количество ступеней электрического воздухонагревателя |
шт. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
|
Потребляемая мощность воздухонагревателя |
кВт | 4 | 8 | 9 | 9 | 15 | 18 | 18 | 24 | 24 |
| Модель конденсатора ALT | - | 014-1 | 027-1 | 044-1 | 044-1 | 065-1 | 100-2 | 116-2 | 190-2 | 190-2 |
Габаритные размеры прецизионных кондиционеров iLT 12-150
| Модель | 12 | 18 | 20 | 29 | 50 | 70 | 90 | 130 | 150 | |
| Ширина | мм | 1000 | 1000 | 1000 | 1000 | 1550 | 2100 | 2650 | 2650 | 2650 |
| Глубина | мм | 500 | 500 | 790 | 790 | 790 | 790 | 790 | 890 | 890 |
| Высота | мм | 1980 | 1980 | 1980 | 1980 | 1980 | 1980 | 1980 | 2180 | 2180 |
Конструкция кондиционеров iLT 12-150
- Корпус
Для защиты изделия от коррозии корпус агрегата изготовлен из оцинкованной стали, панели покрыты порошковой эмалью. Панели облицованы звукоизолирующим материалом для снижения уровня шума.
- Внешний конденсатор
Кондиционер iLT предназначен для работы совместно с наружным конденсатором воздушного охлаждения ALT или iALT.
- Работа при низкой температуре наружного воздуха
Кондиционеры iLT адаптированы к климатическим условиям России и могут работать при очень низких температурах наружного воздуха (до -45°С). Для специальных условий может быть заказана упрощенная версия агрегата (исполнение Е, работа до -20°С).
- Холодильный контур
Холодильный контур в стандартном исполнении состоит из компрессора, управляемого инвертором, испарителя, электронного терморегулирующего вентиля, электромагнитного клапана жидкостной линии, реле высокого и низкого давлений, смотрового стекла и фильтра-осушителя. В качестве хладагента используется R410A. Агрегат поставляется без заправки хладагентом.
- Вентиляторы
Агрегаты в стандартной комплектации оснащены вентиляторами с загнутыми назад лопатками рабочего колеса и электронным регулятором скорости (EC), обеспечивающими максимальную экономию электроэнергии и низкий уровень шума. Также агрегат может быть снабжен высоконапорными ЕС-вентиляторами для работы с развитой сетью воздуховодов.
- Воздушный фильтр
Стандартный фильтр класса G2 или G4 (возможно исполнение с фильтрами F5-F8), фильтр изготовлен из самозатухающего материала. Кондиционер снабжен датчиком загрязнения фильтра.
- Распределение воздуха в помещении
Агрегаты могут устанавливаться внутри кондиционируемого помещения или в соседнем техническом помещении. Агрегаты могут эксплуатироваться как с подключением к воздуховодам, так и без.
- Увлажнитель (Опция)
Для поддержания требуемого уровня относительной влажности в помещении агрегат может быть снабжен встроенным электродным пароувлажнителем. Управление увлажнителем осуществляет микропроцессорный контроллер кондиционера.
- Нагреватель (Опция)
Для точного поддержания требуемой температуры в помещении агрегат может быть снабжен встроенным электрическим или водяным воздухонагревателем. Это позволяет кондиционеру работать в режиме нагрева воздуха. Управление нагревателем осуществляет микропроцессорный контроллер кондиционера.
- Воздушный клапан с приводом (Опция)
При работе двух кондиционеров на один воздуховод или фальшпол (например, при работе по схеме «основной/резервный») необходимо использовать воздушные клапаны с приводом. При неработающем кондиционере клапан будет закрыт, что исключает нежелательную циркуляцию воздуха через выключенный агрегат.
- Система управления
Управление работой кондиционера осуществляется микропроцессорным контроллером с ЖК-дисплеем. Он также контролирует аварийные ситуации и передает аварийные сообщения в систему диспетчеризации (требуется установка интерфейсной платы RS-232, RS-485, LON или Ethernet).
Гидромодуль кондиционеров iLT 12-150
- Воздушный клапан с приводом;
- Воздушные фильтры высокого класса очистки (до F8);
- Электрический воздухонагреватель;
- Водяной воздухонагреватель;
- Увлажнитель;
- Дренажный насос;
- Датчики дыма, огня, протечки воды;
- Рама с регулируемыми опорами;
- Воздухораспределительные адаптеры;
- Адаптер подмеса свежего воздуха (~5%);
- Дополнительная тепло- и шумоизоляция;
- Интерфейсная плата для подключения к системе диспетчеризации;
- Выносной пульт управления.
