Магнитострикционные датчики уровня серии ПЛП БИВ-2, выпускаемые по ТУ 4218-001-38352196-2012 и ТУ 4233-001-38352196-2013, предназначены для точного измерения уровня жидкостей и контроля уровня раздела сред в различных технологических процессах.
Оборудование сочетает в себе преимущества магнитострикционного метода и современных беспроводных технологий, обеспечивая высокую гибкость и удобство внедрения.
Принцип действия
Датчик работает на основе магнитострикционного поплавкового принципа. Поплавок с магнитом перемещается вдоль зонда в зависимости от уровня жидкости, создавая измерительный сигнал высокой точности.
Такой метод позволяет получать стабильные данные даже в условиях динамичных процессов и изменяющихся параметров среды.
Назначение
Устройства ПЛП БИВ-2 предназначены для непрерывного измерения уровня и определения границы раздела сред.
Благодаря взрывозащищённому исполнению и возможности беспроводной передачи данных датчики широко применяются в нефтегазовой, химической, энергетической и других отраслях промышленности.
Комплектация
- интерфейсный блок БИВ2 (взрывозащищённый радиомодуль);
- беспроводной интерфейс диапазона ISM (868 МГц);
- взрывозащита: 0Ex ia IIB T5...T1 Ga X для ПЛП, 1Ex db [ia Ga] IIB T5 Gb для БИВ2;
- встроенный элемент питания;
- жесткий или гибкий зонд;
- присоединение: фланцевое, футорка, Tri-Clamp;
- кабельный разъем DIN43650 или вводы под металлорукав/бронированный кабель;
- базовая станция БИВ3 (поддержка до 20 устройств, интерфейс RS485 ModBus RTU).
Настройка и обслуживание
Настройка оборудования осуществляется с помощью программ «ПЛП Терминал» и «БИВ-RF Терминал». Используемые цифровые средства позволяют быстро выполнить конфигурацию, обеспечить надежную работу системы и оптимизировать передачу данных по беспроводному каналу.

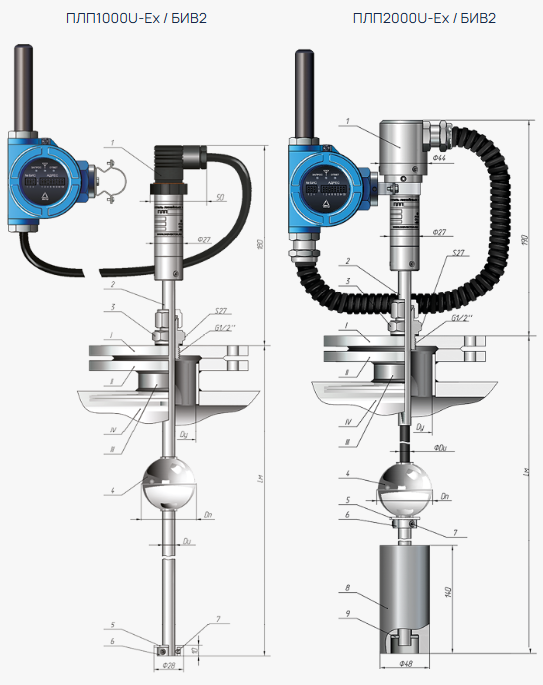

Габаритные размеры ПЛП БИВ-2
| Наименование | Примечания | |
| Конструктивные элементы плп | ||
| 1 | Разъем | Поставляется в комплекте: DIN43650 / СВВКн-Н 20 М20 × 1,5 |
| 2 | Уровнемер ПЛП1000 / ПЛП2000 | Подбор полной комплектация только по опросному листу |
| 3 | Штуцер установочный | Поставляется в комплекте |
| 4 | Поплавок | Поставляется в комплекте (до 3 шт.) |
| 5 | Вставка / центрирующая шайба | Поставляется в комплекте |
| 6 | Фиксатор | Поставляется в комплекте |
| 7 | Винты стопорные | Поставляется в комплекте (3 шт.) |
| 8 | Груз | Поставляется в комплекте |
| 9 | Шплинт | Поставляется в комплекте |
| Конструктивные элементы резервуара (емкости) | ||
| I | Крышка Фланца | Поставляется как дополнительное оборудование |
| II | Фланец | Поставляется как дополнительное оборудование |
| III | Патрубок | Не поставляется |
| IV | Резервуар | Не поставляется |
| Размеры | ||
| Lм | Длина монтажная | Определяется заказчиком |
| Dи | Диаметр зонда | Определяется длиной Lм и условиями эксплуатации |
| Dп | Диаметр поплавка | Определяется диаметром Dу и условиями эксплуатации |
| Dу | Условный проход патрубка | В самой зауженной его части |
Технические характеристики ПЛП БИВ-2
| Зонд, материал | Жесткий до 6 м, сталь AISI316L | Гибкий до 25 м, фторопласт PFA-Ex |
| Рабочая частота БИВ2 | 868 МГц | |
| Выходной сигнал БИВ3 | RS-485 ModBus RTU | |
| Погрешность | ±1 мм | |
| Маркировка взрывозащиты | 0Ex iа IIB Т5...T1 Ga X для ПЛП, 1Ex db [iа Ga] IIB T5 Gb для БИВ2 | |
| Схема подключения | Беспроводная | |
| Температура измеряемой среды | -45…+85 °С -45…+200 °С исполнение “Т1” -45…+450 °С исполнение “Т2” | -45…+85 °С -45…+150 °С исполнение “Т1” |
| Температура окружающей среды | -45…+85 °С | |
| Максимальное избыточное давление | 8 МПа | 1 МПа |
| Степень защиты от влаги и пыли | IP65 исполнение с разъемом DIN43650 IP66 исполнение “У” с кабельным вводом | |
| Встроенный элемент питания | 3,2…3,6 В | |
| Индикация состояния | светодиодная | |
| Присоединение к процессу | Фланец, футорка, Tri-Clamp, по заказу | |
