Модули воздухораспределительные типа МВ

Модули воздухораспределительные типа МВ представляют собой специализированные устройства, предназначенные для организованной подачи и равномерного распределения воздуха в чистых производственных помещениях.

Конструкция модулей обеспечивает надежное размещение высокоэффективных НЕРА-фильтров ФяС классов от Н10 до Н14 непосредственно в ограждающих конструкциях.

Модули монтируются заподлицо в стены или потолочные перекрытия с последующей герметизацией, что позволяет сохранить целостность чистого контура и исключить неконтролируемые перетоки воздуха.

Области применения: от фармацевтики до пищевой промышленности

Оборудование успешно эксплуатируется в чистых помещениях самого широкого профиля. Модули МВ востребованы в лечебных учреждениях, на предприятиях фармацевтической и электронной промышленности, а также в производственных цехах пищевой отрасли. Унифицированные посадочные размеры позволяют устанавливать в модули стандартные фильтры ФяС, что упрощает комплектацию систем вентиляции и последующее сервисное обслуживание.

Защита вытяжных систем при работе с опасными агентами

Модули типа МВ находят применение не только в приточных, но и в вытяжных системах вентиляции. Особую актуальность это приобретает в бактериологических лабораториях и иных помещениях, где ведется работа с патогенными микроорганизмами, радиоактивными аэрозолями и другими биологически опасными веществами. При монтаже в вытяжном тракте модули с фильтрами ФяС выполняют двойную функцию: они обеспечивают необходимую степень очистки выбрасываемого в атмосферу воздуха и одновременно защищают внутреннюю поверхность вытяжных воздуховодов от оседания опасных загрязнений. Это предотвращает вторичное распространение контаминантов и значительно упрощает процедуры обслуживания вентиляционной сети.

Конструктивная надежность и герметичность

Корпус модуля МВ выполнен с учетом жестких требований к герметичности чистых помещений. Установка фильтра производится непосредственно в модуль, после чего все стыки и примыкания к строительным конструкциям тщательно герметизируются. Такое решение гарантирует, что весь воздушный поток проходит исключительно через фильтрующий материал, исключая байпасные утечки неочищенного воздуха. Модули могут поставляться как в составе комплексных решений для оснащения чистых зон, так и в качестве отдельных элементов для модернизации действующих систем вентиляции.

Устройство

Модуль состоит из корпуса (1), изготавливаемого из листового металла. Внутри корпуса модуля расположены опорная поверхность (2), к которой поджимается фильтр ФяС (5). Герметизация осуществляется за счет резинового уплотнения, наклеенного на фильтр ФяС по его периметру со стороны входа воздуха. Поджим фильтра ФяС к опорной поверхности (2) осуществляется установочной рамкой (3) при помощи винтов (6), установленных на ней. На выходе воздуха устанавливается воздухораспределительная решетка (4), выполняющая защитную, декоративную и воздухораспределительную функции. Воздухораспределительная решетка может быть выполнена из перфорированного листа или в виде специальной воздухораспределительной решетки с раздачей воздуха в четыре стороны (рис. 5, 6). Входной патрубок может располагаться в корпусе модуля сверху вертикально, сбоку горизонтально, а также сбоку в виде щели для уменьшения монтажной высоты модуля. На корпусе модуля расположены скобы (9) с отверстиями для крепления модуля к конструкциям потолка. На корпусе модуля расположены два штуцера (8) для подключения манометров контроля сопротивления фильтра в процессе эксплуатации. Внутри модуля размещены также ещё два штуцера для проверки контроля герметичности установки фильтра в модуле.

Корпус модулей изготавливается из листового металла с порошковым покрытием белого цвета. По заказу корпус модулей может изготавливаться из нержавеющего листа.

Стандартная комплектация модулей включает в себя воздухораспределительную решетку из перфорированного листа. Другие виды решеток (например, раздача воздуха на 4-ре стороны) оговариваются при заказе.

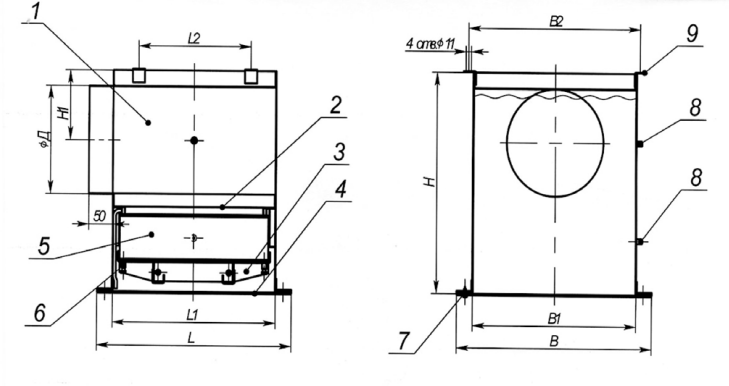

Схема модуля воздухораспределительного типа МВ-Г

1. корпус;
2. опорная поверхность;
3. установочная рамка;
4. решетка воздухораспределительная;
5. фильтр ФяС;
6. установочные винты;
7. винты крепления решетки;
8. штуцеры для замера давления;
9. скоба.

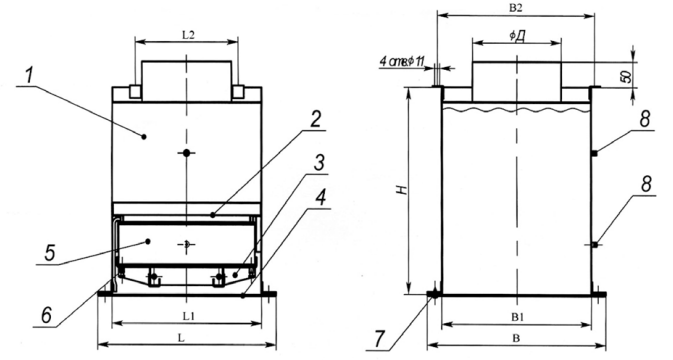

Схема модуля воздухораспределительного типа МВ-В

1. корпус;
2. опорная поверхность;
3. установочная рамка;
4. решетка воздухораспределительная;
5. фильтр ФяС;
6. установочные винты;
7. винты крепления решетки;
8. штуцеры для замера давления;
9. скоба.

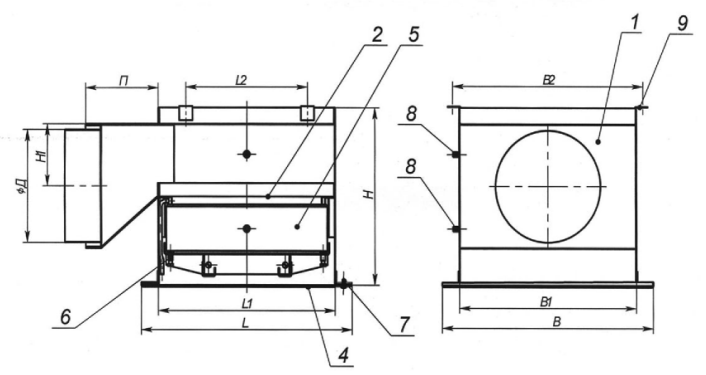

Схема модуля воздухораспределительного типа МВ-ГЩ

1. корпус;
2. опорная поверхность;
3. установочная рамка;
4. решетка воздухораспределительная;
5. фильтр ФяС;
6. установочные винты;
7. винты крепления решетки;
8. штуцеры для замера давления;
9. скоба.
