Камера фильтро-вентиляционная покрасочная КФВ-П

Камера фильтровентиляционная покрасочная КФВ-П предназначена для организации зоны окраски методом воздушного распыления непосредственно в производственном помещении без необходимости возведения отдельной выгородки. Такое решение позволяет оптимизировать пространство цеха и сократить затраты на подготовку окрасочного участка.

Система удаления воздуха

Для эффективного удаления загрязнённого воздуха покрасочная камера КФВ-П может комплектоваться собственным вентилятором соответствующего исполнения либо подключаться к существующей вытяжной вентиляции цеха или помещения, в котором она установлена. Это обеспечивает гибкость при интеграции оборудования в действующие производственные системы.

Очистка воздуха в процессе окраски

В процессе окраски изделий камера КФВ-П обеспечивает удаление и улавливание образующихся аэрозолей лакокрасочных материалов. Это позволяет поддерживать требуемые санитарно-гигиенические показатели чистоты воздуха на рабочем месте и повышает безопасность условий труда персонала.

Повышение качества окраски

Дооснащение покрасочной камеры приточной фильтровентиляционной установкой позволяет добиться высокого уровня чистоты воздуха в рабочей зоне. Это особенно важно при выполнении ответственных окрасочных работ, таких как нанесение глянцевых покрытий на кузовные детали автомобилей, мебельные фасады и другие изделия с повышенными требованиями к качеству поверхности.

Приточная фильтровентиляционная установка

Приточная фильтровентиляционная установка включает вентилятор и систему фильтров, обеспечивающих глубокую очистку воздуха, подаваемого в рабочую кабину покрасочной камеры. Использование многоступенчатой фильтрации способствует снижению содержания пыли и посторонних примесей в зоне окраски.

Оптимальный воздушный баланс

Объём очищенного воздуха, подаваемого в рабочую зону покрасочной камеры КФВ-П, превышает объём воздуха, удаляемого через фильтровентиляционную систему. Такой воздушный баланс исключает попадание неочищенного воздуха из общего пространства помещения в зону окраски и обеспечивает стабильные условия для получения качественного лакокрасочного покрытия.

Общее устройство

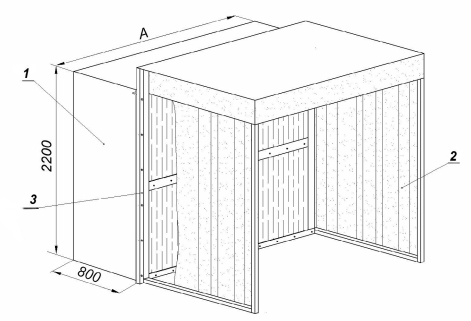

Камера КФВ-П состоит из фильтрующей камеры (1) и рабочей кабины (2) (зона окраски), соединяемых через фланцы (3).

Фильтрующая камера включает 2-х ступенчатую систему фильтрации для улавливания аэрозолей краски, не попавшей на окрашиваемое изделие.

Первая ступень – инерционный лабиринтный картонный фильтр типа Procart для улавливания крупных капель краски, вторая ступень – стекловолокнистый фильтрующий материал ПС-50 (Paint Stop).

Дополнительно по заказу может быть установлена третья ступень фильтрации.

Описанная схема фильтрации позволяет решать задачу очистки воздуха от аэрозолей краски, как на основе органических растворителей, так и на основе водорастворимой краски.

Очистка воздуха, удаляемого из камеры КФВ-П от паров органических растворителей является очень дорогостоящей и может быть обеспечена по отдельному заказу.

Камеры КФВ-П выполнены модульного исполнения с возможностью изменения длины рабочей зоны от 2 до 6 м. При окраске крупногабаритных изделий камеры могут соединяться между собой, увеличивая тем самым длину рабочей зоны. Для возможности подачи в зону окраски крупногабаритных изделий с помощью цеховых грузоподъемных механизмов (кран-балка, тельфер и т.п.), камера КФВ-П может быть оснащена дополнительной функцией подъема «крыши» рабочей кабины.

Камеры КФВ-П оснащаются также светильниками во взрывозащищенном исполнении, которые устанавливаются на потолке рабочей кабины.

Оборудование для нанесения краски в комплект поставки камеры не входит и может поставляться отдельно.

Дополнительно по заказу также может поставляться передвижная рама для подвешивания окрашиваемых изделий и перемещения этих изделий в зону окраски и из неё
