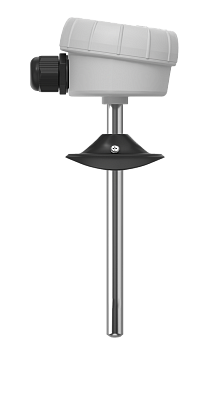

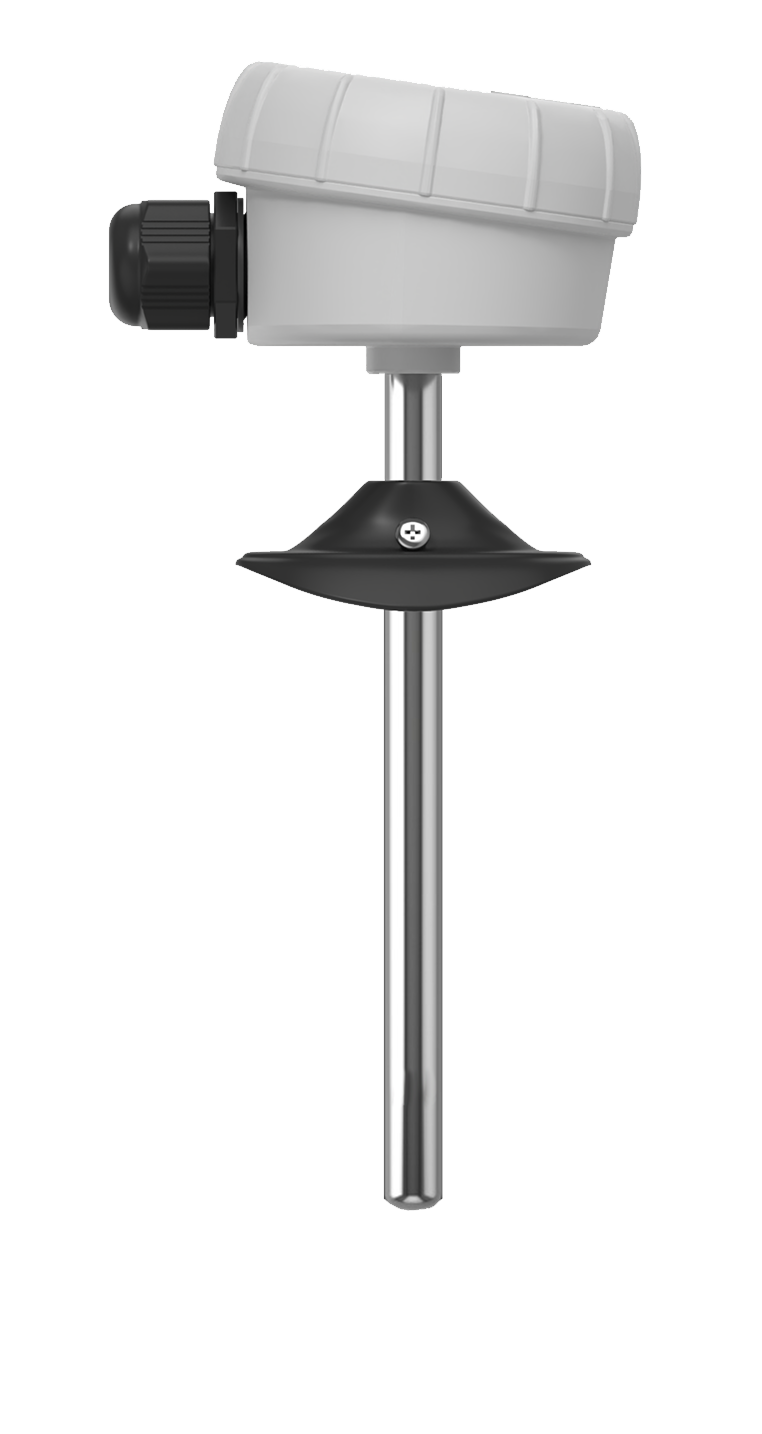

TS-K02-10/25 Термостаты канальные одноступенчатые 10°C (25°C)
Термостаты одноступенчатые TS-K02-10 и TS-K02-25 применяются для регулирования (поддержания на заданном уровне) температуры в каналах систем вентиляции в тех случаях, когда применение программируемого контроллера не целесообразно. С помощью канального терморегулятора можно поддерживать устойчивый диапазон температур, включая вентилятор или электронагреватель вентиляционной установки. Регулирование температуры производится по температуре в канале вентустановки в диапазоне 3-5 градусов.
Регулирующие термостаты конструктивно состоят из защитной гильзы (трубки), в которую помещен биметаллический термостат в изолированном корпусе, и корпуса из ABS-пластика, защищенного по стандарту IP65. В момент, когда температура превышает фиксированную уставку, контакты термостата размыкаются и выдают сигнал на систему автоматизации на включение или выключение реле управления нагрузкой. Подключение выполняется на клеммный блок внутри корпуса. В качестве защитной гильзы может выступать трубка из нержавеющей стали, заглушенная на конце, или сварная гильза AISI длиной 200 и диаметром 10 мм.
Технические данные
|
Заводская уставка TS-K02-10:
|
10 °C *
|
|
Заводская уставка TS-K02-25:
|
25 °C *
|
|
Эксплуатация (корпус):
|
-40…+90 °C
|
|
Температура срабатывания TS-K02-10:
|
10±5 °C
|
|
Температура срабатывания TS-K02-25:
|
25±5 °C
|
|
Гистерезис:
|
2 °C
|
|
Сброс:
|
автоматический
|
|
Защита сенсора датчика:
|
IP65
|
|
Защита корпуса:
|
IP65
|
|
Материал корпуса:
|
ABS-пластик
|
|
Размеры корпуса:
|
80x66x49 мм
|
|
Защитная гильза:
|
AISI, 10x200x0.5 мм
|
|
Ввод кабеля:
|
M16x1.5, кабель диаметром 4-8 мм
|
|
Контактная нагрузка:
|
2 А, 120 В АС, 24 В DC
|
|
Контактная группа:
|
NC-контакт
|
|
Подключение:
|
клемма пружинная до 2.5 мм²
|
|
Монтаж:
|
в воздуховод, электронагреватель
|
|
Комплектность:
|
монтажный фланец MF-10, РЭ (паспорт)
|
|
Срок службы:
|
не менее 5 лет, 10 000 циклов
|

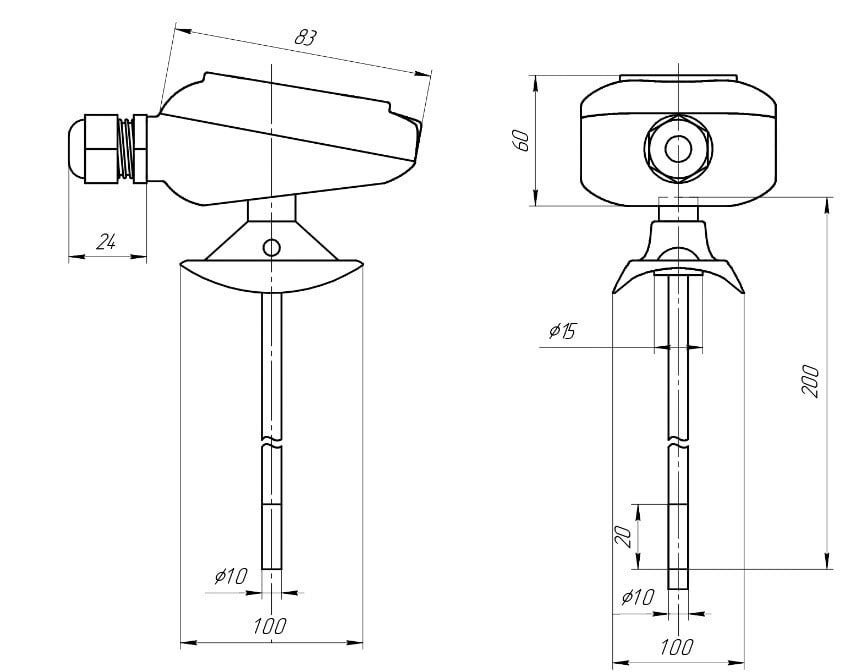

Чертеж
Артикулы
|
TS-K02-10
|
Термостат одноступенчатый канальный 10 градусов, 200 мм.
|
|
TS-K02-25
|
Термостат одноступенчатый канальный 25 градусов, 200 мм.
|
