Магнитострикционные датчики уровня серии ПЛП БИВ-1, выпускаемые по ТУ 4218-001-38352196-2012 и ТУ 4233-001-38352196-2013, предназначены для высокоточного измерения уровня жидкостей, а также контроля уровня раздела сред в технологических процессах.
Устройства отличаются надежностью, устойчивостью к внешним воздействиям и широкими возможностями интеграции в системы автоматизации.
Принцип действия
Работа датчика основана на магнитострикционном поплавковом методе. Поплавок, содержащий постоянный магнит, перемещается вдоль жесткого или гибкого зонда в соответствии с фактическим уровнем жидкости.
Получаемые данные преобразуются в точный измерительный сигнал, что обеспечивает стабильность и высокую точность контроля.
Назначение
Датчики ПЛП БИВ-1 предназначены для непрерывного измерения уровня и определения границы раздела двух различных сред.
Оборудование используется в нефтегазовой, химической, энергетической и других отраслях промышленности, где необходим надежный и точный контроль параметров.
Комплектация
- взрывозащищённые интерфейсные блоки БИВ-1;
- выходные сигналы: 4…20 мА, HART, RS-485 ModBus RTU;
- взрывозащищённое исполнение 0Ex ia IIB T5...T1 GaX;
- четырёхпроводная схема подключения;
- жесткий или гибкий измерительный зонд;
- варианты присоединения: фланцевое, футорка, Tri-Clamp;
- кабельный разъём DIN43650 либо кабельные вводы под металлорукав или бронированный кабель.
Настройка и обслуживание
Настройка датчиков выполняется с помощью программного обеспечения «ПЛП Терминал». Также предусмотрена возможность обновления встроенного программного обеспечения до актуальной версии через стандартные цифровые интерфейсы, что позволяет поддерживать актуальность функционала и повышать удобство эксплуатации.

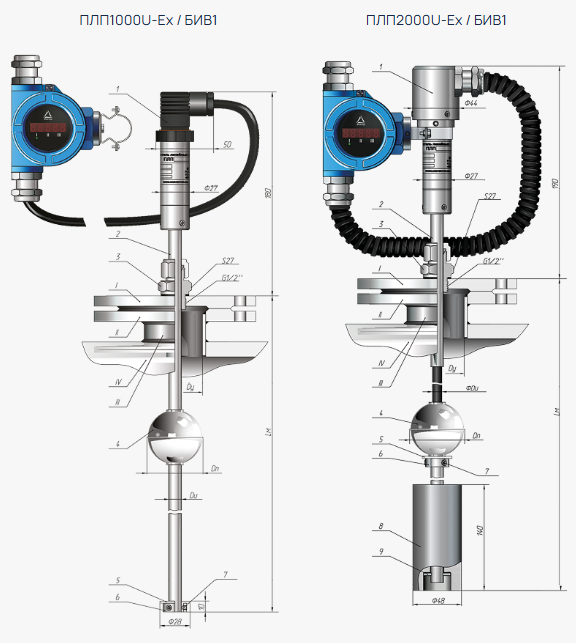

Габаритные размеры ПЛП БИВ-1
| Наименование | Примечания | |
| Конструктивные элементы плп | ||
| 1 | Разъем | Поставляется в комплекте: DIN43650 / СВВКн-Н 20 М20 × 1,5 |
| 2 | Уровнемер ПЛП1000 / ПЛП2000 | Подбор полной комплектация только по опросному листу |
| 3 | Штуцер установочный | Поставляется в комплекте |
| 4 | Поплавок | Поставляется в комплекте (до 3 шт.) |
| 5 | Вставка / центрирующая шайба | Поставляется в комплекте |
| 6 | Фиксатор | Поставляется в комплекте |
| 7 | Винты стопорные | Поставляется в комплекте (3 шт.) |
| 8 | Груз | Поставляется в комплекте |
| 9 | Шплинт | Поставляется в комплекте |
| Конструктивные элементы резервуара (емкости) | ||
| I | Крышка Фланца | Поставляется как дополнительное оборудование |
| II | Фланец | Поставляется как дополнительное оборудование |
| III | Патрубок | Не поставляется |
| IV | Резервуар | Не поставляется |
| Размеры | ||
| Lм | Длина монтажная | Определяется заказчиком |
| Dи | Диаметр зонда | Определяется длиной Lм и условиями эксплуатации |
| Dп | Диаметр поплавка | Определяется диаметром Dу и условиями эксплуатации |
| Dу | Условный проход патрубка | В самой зауженной его части |
Технические характеристики ПЛП БИВ-1
| Зонд, материал | Жесткий до 6 м, сталь AISI316L | Гибкий до 25 м, фторопласт PFA-Ex | ||
| Электрический выход | RS-485 ModBus RTU | RS-485 ModBus RTU | ||
| Погрешность | ±1 мм | ±1 мм | ||
| Маркировка взрывозащиты | 0Ex iа IIBT1…Т5 Ga X для ПЛП 1Ex db [iа Ga] IIB Т5 Gb для БИВ | |||
| Схема подключения | 4-х проводная | 4-х проводная | ||
| Температура измеряемой среды |
-45…+85 °С -45…+200 °С исполнение “Т1” 45…+450 °С исполнение “Т2” |
-45…+85 °С -45…+150 °С исполнение “Т1” |
||
| Температура окружающей среды | -55…+85 °С | |||
| Максимальное избыточное давление | 8 МПа | 1 МПа | ||
| Степень защиты от влаги и пыли |
IP65 исполнение с разъемом DIN43650 IP66 исполнение “У” с кабельным вводом |
|||
| Питание | 12…36 В | |||
| Индикация | Светодиодный 5-сегментный индикатор / Без индикации | |||
| Присоединение к процессу | Фланец, футорка, Tri-Clamp, по заказу | |||
| Межповерочный интервал | 2 года | |||
